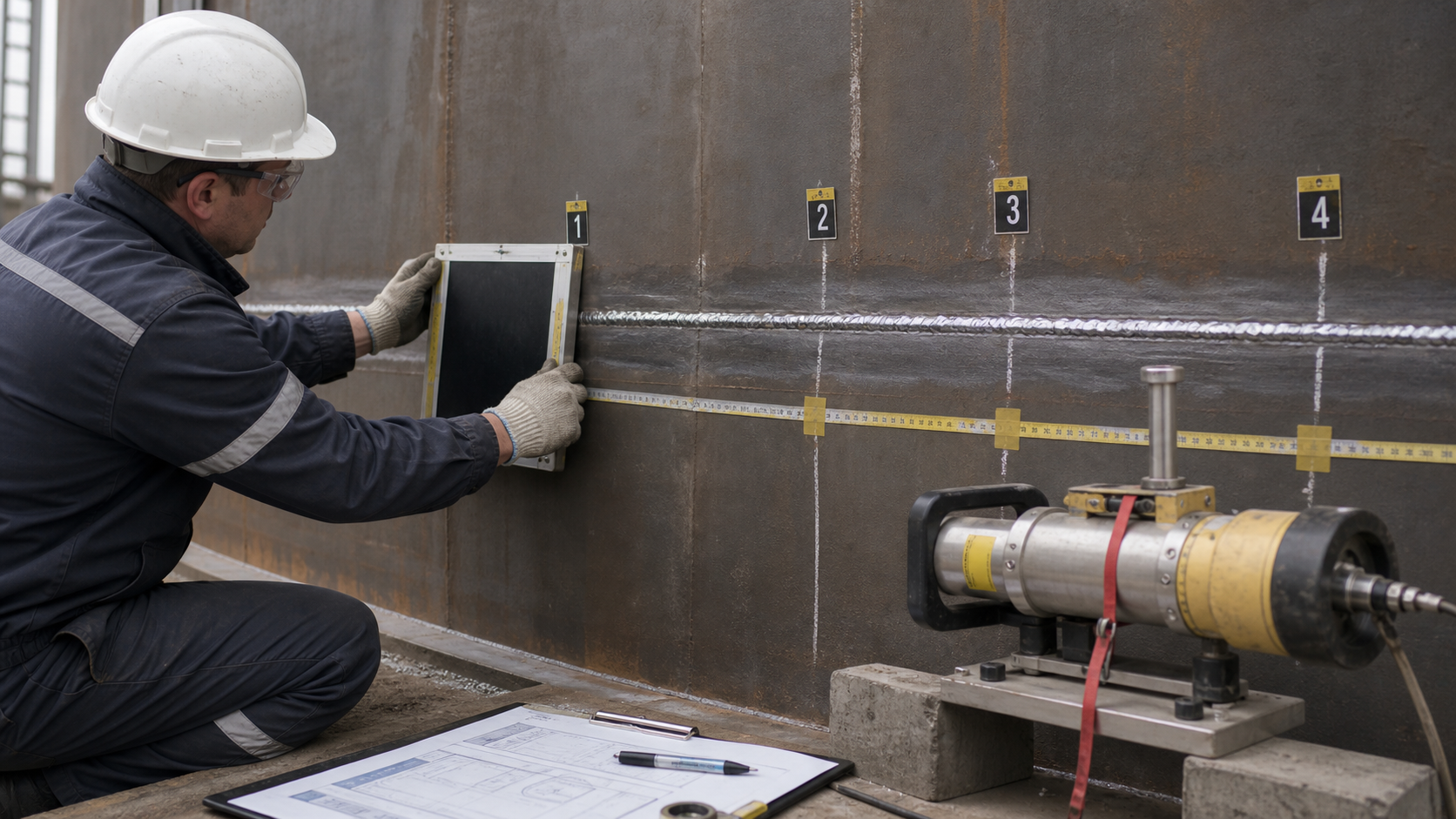

Радиографический контроль швов РВС: что должно быть в протоколе и на схеме
Радиографический снимок сам по себе еще не доказывает качество резервуара. Результат должен быть связан с конкретным швом, поясом, координатой и схемой контроля. Если эту связь невозможно восстановить, даже качественный снимок превращается в документ без понятного объекта проверки.
Инженерный смысл
Радиографический контроль применяют для выявления внутренних дефектов сварного соединения. Но производственная ценность РК появляется только тогда, когда можно однозначно ответить на четыре вопроса: какой шов проверяли, где расположен участок, какой снимок ему соответствует и какое решение принято по результату.
Поэтому РК нельзя отделять от схемы сварных соединений, маркировки листов, журнала сварочных работ и исполнительной документации. Протокол должен подтверждать не абстрактное количество снимков, а фактическое состояние конкретных участков конструкции.
Что подготовить до съемки
| Контрольная точка | Что должно быть определено | Риск при пропуске |
|---|---|---|
| Схема швов | Номера поясов, листов, вертикальных и горизонтальных соединений, привязка пересечений. | Снимок невозможно уверенно отнести к фактическому участку. |
| Объем контроля | Какие участки подлежат РК по проекту, стандарту и плану качества. | Появятся пропуски или формальный контроль удобных мест. |
| Подготовка поверхности | Шов очищен, маркировка читаема, кассета и источник могут быть установлены по схеме. | Съемку придется повторять из-за плохой подготовки или геометрии установки. |
| Координатная привязка | Начало и направление отсчета, номер участка, положение снимка относительно шва. | После демонтажа оборудования координату нельзя восстановить. |
| Безопасность работ | Организация опасной зоны, допуск персонала и порядок проведения радиационно опасных работ. | Контроль будет выполнен с нарушением требований безопасности. |
Что должно быть видно по снимку и маркировке
Маркировка должна связывать изображение с объектом контроля, а качество изображения должно позволять расшифровку. Конкретный состав обозначений и параметры съемки принимают по действующей технологии и нормативным требованиям, но логика остается одинаковой.
- идентификатор резервуара или контролируемого объекта;
- обозначение шва, пояса или соединяемых элементов;
- номер снимка и координата контролируемого участка;
- направление расположения участка на схеме;
- индикаторы, необходимые для оценки качества изображения;
- границы участка, которые фактически попали на снимок.
Что проверить в протоколе РК
| Раздел протокола | Что должно быть понятно | Почему это важно |
|---|---|---|
| Объект и соединение | Какой резервуар, элемент, пояс и шов проверены. | Обеспечивает прослеживаемость результата. |
| Место контроля | Координата, номер участка и связь со схемой расположения снимков. | Позволяет найти участок при ремонте и повторной проверке. |
| Технология контроля | Примененный метод, оборудование, материалы и основные параметры контроля. | Позволяет оценить воспроизводимость результата. |
| Качество снимка | Снимок пригоден для расшифровки и соответствует принятой технологии. | Нельзя выдавать заключение по изображению, которое не позволяет уверенную оценку. |
| Результат | Описание выявленных дефектов, оценка участка и принятое решение. | Протокол должен приводить к понятному статусу шва. |
| Исполнитель | Кто провел и расшифровал контроль, дата и необходимые подтверждения квалификации. | Фиксирует ответственность за выполненную работу. |
Ремонт и повторный контроль
Если по результатам РК участок отправлен на исправление, цепочка документов не должна обрываться. Нужно зафиксировать координату дефекта, способ удаления, выполненный ремонт и результат повторного контроля. Новый снимок должен быть связан с первоначальным участком и ремонтной записью.
Пример производственной ошибки
На объект передали комплект снимков и общий протокол РК. Количество соответствовало заявленному объему, но схема расположения участков была заполнена неполно, а номера нескольких снимков не совпадали с журналом сварочных работ. При обнаружении дефекта стало невозможно быстро установить точное место ремонта на стенке.
Проблема была не в отсутствии контроля, а в отсутствии прослеживаемости. Лаборатории пришлось повторно сверять маркировку, монтажникам искать участок на резервуаре, а исполнительную документацию корректировать уже после выполненных работ.
Что должно быть в комплекте документов
- утвержденная схема расположения контролируемых участков и снимков;
- протоколы РК с привязкой к швам и координатам;
- сами снимки или цифровые файлы с сохраненной идентификацией;
- заключения по каждому контролируемому участку;
- записи о выявленных дефектах и решениях по ремонту;
- протоколы повторного контроля исправленных участков;
- связь с журналом сварочных работ и исполнительной схемой швов.
Типовые ошибки
- контролировать удобные участки без утвержденной схемы;
- не связывать номер снимка с координатой на резервуаре;
- принимать снимок, качество которого не позволяет уверенную расшифровку;
- оформлять общий результат без статуса каждого участка;
- терять связь между дефектом, ремонтом и повторным контролем;
- хранить снимки отдельно от протоколов и исполнительной схемы;
- считать количество снимков достаточным доказательством выполненного контроля.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяют для требований к сварным соединениям, объему контроля, приемке и документации РВС.
- ГОСТ 7512-82 - радиографический метод контроля сварных соединений; применяют для технологии получения радиографических изображений, требований к чувствительности, маркировке и оценке качества снимков.
- ГОСТ 3242-79 - методы контроля качества сварных соединений; используют для общей системы выбора и применения методов НК.
- Карта контроля, технологическая инструкция лаборатории и план качества - задают конкретные участки, параметры съемки, правила маркировки, оформление результатов и повторный контроль после ремонта.
