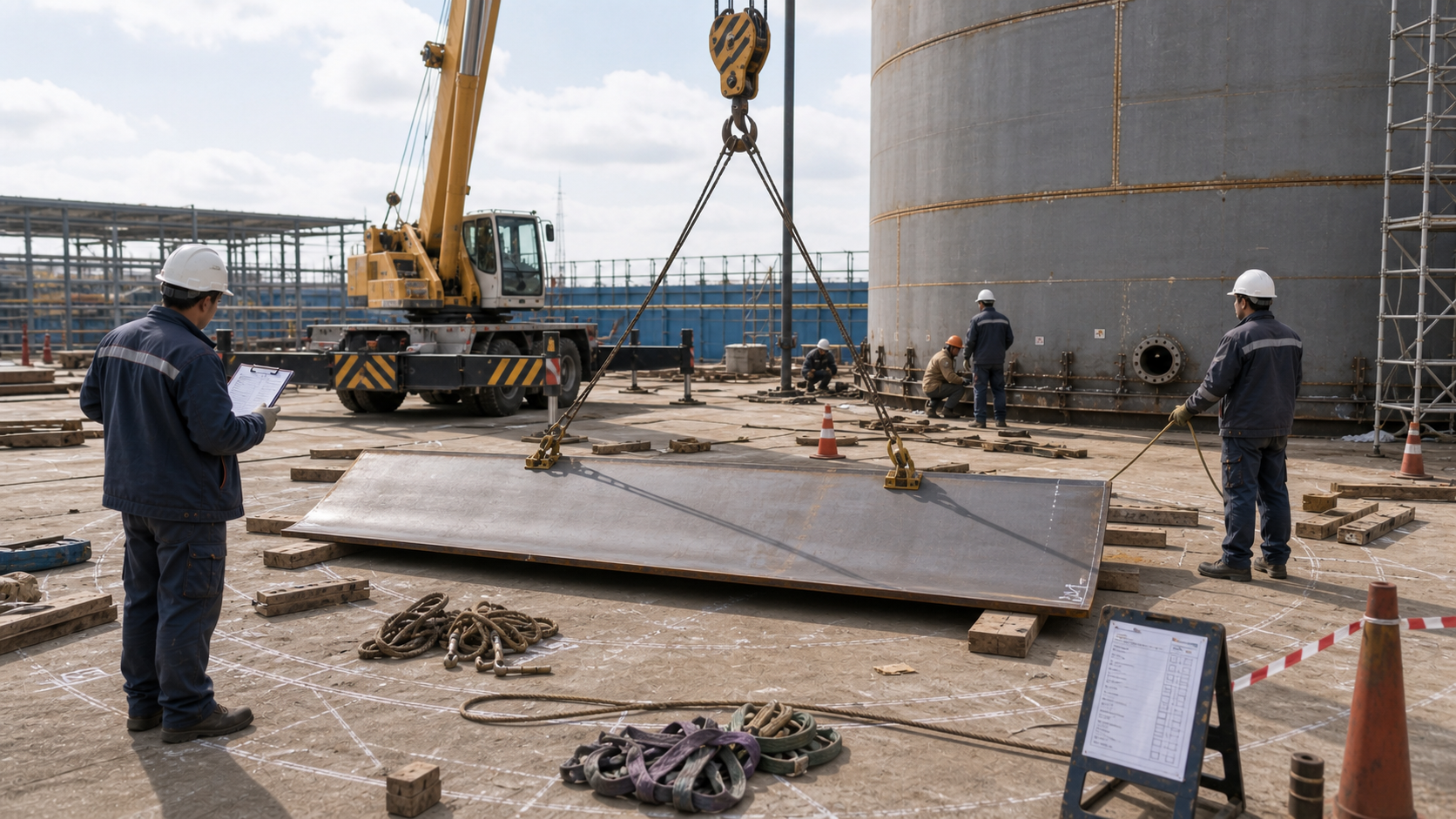

Подготовка рабочего места перед подъемом листа РВС: монтажный чек-лист
Подъем листа стенки РВС редко срывается из-за самого крана. Чаще мешают мелочи: лист лежит не той стороной, маркировка закрыта, стропы не готовы, проход занят оснасткой, оттяжку держать неудобно, а место установки еще не принято. Поэтому рабочее место нужно готовить до вызова крана, а не тогда, когда лист уже висит на крюке.
Где начинается подготовка подъема
Подготовка начинается не у крюка, а у места установки. Сначала нужно понять, какой лист поднимается, куда он должен встать, какой стороной его разворачивать, где будут сборщики, где пройдет крановый маневр и что должно быть проверено до строповки. Если эти вопросы решаются в момент подъема, бригада начинает работать в режиме догадок.
Практический смысл чек-листа простой: убрать лишнее ожидание, не закрыть ошибку следующей операцией и не заставлять людей импровизировать рядом с грузом. Любой прием применяют только в рамках ППР, схемы строповки, технологической документации и требований безопасности.
Что проверить до подачи крана
| Зона проверки | Что должно быть готово | Если пропустить |
|---|---|---|
| Место установки | Кромки, соседние листы, временные приспособления, доступ для сборки и контрольные риски проверены. | Лист поднимут, но не смогут быстро и правильно завести в проектное положение. |
| Путь перемещения | Проходы свободны, мешающие подкладки, обрезки, кабели и оснастка убраны из зоны маневра. | Подъем превращается в остановки, перекладку и опасные обходные решения. |
| Лист | Номер, ориентация, сторона установки, состояние кромок и места строповки понятны до подъема. | Можно поднять не тот лист или поставить его с ошибкой по ориентации. |
| Строповка | Стропы, захваты, траверса, оттяжки и точки крепления соответствуют принятой схеме. | Бригада начинает подбирать оснастку уже при ожидании крана. |
| Люди и связь | Назначены сигнальщик, стропальщик, сборщики, понятны команды и зона нахождения людей. | Появляются лишние движения и спорные команды в момент маневра. |
| Контроль | Понятно, кто разрешает подъем и кто принимает положение листа после установки. | Лист поставят, но замечания всплывут после прихваток или сварки. |
Короткий чек-лист мастера
Этот список не заменяет ППР и инструктаж, но помогает быстро проверить готовность конкретной операции перед тем, как техника и бригада уже заняты подъемом.
- лист найден по маркировке и соответствует очередности монтажа;
- направление установки и сторона листа понятны сборщикам;
- кромки доступны для осмотра, зачистки и последующей стыковки;
- зона работы крана и путь перемещения листа освобождены;
- стропы, захваты, оттяжки и подкладки лежат рядом с операцией, а не «где-то на площадке»;
- место установки принято: нет открытых замечаний по соседним элементам;
- люди знают свои позиции и не должны заходить под груз;
- средства связи и команды согласованы до начала подъема;
- фотофиксация и запись в журнале выполняются до закрытия следующей операцией.
Как не мешать сварщикам и контролю
Поднять лист - только половина задачи. После установки должны остаться нормальные подходы для сборщиков, сварщиков, визуального контроля, зачистки и при необходимости НК. Если временные приспособления, кабели и подкладки сразу закрывают стык, экономия на подготовке превращается в потерю времени после подъема.
Перед началом операции полезно смотреть не только на траекторию груза, но и на то, как бригада будет работать через десять минут: где поставить прихватки, как проверить зазор, где пройти с инструментом, как сфотографировать участок и куда отойти при корректировке положения.
Пример монтажной ситуации
На площадке подготовили лист второго пояса, но не проверили, с какой стороны останется видна маркировка. После подъема лист развернули, завели в проем и только на сборке заметили, что номер оказался закрыт, а нужная кромка требует дополнительной зачистки. Кран стоял, сборщики ждали, часть оснастки пришлось переносить, а контроль не мог подтвердить, что установлен именно тот элемент по карте монтажа.
Такую ситуацию проще убрать до подъема: проверить номер, ориентацию, кромки, место строповки, доступ к будущему стыку и готовность оснастки. Это несколько минут на земле, которые экономят значительно больше времени на крюке.
Типовые ошибки
- вызывать кран до проверки места установки;
- держать стропы, захваты и оттяжки в разных местах площадки;
- поднимать лист без понятной ориентации и видимой маркировки;
- оставлять в зоне маневра обрезки, кабели, подкладки и лишнюю оснастку;
- не назначать одного человека, который дает понятные команды крановщику;
- забывать, что после подъема нужен доступ для сварки, зачистки и контроля;
- исправлять замечания по соседнему участку уже после установки нового листа.
Что должно быть в документах
В документах должна быть не только общая фраза о монтаже стенки, а понятная связь между листом, очередностью установки, схемой строповки, ответственными и контрольными точками. Тогда подготовка рабочего места становится не устной договоренностью, а частью управляемого процесса.
- ППР и схема строповки с применяемой оснасткой;
- карта монтажа или схема раскладки листов по поясам и секторам;
- журнал работ с отметкой готовности участка;
- карта операционного контроля или чек-лист смены;
- отметки по замечаниям, которые нельзя закрывать следующим листом;
- фотофиксация места установки до подъема и после установки листа.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - применяют как профильный документ по изготовлению, монтажу, сварке, контролю, испытаниям, приемке и документации РВС.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» - учитывают в действующей редакции для организации строительно-монтажных работ, приемки, журналов, контроля качества и требований к монтажу стальных конструкций в применимой части.
- ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» - используют как поддерживающий документ по изготовлению, маркировке, приемке, качеству и прослеживаемости стальных конструкций.
- ППР, технологические карты, схема строповки, план качества и инструкции по охране труда - задают конкретный порядок подготовки рабочего места, подъемов, зон ответственности и ограничений на объекте.
