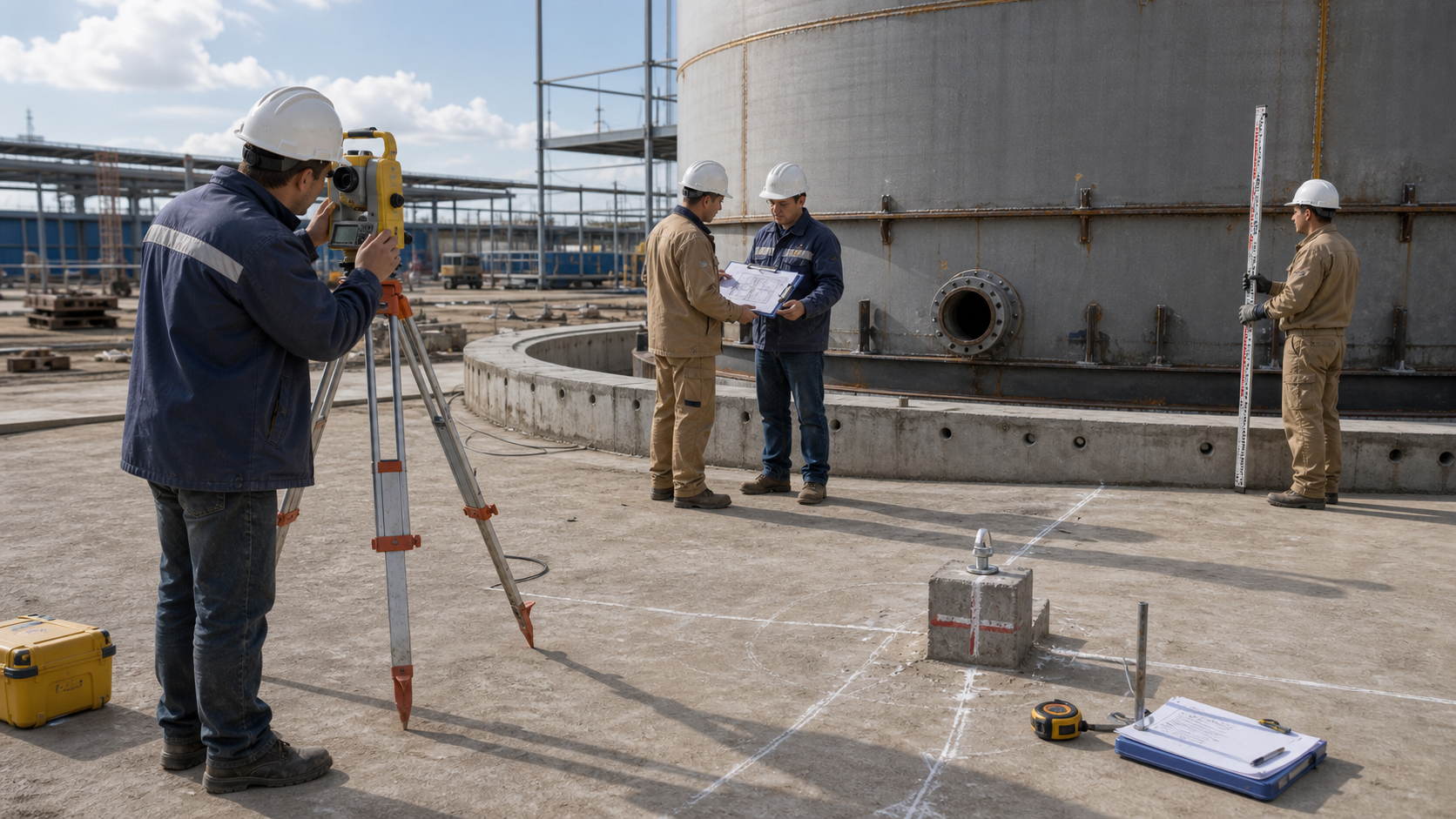

Передача геодезических данных монтажной бригаде РВС: оси, реперы и отметки без потерь

Что именно нужно передать бригаде

Передача геодезии - это не просто фраза «оси вынесены». Монтажникам нужно получить такой набор данных, который можно использовать на площадке без расшифровки и догадок. Особенно важно отделять постоянные ориентиры от временных рисок, которые легко стереть, закрыть оснасткой или потерять после зачистки.

Почему устной передачи мало

На объекте легко сказать: «репер у лестницы», «ось отмечена краской», «центр там видно». Но через день рядом появятся материалы, кабели, оснастка, временные подкладки, следы зачистки и новые отметки. Если не зафиксировать, какие риски рабочие, какие контрольные, а какие вспомогательные, бригада начнет выбирать ориентир по удобству.

Правильная передача оставляет след: схема, журнал, фотофиксация, подпись ответственных и понятное обозначение на площадке. Это защищает не только геодезиста, но и монтажников: если отметка потерялась или повреждена, понятно, откуда ее восстанавливать.

Чек-лист перед началом монтажа

• центр резервуара и основные оси вынесены и показаны бригаде на месте;
• рабочие реперы доступны, подписаны и защищены от случайного повреждения;
• отметки основания переданы с указанием фактических отклонений и спорных зон;
• на схеме видно, какие риски относятся к конкретным секторам, листам и поясам;
• указано, от какой отметки проверять высоту и положение элементов;
• есть фотофиксация реперов, осей и контрольных рисок;
• понятно, кто имеет право восстанавливать утраченные отметки;
• геодезическая схема передана мастеру, а не осталась только в телефоне у одного человека.

Как не потерять отметки в процессе работ

Реперы и риски нужно защищать так же осознанно, как маркировку деталей. Их нельзя оставлять в зоне, где будут ходить стропы, ставиться подкладки, складироваться листы или идти активная зачистка. Если отметка временная, нужно сразу понимать, где постоянный источник для восстановления.

• дублировать важные риски на схеме и фото, а не только на бетоне;
• не использовать случайные края плит, подкладок и временных конструкций как рабочие ориентиры;
• после перемещения материалов проверять, не закрыты ли реперы и оси;
• при повреждении отметки не восстанавливать ее «на глаз»;
• передавать изменения между сменами письменно или через чек-лист, а не устно.

Пример монтажной ситуации

На объекте оси резервуара вынесли утром, отметки показали мастеру, но схему не передали в работу. Через смену часть рисок закрыли подкладками и кабелями, а один рабочий репер оказался рядом с местом складирования листов. При установке очередного участка стенки бригада ориентировалась по видимой краске, которая была вспомогательной отметкой, а не основной осью.

Проблему заметили при проверке замыкания: зазор начал уходить, пришлось возвращаться к геодезисту и восстанавливать привязку. Если бы передача была оформлена схемой, фото и записью в журнале, спорный ориентир не стал бы рабочим.

Типовые ошибки

• передавать бригаде только распечатку без показа точек на площадке;
• не различать постоянные реперы и временные монтажные риски;
• не фиксировать, кто принял данные и когда;
• использовать старые отметки после перемещения материалов и оснастки;
• не фотографировать расположение реперов и контрольных рисок;
• не обновлять схему после восстановления поврежденной отметки;
• считать геодезию отдельной работой, не связанной с монтажным чек-листом.

Что должно быть в документах

В документах нужно видеть не только результаты измерений, но и управляемость передачи данных. Для монтажной бригады важна практическая привязка: где смотреть ось, от какого репера проверять отметку, какая схема актуальна и кто отвечает за восстановление поврежденных точек.

• геодезическая схема с осями, центром резервуара, реперами и отметками;
• журнал работ или акт передачи геодезической основы в работу;
• схема контрольных рисок по секторам, поясам или монтажным участкам;
• фотофиксация реперов и ключевых отметок;
• отметка о фактическом состоянии основания перед началом монтажа;
• запись о восстановлении или переносе отметок, если они повреждались;
• связь с исполнительной документацией после завершения монтажного этапа.

Нормативная документация

• ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» - применяют как профильный документ по изготовлению, монтажу, контролю, испытаниям, приемке и документации РВС.
• СП 70.13330.2012 «Несущие и ограждающие конструкции» - учитывают в действующей редакции для строительно-монтажных работ, приемки, контроля качества и исполнительной документации в применимой части.
• СП 126.13330.2017 «Геодезические работы в строительстве» - используют для организации геодезического обеспечения строительства, разбивочных работ, контроля точности и исполнительной геодезической документации.
• ГОСТ Р 51872-2024 «Документация исполнительная геодезическая. Правила выполнения» - применяют для оформления исполнительной геодезической документации и фиксации фактического положения построенных элементов.
• ППР, геодезическая схема, журнал работ, карта операционного контроля и исполнительная схема - задают конкретный порядок передачи осей, реперов, отметок и ответственности на объекте.
