Крыша РВС: стационарная, понтон или плавающая
У РВС могут быть три принципиально разные схемы покрытия: стационарная крыша, внутренний понтон под стационарной крышей и наружная плавающая крыша. Это не взаимозаменяемые названия одного узла. Выбор определяет расчёт, оборудование, эксплуатацию и состав проекта.
Что решает выбор
Покрытие должно быть увязано с продуктом, технологическим режимом, климатическими нагрузками, требованиями объекта и безопасным обслуживанием.
Сначала разделим три конструкции
В переписке и технических заданиях слова «понтон» и «плавающая крыша» часто используют как синонимы. Для проекта это опасно: конструкция, перечень оборудования и эксплуатационные процедуры у них разные.
| Решение | Как устроено | Что становится предметом проекта |
|---|---|---|
| Стационарная крыша | Неподвижное покрытие над газовым пространством резервуара. | Несущий каркас, настил, узлы сопряжения, площадки, ограждения, проходки, вентиляция, водоотвод и нагрузки. |
| Внутренний понтон | Плавающий элемент внутри РВС под стационарной крышей. | Помимо крыши, проверяют плавучесть понтона, затвор, опоры, направляющие, проходки, уровнемерные и технологические устройства. |
| Наружная плавающая крыша | Верхнее покрытие само плавает на продукте; отдельной стационарной крыши над ним нет. | Крыша, затвор, дренаж, положение при минимальном уровне, опоры, водоотвод и доступ для обслуживания работают как единая система. |
Тип покрытия не выбирают только по объёму РВС и не переносят автоматически с предыдущего объекта. Один и тот же объём может иметь разные решения при разных свойствах продукта, обороте и требованиях заказчика.
Какие исходные данные нужны до выбора
- Продукт и режим хранения: паспорт продукта, температура, давление насыщенных паров, допустимые потери, приём и выдача, минимальный и максимальный уровни.
- Площадка: район строительства, расчётные снеговые и ветровые воздействия, температура, осадки и условия водоотвода.
- Технология: дыхательная арматура, измерение уровня, отбор проб, перемешивание, пожаротушение, необходимость обслуживания без остановки соседних операций.
- Эксплуатация: кто осматривает уплотнения и дренаж, как организован доступ, как фиксируют отказы, какой допустим простой на обслуживание.
- Требования объекта: класс и назначение резервуара, решения по пожарной безопасности, экологические ограничения, корпоративные стандарты заказчика.
Без этих данных фраза «нужна крыша с понтоном» остаётся не проектным решением, а намерением. В проекте нужно показать, как это решение работает на всех расчётных и эксплуатационных состояниях.

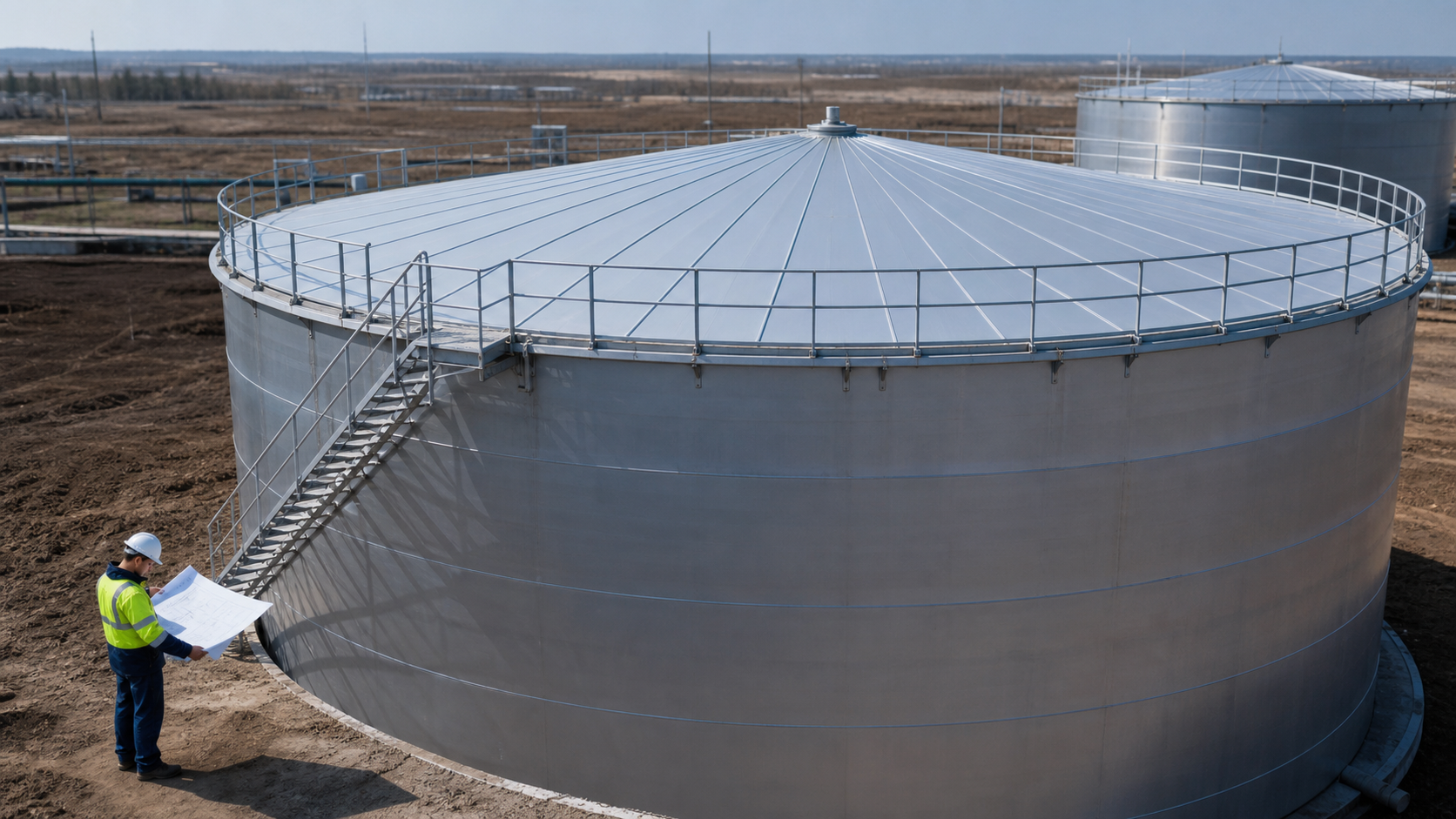

Когда уместна стационарная крыша
Стационарная крыша решает задачу защиты внутреннего пространства резервуара и размещения части оборудования. При её выборе проектировщик не ограничивается схемой каркаса: он назначает нагрузки и сочетания, проверяет элементы покрытия и узлы, учитывает доступ на крышу, проходки и отвод воды.
Вопрос о снижении испарений и составе газового пространства нельзя «закрыть» словом «крыша». Эти решения зависят от продукта, технологической схемы и требований конкретного объекта. Если в проекте предусматривают внутренний понтон, он становится отдельным объектом проверки, а не дополнением к спецификации.
Для расчётной части полезно отдельно сверить снеговую нагрузку в расчёте РВС и сочетания нагрузок. Крыша рассчитывается не по одной «главной» нагрузке, а по расчётным сочетаниям, принятым для площадки и конструкции.
Что меняет внутренний понтон
Внутренний понтон расположен под неподвижной крышей и следует за уровнем продукта. В проекте нужно увязать его с направляющими, затвором по периметру, опорами в нижнем положении, проходками приборов и технологических труб, а также с возможностью осмотра и ремонта.
Нельзя считать, что понтон автоматически решает любой вопрос испарений или пожарной безопасности. Его работоспособность зависит от конкретной конструкции, герметизации, режима хранения и обслуживания. Детальный чек-лист по самому узлу собран в материале «Понтон РВС: что проверить в проекте до заказа и выпуска КМ».
Чем отличается наружная плавающая крыша
У наружной плавающей крыши именно покрытие резервуара находится на продукте. Поэтому в проекте особенно важны положение крыши при минимальном уровне, работа затвора, отвод атмосферных осадков, опоры, безопасный доступ и сценарии обслуживания. Стационарной крыши над такой системой нет.
Нельзя подменять наружную плавающую крышу внутренним понтоном в задании, а затем «доработать по месту». Это меняет архитектуру резервуара и состав смежных решений: металлоконструкций, технологии, автоматизации и эксплуатационной документации.
Что должно быть отражено в проекте
| Раздел | Что фиксируют |
|---|---|
| Исходные данные и ТЗ | Продукт, уровни, режимы приёма и выдачи, климатический район, требуемый срок службы, состав оборудования и границы ответственности. |
| Расчёты | Нагрузки и сочетания, прочность и устойчивость элементов, расчётные положения плавающих элементов, узлы и опоры. |
| КМ и КМД | Геометрия покрытия, марки элементов, узлы, настил, ограждения, площадки, проходки, спецификации и требования к изготовлению. |
| Смежные разделы | Технологические присоединения, приборы, электрика, молниезащита, пожарные решения, задания на фундамент и эксплуатационные доступы. |
| Эксплуатация | Точки осмотра, перечень обслуживаемых узлов, условия доступа и критерии, по которым узел выводят на ремонт. |
На стыке разделов чаще всего и появляются пропуски: проходка есть на чертеже технологии, но отсутствует в КМ; оборудование указано в спецификации, но под него не проверена площадка; доступ предусмотрен условно, но фактически до узла нельзя безопасно добраться. Чтобы не потерять эти интерфейсы, полезно заранее оформить смежные задания в проекте резервуара.
Типовые ошибки в задании
- Записать «крыша с понтоном», не указав: внутренний это понтон или наружная плавающая крыша.
- Назначить тип покрытия без данных о продукте, диапазоне уровней и режиме хранения.
- Не передать расчётный район и принять снеговую или ветровую нагрузку «как на прошлом объекте».
- Показать оборудование на крыше, но не предусмотреть проходку, площадку, ограждение и доступ для обслуживания.
- Оставить водоотвод, уплотнения и осмотры за пределами проектного решения.
Если нужен полноценный проект резервуара, смотрите раздел проектирования резервуаров: выбор конструкции, расчёты, КМ/КМД и согласование смежных разделов лучше выполнить до выпуска рабочей документации, а не после изготовления металла.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» — базовые требования к проектированию, изготовлению, монтажу и испытаниям РВС.
- СП 20.13330.2016 «Нагрузки и воздействия» с действующими изменениями — назначение нагрузок и их сочетаний.
- СП 16.13330.2017 «Стальные конструкции» с действующими изменениями — общие расчётные требования к стальным конструкциям.
- ГОСТ Р 58619-2019 «Оборудование резервуарное. Понтоны. Общие технические условия» — применяется к понтонам в установленной документом области применения.
Применимость документов и конкретных требований подтверждают по назначению резервуара, объекту и действующей редакции нормативной базы.
