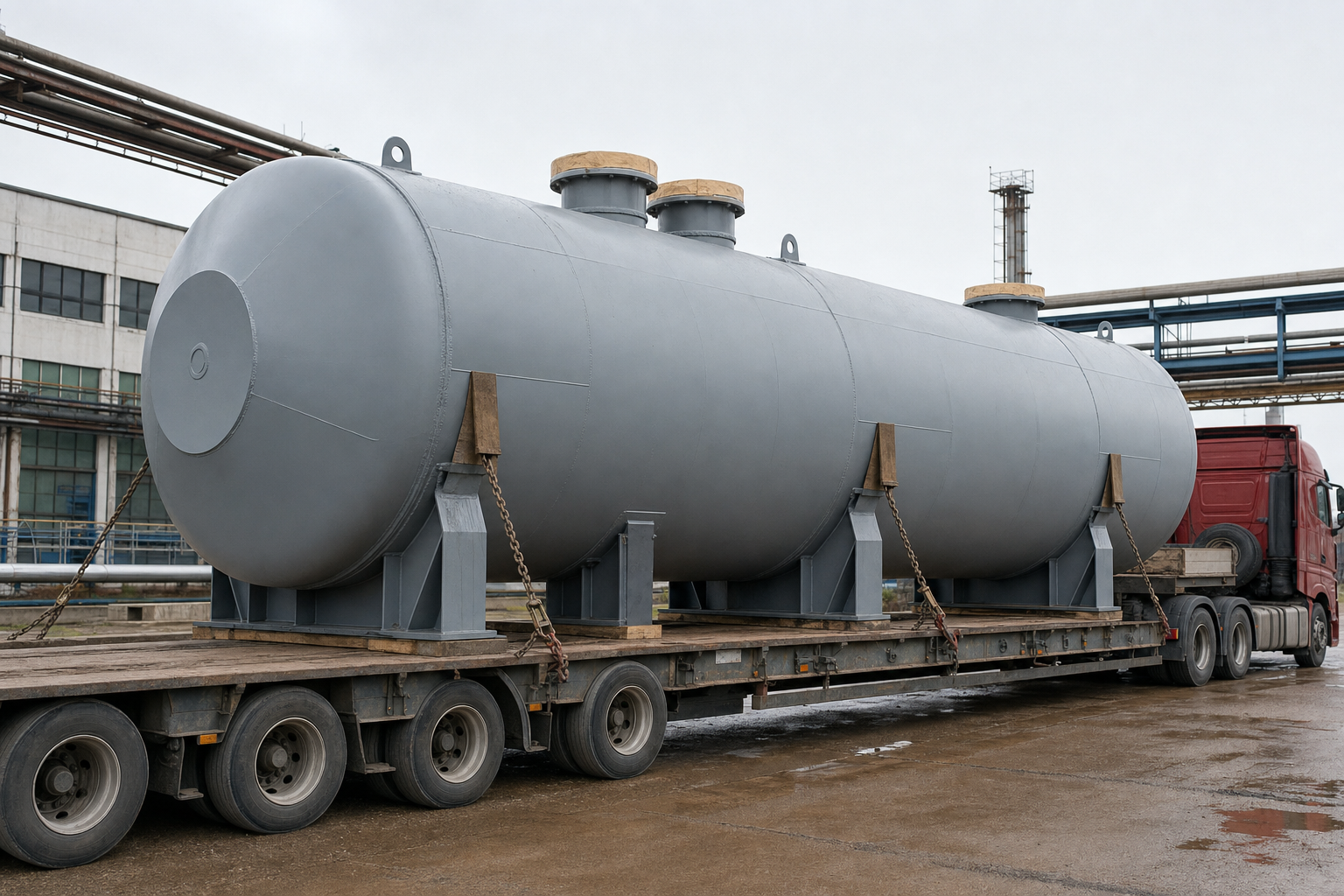

Транспортировка РГС: опоры, крепление и защита патрубков

Перевозку проектируют до отгрузки

Исходными данными служат фактическая масса РГС, положение центра тяжести, наружный габарит со всеми выступающими элементами, схема штатных опор и маршрут. Для крупного резервуара заранее проверяют высоту под мостами и проводами, ширину проездов, радиусы поворота, несущую способность площадок и возможность работы крана.

В транспортный габарит входят не только корпус и короткие усеченно-конические днища, но и люки, патрубки, горловины, рымы, лестницы и временная упаковка. Если съемный элемент увеличивает высоту или рискует быть поврежден, его перевозят отдельно с маркировкой места установки.

Что входит в транспортную схему

Временные опоры не равны штатным

Штатные седловые опоры рассчитаны для эксплуатации резервуара на фундаменте. При перевозке геометрия платформы, точки приложения инерционных усилий и способ фиксации отличаются. Иногда штатные опоры можно использовать, но это должно подтверждаться транспортной схемой и проверкой местной прочности корпуса.

Контакт делают достаточно широким и повторяющим кривизну обечайки. Узкая балка под тонким листом создает местную вмятину даже при небольшой общей массе. Между окрашенным корпусом и опорой устанавливают совместимую нескользящую прокладку, которая не режет покрытие и не удерживает абразив.

Крепление к платформе

• продольное и поперечное удержание рассматривают раздельно;
• усилия от цепей или ремней передают через зоны, допускающие местное давление;
• под креплением устанавливают защитные накладки без острых кромок;
• стяжки не проводят через патрубки, люки, рымы и элементы ограждений;
• натяжение выполняют симметрично, не перекашивая корпус на опорах;
• замки и натяжители располагают так, чтобы их можно было проверить в пути;
• после первых километров движения контролируют ослабление креплений и положение груза;
• сварку временных деталей к готовому корпусу не выполняют без проектного решения.

Монтажные или грузовые рымы используют только в назначении, указанном в документации. Рым, рассчитанный на вертикальный подъем, может быть не рассчитан на длительное наклонное усилие от транспортной цепи.

Патрубки и люки защищают отдельно

Фланцевые поверхности закрывают жесткими влагостойкими заглушками. На выступающие горловины устанавливают кожухи, которые передают случайный удар на прочную временную раму, а не на тонкую стенку патрубка. Внутренние съемные детали фиксируют от перемещения и отмечают в упаковочной ведомости.

Полиэтиленовая пленка сама по себе не защищает фланец от удара. Кроме того, герметичная упаковка без осушения может удерживать конденсат. Способ консервации выбирают с учетом длительности перевозки, погоды и совместимости с покрытием.

Погрузка и строповка

1. Проверяют паспортную и фактическую массу, вылет крана и грузоподъемность на рабочем радиусе.
2. Осматривают грузовые элементы и сверяют их с утвержденной схемой строповки.
3. Выставляют траверсу или длину ветвей так, чтобы не сжимать корпус и патрубки.
4. Выполняют пробный подъем на небольшой высоте и проверяют положение центра тяжести.
5. Опускают РГС на подготовленные транспортные опоры без удара и волочения.
6. После установки измеряют зазоры, положение опор и только затем натягивают крепления.

Поднимать резервуар за патрубки, лестницы, ограждения или случайные технологические детали нельзя. Если штатные рымы отсутствуют либо их состояние вызывает сомнения, разрабатывают отдельную схему с траверсой и охватывающими стропами в усиленных зонах.

Контроль перед выездом

• масса, центр тяжести и транспортные габариты подтверждены;
• опоры стоят в заданных координатах и плотно прилегают к корпусу;
• продольные и поперечные упоры закреплены к платформе;
• натяжение креплений равномерно, замки зафиксированы;
• патрубки, люки, приборы и обработанные поверхности закрыты;
• съемные элементы упакованы и внесены в комплектовочную ведомость;
• лакокрасочное покрытие защищено в местах контакта;
• маркировка массы, центра тяжести и мест строповки видима;
• водитель получил маршрут, ограничения и порядок контрольных остановок.

Приемка после доставки

Крепления снимают только после установки противооткатных средств и готовности крана. До разгрузки осматривают положение РГС на опорах, стяжки, заглушки и следы контакта с платформой. Резервуар нельзя сразу принимать только по отсутствию крупных вмятин.

• фиксируют повреждения покрытия, царапины, вмятины и следы сдвига;
• проверяют геометрию фланцев, люков и выступающих горловин;
• сверяют комплектность съемных элементов и документации;
• при подозрении на деформацию измеряют геометрию корпуса и опор;
• поврежденные участки покрытия восстанавливают по согласованной технологии;
• результат оформляют актом до передачи РГС в монтаж.

Типичные ошибки

• опирать корпус на узкие деревянные брусья без седловой поверхности;
• затягивать цепь непосредственно по окрашенной обечайке;
• использовать патрубок или грузовой рым как транспортный упор;
• не учитывать высоту упаковки и верхних горловин в габарите;
• оставлять тяжелые съемные детали незакрепленными внутри резервуара;
• начинать движение без контрольного измерения натяжения;
• снимать крепления до подготовки безопасной разгрузки;
• устранять транспортную вмятину без оценки ее влияния на прочность.

Связанные материалы

• Приемо-сдаточные испытания РГС перед отгрузкой
• Монтаж РГС на фундамент: выверка опор, уклон и подливка
• Патрубки и люки РГС: размещение, усиление и контроль сварки
• Паспорт РГС: проверка при приемке

Нормативная документация

• ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» с действующей поправкой — базовые требования к РГС в установленной области применения.
• ГОСТ 26653-2015 «Подготовка генеральных грузов к транспортированию. Общие требования» с действующими поправками — подготовка, размещение и крепление грузов.
• ГОСТ 14192-96 «Маркировка грузов» с действующими изменениями и поправками — общие правила транспортной маркировки.

Конкретную схему крепления, маршрут и разрешительные требования определяют для фактического габарита, массы, вида транспорта и условий перевозки.
