Ремонт емкости СУГ: почему нельзя просто подварить дефект
Емкость СУГ работает под избыточным давлением, а ее корпус является границей, удерживающей опасный продукт. Поэтому трещину, утонение или повреждение сварного соединения нельзя оценивать только по внешнему виду и устранять решением «зачистить и заварить». Сначала устанавливают причину и размеры дефекта, проверяют прочность, разрабатывают ремонт и только после этого допускают сварочные работы.
Главная задача
Ремонт должен восстановить расчетную работоспособность сосуда, а не только скрыть видимый след дефекта.
Почему решение начинает не сварщик
Одинаковая снаружи трещина может возникнуть из-за непровара, циклических напряжений, нагрузки от трубопровода, осадки опоры, коррозии или ошибки предыдущего ремонта. Если устранить только раскрытие трещины, но оставить причину, повреждение появится снова рядом со швом или в зоне термического влияния.
Утонение также нельзя оценивать одним замером толщиномера. Для решения нужны карта толщин, минимальное достоверное значение, протяженность участка, состояние противоположной поверхности, номинальная толщина, коррозионный припуск и параметры работы сосуда. После этого проверяют, можно ли продолжать эксплуатацию, требуется ли ограничение режима или необходим ремонт.
| Обнаруженный признак | Что требуется установить | Почему немедленная подварка опасна |
|---|---|---|
| Линейная индикация у сварного шва | Тип, глубину и границы несплошности, состояние основного металла и механизм образования. | Наплавленный металл может закрыть устье, но оставить развивающуюся трещину в стенке. |
| Локальное утонение | Карту остаточных толщин, площадь повреждения, скорость коррозии и расчетную допустимость. | Наплавка без оценки свариваемости и температурного цикла создает новые напряжения и дефекты. |
| Течь во фланцевом соединении | Состояние прокладки, уплотнительных поверхностей, крепежа, соосность и нагрузку от трубопровода. | Причина может быть не в сварке, а в перекосе, смещении опоры или повреждении уплотнения. |
| Вмятина или выпучина | Геометрию, наличие трещин, остаточную толщину и влияние на прочность. | Локальный нагрев способен увеличить деформацию и ухудшить свойства металла. |
| Повреждение у штуцера | Состояние шва, укрепления отверстия, прилегающей обечайки и внешние усилия на патрубке. | Без расчета и разгрузки трубопровода новый шов снова получит ту же нагрузку. |
До обследования емкость переводят в безопасное состояние
Сварку и вскрытие оборудования не начинают на емкости, в которой остается СУГ, его пары или избыточное давление. Конкретный порядок подготовки устанавливают технологический регламент, производственные инструкции и наряд-допуск объекта. Последовательность должна учитывать схему обвязки и возможность поступления продукта из смежных участков.
- Останавливают технологическую операцию и определяют границы ремонтируемого участка.
- Емкость освобождают от продукта, отключают от действующих коммуникаций предусмотренным проектом способом и исключают ошибочную подачу СУГ.
- Снижают давление, выполняют продувку, дегазацию и вентиляцию по утвержденной технологии.
- Проводят анализ газовой среды в заданных точках и повторяют его с периодичностью, установленной нарядом-допуском.
- Проверяют готовность места, средств защиты, заземления, пожарного поста и путей эвакуации.
Значение «ноль» на штатном манометре не подтверждает отсутствие давления и взрывоопасной среды. Готовность к газоопасным и огневым работам подтверждают только установленными на объекте процедурами и результатами контроля.
Маршрут от дефекта до решения
| Шаг | Что выполняют | Результат |
|---|---|---|
| 1. Фиксация | Привязывают дефект к шву, штуцеру, обечайке или днищу; фотографируют и наносят на схему. | Карта дефекта без расплывчатого описания «в районе патрубка». |
| 2. Неразрушающий контроль | Назначают визуальный, измерительный, ультразвуковой, капиллярный, магнитопорошковый или другой метод с учетом материала и искомого дефекта. | Размеры, ориентация и границы повреждения, состояние прилегающей зоны. |
| 3. Исходные данные | Уточняют марку стали, толщину, расчетные давление и температуру, историю нагружения, ремонтов и термообработки. | Проверяемая основа для расчета и технологии сварки. |
| 4. Оценка прочности | Проверяют остаточную работоспособность и влияние отверстий, внешних нагрузок, локального утонения или удаляемого участка. | Решение о допустимости эксплуатации, ограничении режима либо ремонте. |
| 5. Выбор способа | Сравнивают полное удаление дефекта с заваркой, установку вставки, замену элемента, устранение нагрузки или вывод сосуда из эксплуатации. | Обоснованная схема ремонта, а не универсальный «рецепт». |
| 6. Технология | Задают подготовку кромок, сварочные материалы, режим, последовательность, подогрев и термообработку, если они требуются. | Технологическая документация для конкретного металла и узла. |
| 7. Приемка | Выполняют операционный и окончательный НК, предусмотренные испытания, восстановление покрытия и проверку обвязки. | Подтверждение качества и условия возврата в работу. |
Как выбирают способ ремонта
Способ зависит не от удобства монтажной бригады, а от характера повреждения и расчетной схемы. Локальная выборка с последующей заваркой возможна только тогда, когда дефект удаляется полностью, оставшаяся геометрия допускает восстановление и технология учитывает свойства материала. При значительном утонении или протяженном повреждении может потребоваться вставка либо замена элемента.
- Зачистка без сварки рассматривается для ограниченных поверхностных повреждений только после измерения остаточной толщины и проверки плавности переходов.
- Выборка и заварка требует подтверждения полного удаления дефекта и контроля каждого предусмотренного технологией этапа.
- Вставка в обечайку или днище применяется по проекту ремонта с рассчитанными размерами, формой, расположением и швами.
- Замена штуцера или участка корпуса нужна, если повреждены металл, сварное соединение и зона укрепления либо невозможно надежно устранить внешнюю нагрузку.
- Отказ от ремонта является нормальным инженерным решением, когда состояние материала, повторяемость дефектов или объем работ не позволяют обоснованно восстановить ресурс.
Накладка поверх неизвестного дефекта не должна использоваться как способ скрыть повреждение. Она меняет жесткость узла, создает дополнительные швы и труднодоступные зоны, поэтому ее применимость должна быть доказана проектом.
Практический пример: повреждение у нижнего штуцера
Во время контроля возле сварного соединения нижнего штуцера обнаружены локальное утонение обечайки и линейная индикация по границе шва. Ошибочное решение - сразу разделать видимую линию и заварить ее, не проверяя остальную зону.
- Фиксируют положение. На схеме указывают штуцер, ориентацию дефекта, расстояние до шва и границы участка с измененным состоянием поверхности.

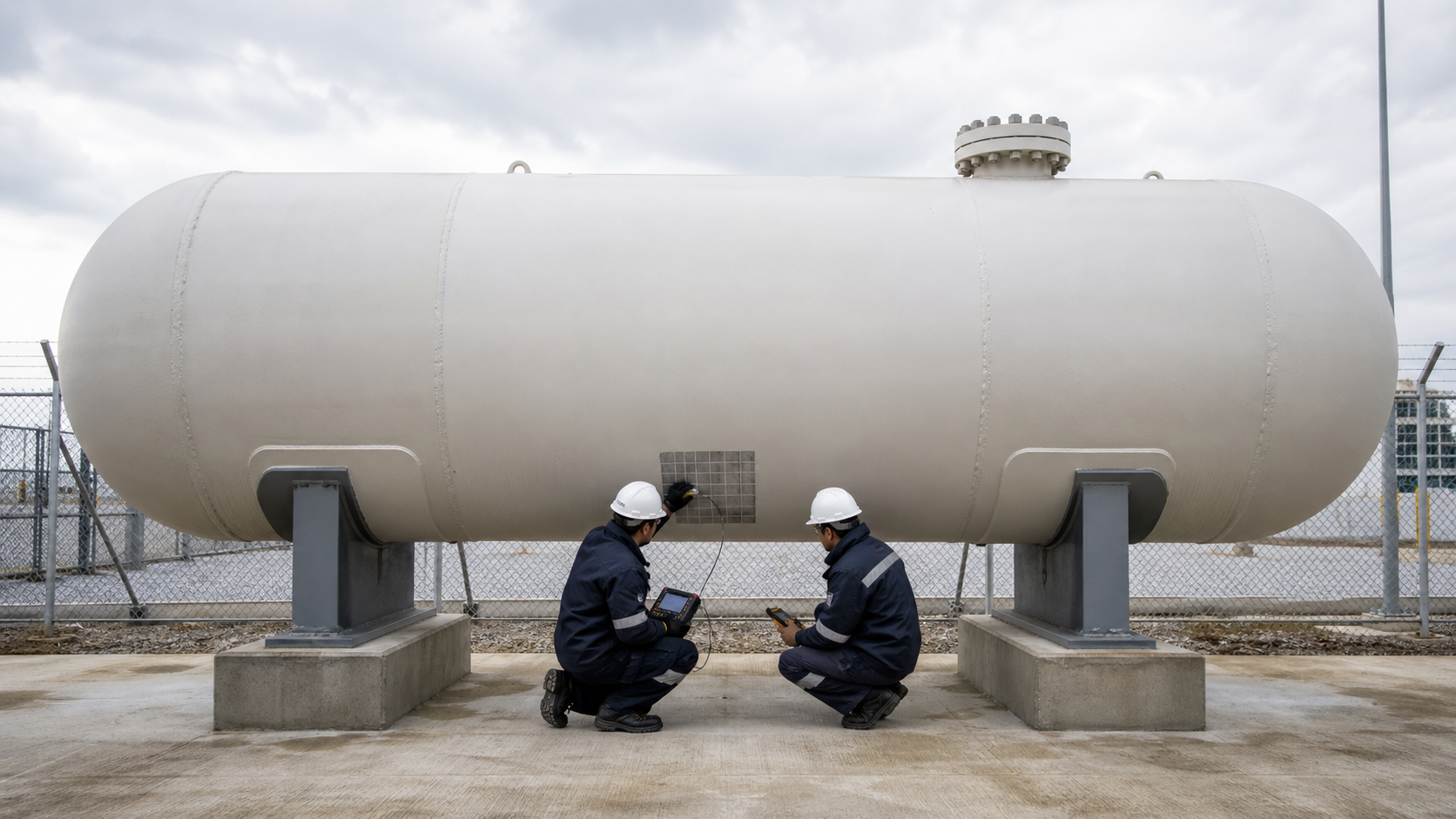

- Расширяют контроль. Строят сетку ультразвуковой толщинометрии вокруг штуцера, проверяют основной металл и сварное соединение методами, назначенными специалистом по НК.
- Проверяют нагрузку. Оценивают соосность фланца, положение опор трубопровода и усилия, которые передаются на штуцер. Иначе после ремонта повреждение может повториться.
- Собирают данные о металле. Уточняют марку стали по паспорту и сертификатам, толщину, расчетную температуру, предыдущие ремонты и наличие термообработки.
- Выполняют расчет. Проверяют ослабленное сечение, узел отверстия и допустимость выбранной геометрии ремонта. Универсальной толщины или длины вставки для всех емкостей нет.
- Разрабатывают ремонт. Проект задает удаление дефектного металла либо замену участка, подготовку кромок, сварочные материалы, последовательность швов и разгрузку трубопровода.
- Принимают работу. Контролируют полноту удаления дефекта, корень и готовый шов в предусмотренном объеме, проводят требуемые испытания и только затем восстанавливают покрытие.
Такой маршрут отделяет причину от следствия. Если источником повреждения была нагрузка от трубопровода, одного ремонта корпуса недостаточно: корректируют опоры или трассу и повторно проверяют усилия на штуцере.
Что должно быть задано для сварки
Фраза «сварить по месту» не является технологией. До начала работы исполнителю нужны проверяемые требования, привязанные к материалу, толщине и конструкции конкретной емкости.
- границы удаления дефекта и критерий подтверждения его полного удаления;
- форма разделки, допустимые зазоры и требования к поверхности;
- способ сварки, сварочные материалы и их прослеживаемость;
- квалификация технологии и допуск сварщиков к соответствующим работам;
- температура металла, необходимость и режим предварительного подогрева;
- последовательность наложения швов и меры против деформаций;
- необходимость послесварочной термической обработки, если она следует из материала, толщины и конструкции;
- операционный контроль и методы окончательного НК.
Материал электрода или проволоки выбирают не по наличию на складе. Он должен соответствовать технологии ремонта, обеспечивать требуемые свойства соединения и иметь документы, позволяющие проследить партию.
Контроль после ремонта
Окрашенная поверхность не подтверждает качество ремонта. До нанесения покрытия проверяют геометрию, полноту выполнения технологии и сварные соединения. Методы и объем НК назначают в ремонтной документации с учетом требований, применимых к сосуду и данному узлу.
Не следует автоматически назначать или отменять гидравлическое либо пневматическое испытание. Необходимость, параметры и порядок испытаний определяют по действующим требованиям, паспорту и проекту ремонта. Пневматическое испытание связано с запасенной энергией сжатой среды и требует отдельного обоснования и специальных мер безопасности.
| Документ | Что в нем должно быть |
|---|---|
| Акт и карта дефекта | Точная привязка, размеры, фотографии и исходное состояние поверхности. |
| Заключение по диагностированию | Результаты НК, оценка механизма повреждения и вывод о техническом состоянии. |
| Расчет и проект ремонта | Принятая схема, проверка прочности, чертежи, материалы, требования к сварке и приемке. |
| Исполнительные документы | Сертификаты материалов, сведения о сварщиках, журнал работ, протоколы термообработки при ее выполнении. |
| Протоколы НК и испытаний | Методы, объем, результаты, примененные средства контроля и заключение о соответствии. |
| Акт приемки и запись в паспорте | Состав ремонта, основание для возврата в эксплуатацию и установленные ограничения, если они есть. |
Типичные ошибки
- начинать огневые работы без подтвержденного освобождения, отключения и дегазации емкости;
- заваривать устье трещины без полного определения и удаления дефекта;
- принимать решение об утонении по одной точке измерения;
- не проверять марку стали, свариваемость и историю предыдущих ремонтов;
- ремонтировать штуцер, не устранив нагрузку от присоединенного трубопровода;
- менять размер отверстия, укрепление или конструкцию узла без расчета;
- закрывать шов покрытием до окончательного контроля;
- возвращать емкость в работу без оформленных протоколов, акта и записи в паспорте.
Связанные материалы
- Емкость СУГ как сосуд под давлением - чем ее требования отличаются от обычного резервуара.
- Когда эксплуатацию емкости СУГ необходимо остановить - признаки отклонений и действия персонала.
- Испытания емкости СУГ после ремонта - прочность, герметичность и оформление результатов.
- Паспорт и исполнительная документация емкости СУГ - что должно сопровождать сосуд.
- Арматура и защитные устройства емкости СУГ - что проверяют до возврата в работу.
- Проектирование резервуаров и емкостей - расчеты, рабочая документация и увязка смежных разделов.
Нормативная документация
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» с действующими изменениями - обязательные требования безопасности к оборудованию под давлением при выпуске в обращение и оценке соответствия.
- ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденные приказом Ростехнадзора от 15.12.2020 № 536, - требования к эксплуатации, ремонту, техническому освидетельствованию и контролю сосудов.
- ФНП «Правила безопасности для объектов, использующих сжиженные углеводородные газы», утвержденные приказом Ростехнадзора от 15.12.2020 № 532, - требования к безопасной эксплуатации объектов СУГ и организации газоопасных и огневых работ.
- ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» с поправками - требования к конструкции, материалам, изготовлению, испытаниям, монтажу, реконструкции и ремонту стальных сварных сосудов.
- Серия ГОСТ 34233 - нормы и методы расчета на прочность сосудов и аппаратов, включая обечайки, днища, отверстия и оценку различных воздействий.
- Паспорт сосуда, руководство по эксплуатации, заключение по диагностированию и проект ремонта - документы, определяющие конкретный объем работ, НК, испытаний и условия возврата емкости в эксплуатацию.
