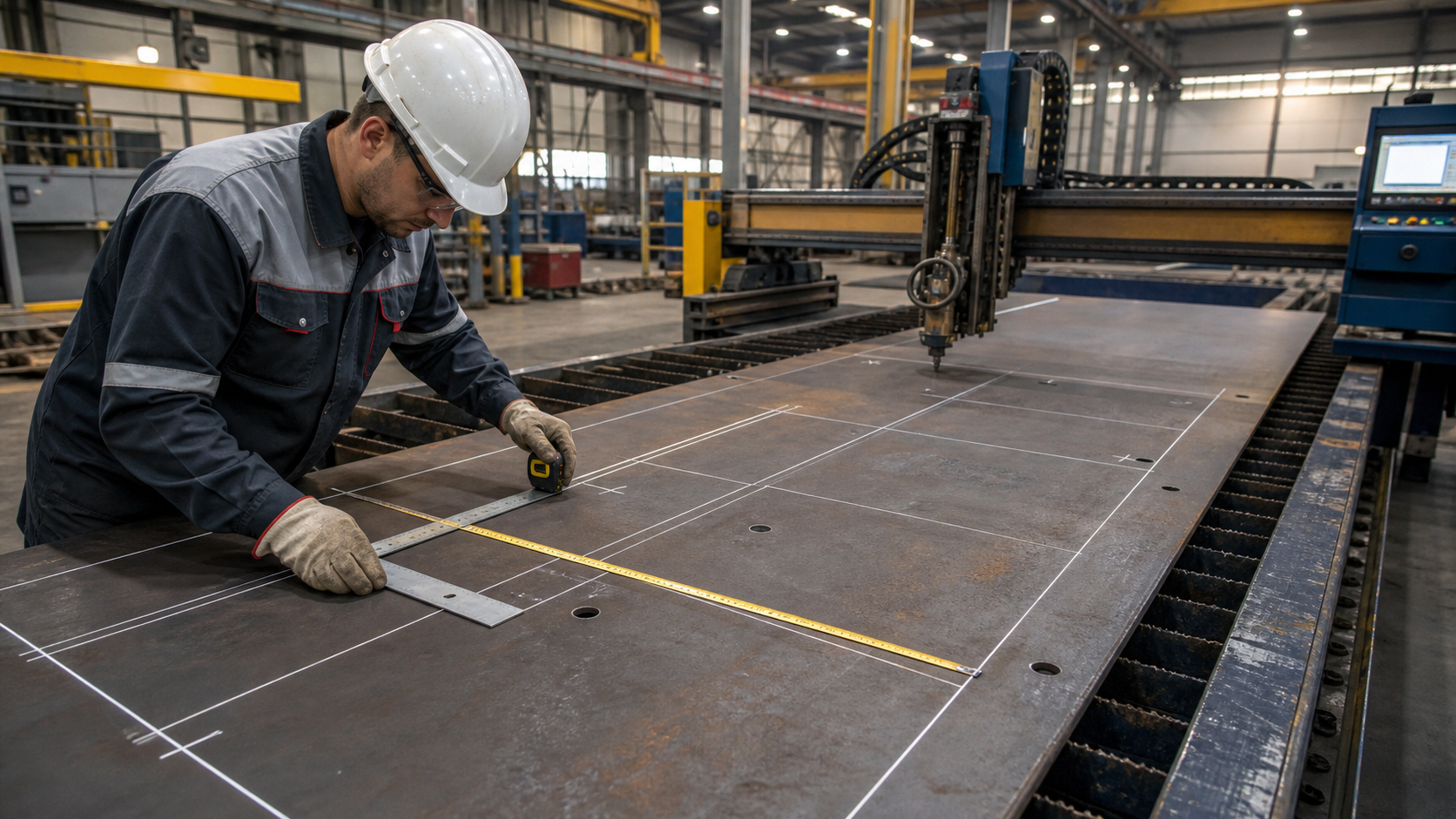

Разметка и резка листов РВС: где появляются первые ошибки геометрии
Геометрия резервуара начинает формироваться не на монтаже, а в цехе. Если лист неправильно разметили, потеряли маркировку, не проверили диагонали или получили плохую кромку после резки, дальше эта ошибка перейдет в стыковку, сварку, овальность стенки и объем исправлений.
Инженерный смысл
Лист для стенки, днища или кровли РВС нельзя воспринимать как безымянную заготовку. До резки у него есть сертификат, плавка, толщина, направление проката, маркировка и место в будущей конструкции. После резки эта связь должна сохраниться. Если она теряется, потом сложно доказать, какой металл стоит в конкретном поясе или узле.
Вторая проблема - геометрия. На чертеже заготовка всегда правильная, а в цехе появляются припуски, термическое влияние, серповидность исходного листа, погрешность разметки, увод реза и зачистка кромки. Поэтому контроль нужен до резки, во время резки и после получения детали.
Что проверить до резки
| Проверка | Зачем нужна | Что фиксировать |
|---|---|---|
| Маркировка листа | Сохраняет связь с сертификатом, плавкой и проектной позицией. | Номер листа, плавка, марка стали, толщина, позиция по ведомости. |
| Поверхность | Исключает запуск в работу листа с дефектами, которые потом уйдут в стенку или днище. | Расслоения, забоины, коррозия, риски, механические повреждения. |
| Габариты и диагонали | Показывают, не заложена ли ошибка формы еще до термической резки. | Фактическая длина, ширина, диагонали и отклонения от карты раскроя. |
| Припуски | Нужны для обработки кромки, подгонки, снятия зоны термического влияния и последующей сборки. | Где оставлен припуск, где размер должен быть окончательным. |
| Направление и ориентация детали | Важно для раскладки, маркировки и правильного попадания детали в пояс или узел. | Верх/низ, левая/правая кромка, номер пояса, место установки. |
Операционный контроль в цехе
Контроль разметки и резки удобнее вести по операциям. Тогда ошибка не доходит до сварки, где исправление уже дороже и заметнее по геометрии.
| Операция | Что контролировать | Типовая проблема |
|---|---|---|
| Раскладка | Соответствие карте раскроя, экономия металла без нарушения ориентации и маркировки. | Деталь вырезали правильно по размеру, но перепутали позицию или сторону. |
| Разметка | Базовые линии, контрольные размеры, диагонали, привязку отверстий и кромок. | Разметку ведут от “удобной” кромки, не проверив ее прямолинейность. |
| Термическая резка | Режим резки, качество реза, увод факела, перегрев, остаточные наплывы. | Кромка требует большой зачистки, и фактический размер уходит из допуска. |
| Зачистка | Удаление грата, наплывов, шлака, острых кромок и повреждений поверхности. | Зачисткой “исправляют” рез, но снимают лишний металл. |
| Повторная маркировка | Перенос номера детали и плавки на заготовку после резки. | После дробеструя или перемещения заготовка становится безымянной. |
| Приемка заготовки | Фактические размеры, диагонали, состояние кромок, комплектность партии. | Заготовки отправляют дальше без отдельного контроля перед стыковкой. |
Пример производственной ошибки
В цехе вырезали лист нижнего пояса с припуском под обработку кромки, но после резки номер детали не перенесли. На участке зачистки лист попал в общую стопку с похожими заготовками. По размеру он близок к другой позиции, но отличается назначением и местом в поясе. На сборке лист “подошел”, но позже выяснилось, что прослеживаемость по сертификату потеряна.
Что должно быть в документах
- карта раскроя или ведомость заготовок с позициями элементов;
- связь каждой заготовки с сертификатом, плавкой и исходным листом;
- отметка о входном контроле листа до запуска в резку;
- результаты контроля размеров, диагоналей и состояния кромок;
- отметки о переносе маркировки после резки, зачистки и обработки;
- перечень отклонений и решений по деталям, которые требуют исправления;
- подписи ответственных за операционный и приемочный контроль.
Типовые ошибки
- режут лист до проверки маркировки и сертификата;
- не проверяют диагонали заготовки после разметки;
- оставляют припуск “по привычке”, без связи с последующей обработкой;
- не учитывают термический увод и качество кромки после резки;
- теряют номер детали после резки, дробеструя или перемещения;
- не отделяют годные заготовки от деталей, требующих исправления;
- передают заготовку на стыковку без приемочного контроля.
Нормативная документация
- ГОСТ 31385-2023 - вертикальные цилиндрические стальные резервуары: требования к изготовлению, обработке проката, сварным соединениям, контролю, маркировке, транспортированию, монтажу и приемке.
- ГОСТ 23118-2019 - стальные строительные конструкции: требования к изготовлению, маркировке, приемке, документу о качестве, операционному и приемочному контролю.
- Рабочая документация КМ/КМД, карты раскроя, технологические инструкции цеха и план качества - определяют конкретные размеры, припуски, маркировку и контрольные точки для изделия.
