Понтон РВС: что проверить в проекте до заказа и выпуска КМ
Понтон нельзя оставить в проекте одной строкой «комплект поставщика». До выпуска КМ нужно увязать его со стенкой и днищем РВС, стационарной крышей, колоннами, приборами, пенными устройствами и всеми режимами эксплуатации. Иначе коллизии обнаружатся после изготовления резервуара или уже во время монтажа.
Главная мысль
Понтон, РВС и резервуарное оборудование проектируют как одну систему. Граница поставки не должна превращаться в границу ответственности.

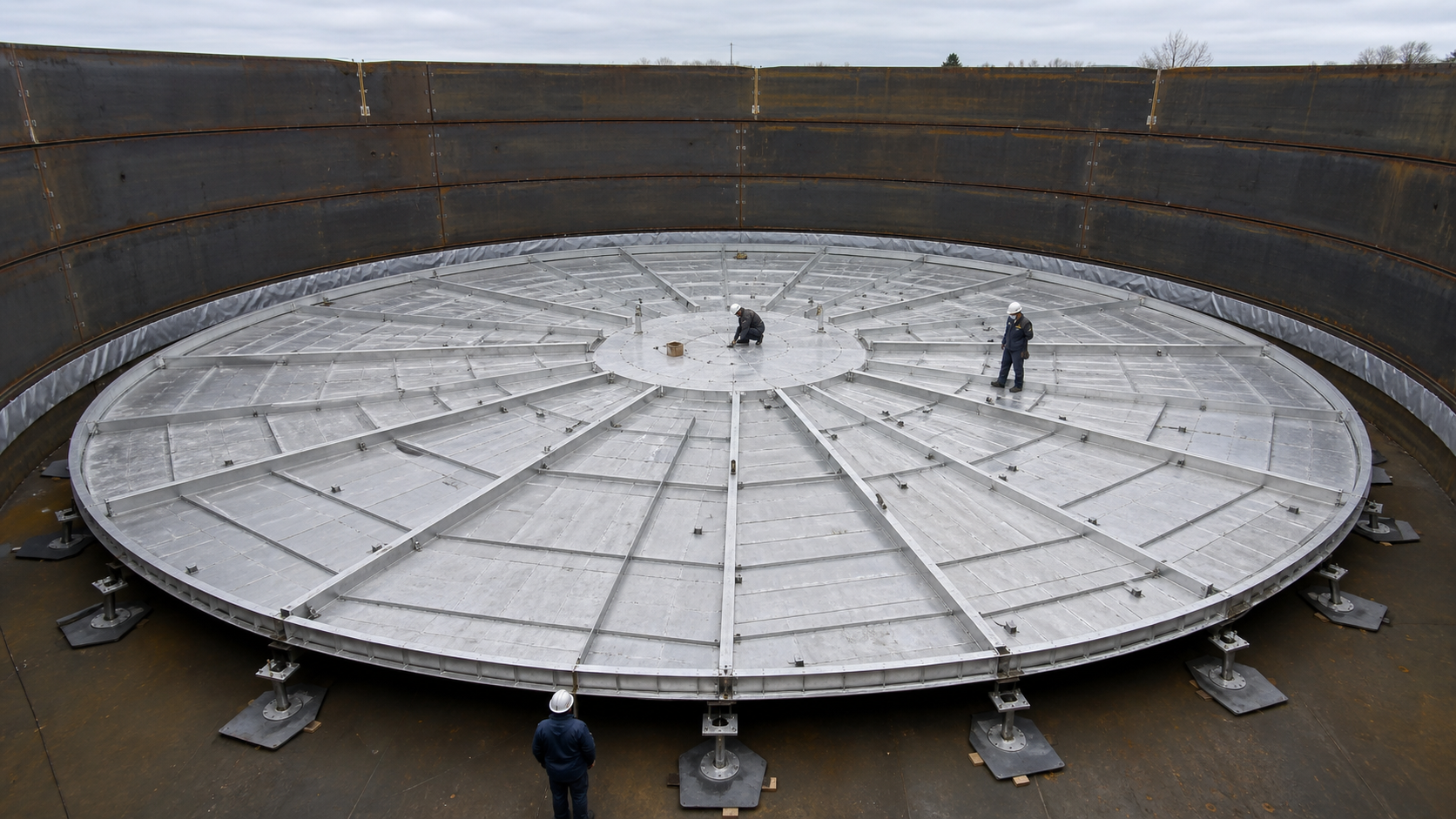

Что такое понтон и чем он отличается от плавающей крыши
Понтон, или внутренняя плавающая крыша, находится внутри РВС под стационарной крышей и перемещается вместе с уровнем продукта. Его задача - уменьшить площадь свободной поверхности жидкости и связанные с ней потери от испарения. Понтон не делает резервуар герметичным, не отменяет дыхательную арматуру и не заменяет систему пожарной безопасности.
| Конструкция | Что находится сверху | Что важно для проекта |
|---|---|---|
| РВС со стационарной крышей | Жестко закрепленная крыша, под ней свободное газовое пространство. | Дыхание, вакуум, давление, снег, ветер, оборудование крыши и доступ. |
| РВСП с понтоном | Стационарная крыша и внутренний понтон на поверхности продукта. | Совместная компоновка понтона, затвора, колонн, проходок, приборов и пожаротушения. |
| РВСПК с плавающей крышей | Плавающая крыша является верхним покрытием резервуара. | Другая расчетная и пожарная схема; требования нельзя автоматически переносить на РВСП. |
Тип конструкции выбирают по продукту, технологическому режиму, требованиям к сокращению выбросов, пожарной безопасности, климату и эксплуатационной стратегии. Один только объем РВС не определяет решение.
Что согласовать до выпуска КМ
Заказ понтона до фиксации исходных данных создает ложное ощущение, что сложная часть уже передана поставщику. На самом деле поставщику нужна согласованная геометрия резервуара и всех устройств, проходящих через рабочую зону понтона.
- Продукт и режим. Плотность во всем рабочем диапазоне, температура, химический состав, допустимость контакта материалов, минимальный и максимальный уровни.
- Геометрия РВС. Внутренний диаметр, фактические допуски стенки, конструкция днища и стационарной крыши, наличие центральной и промежуточных колонн.
- Тип понтона. Конструктивная схема, материалы, секционирование, расчетная плавучесть, доступ для осмотра и ремонтопригодность.
- Затвор. Допустимый диапазон кольцевого зазора, совместимость с продуктом, работа при отклонениях формы стенки и способ замены.
- Опоры. Рабочее и ремонтное положения, узлы регулировки, реакции на днище, распределительные подкладки и доступ к фиксаторам.
- Проходки. Колонны крыши, направляющие, уровнемеры, пробоотборники, датчики, кабели и другие вертикальные элементы.
- Пожаротушение и вентиляция. Принятая схема подачи пены, пенобарьер, вентиляция надпонтонного пространства и требования пожарного раздела проекта.
- Монтаж и испытание. Последовательность сборки, контроль герметичности, проверка свободного хода и приемочные документы.
Матрица проектных интерфейсов
Полезно оформить отдельную матрицу, в которой видно, кто выдает исходные данные и где подтверждается совместимость решений.
| Интерфейс | Что проверяют | Что должно остаться в документации |
|---|---|---|
| Понтон - стенка | Кольцевой зазор, диапазон работы затвора, местные отклонения формы и сварные швы стенки. | Поперечный разрез, требования к геометрии, спецификация затвора и допуски монтажа. |
| Понтон - днище | Положения опор, местные реакции, подкладки, препятствия и доступ к сливным устройствам. | План опор с координатами, узлы подкладок и требования к днищу. |
| Понтон - колонны крыши | Размеры проходок, уплотнения, допустимые перемещения и отсутствие зацепления на всем ходе. | Совмещенный план РВС и понтона с номерами всех проходок. |
| Понтон - приборы | Направляющие трубы, уровнемеры, сигнализаторы, пробоотбор и зоны обслуживания. | Ведомость проходок и согласованные задания смежным разделам. |
| Понтон - пожаротушение | Тип пенобарьера, направление подачи пены, расчетная площадь и отсутствие коллизий. | Согласованные чертежи КМ, технологического и пожарного разделов. |
| Понтон - эксплуатация | Посадка на опоры, доступ, очистка, контроль затвора, ремонт и безопасное освобождение резервуара. | Руководство по эксплуатации, регламент осмотров и перечень ограничений. |
Что проверяют расчетом
Для понтона недостаточно показать, что средняя плотность конструкции меньше плотности продукта. Расчетный отчет должен подтверждать работу системы для заданной геометрии и предусмотренных состояний.
| Проверка | Практический вопрос | Результат |
|---|---|---|
| Плавучесть | Сохраняются ли требуемый запас и положение понтона при минимальной расчетной плотности продукта? | Осадка, надводный борт и запас плавучести для принятых состояний. |
| Аварийное состояние | Что происходит при предусмотренном нормативом повреждении или потере герметичности секции? | Положение понтона, возможность безопасной работы и критерии вывода из эксплуатации. |
| Прочность настила и каркаса | Выдерживают ли элементы монтажные, эксплуатационные и ремонтные воздействия? | Усилия, напряжения, прогибы и требования к узлам. |
| Опорные стойки | Передаются ли реакции на днище без недопустимых местных деформаций? | Реакции, схема размещения, подкладки и допустимые положения. |
| Перемещение | Может ли понтон проходить весь рабочий диапазон без перекоса, вращения и зацепления? | Направляющие, зазоры и ограничения по геометрии резервуара. |
| Электрическая взаимосвязь | Обеспечено ли надежное соединение подвижной конструкции с корпусом во всем диапазоне хода? | Схема, количество и расположение гибких связей по применимым требованиям. |
Численные критерии принимают по применимой нормативной документации, техническому заданию и документации изготовителя. Авторская упрощенная формула здесь опаснее, чем полный перечень проверяемых состояний.
Подробный пример: проверка проекта РВСП-5000
В проекте РВСП-5000 стационарная крыша опирается на центральную колонну. В технологической части предусмотрены направляющая труба уровнемера и пробоотборник. Поставщик понтона получил только внутренний диаметр и плотность продукта, а оборудование появилось на плане позднее.
- Собирают совмещенный план. На один чертеж наносят стенку, колонну, направляющую, уровнемер, пробоотборник, люки, пенное оборудование, опоры понтона и зоны обслуживания.
- Проверяют весь ход. Для каждой проходки рассматривают кольцевой зазор и уплотнение в нижнем, рабочем и верхнем положениях, а не только на одном уровне.
- Уточняют опоры. Отдельно показывают рабочее и ремонтное положения, координаты, реакции и распределительные элементы на днище. Стойка не должна опираться в случайную точку тонкого настила.
- Увязывают пожаротушение. Тип и положение пенобарьера, подача пены и расчетная площадь должны соответствовать принятой схеме РВСП, а не копироваться из проекта резервуара с плавающей крышей.
- Фиксируют ревизию. Поставщику понтона передают замороженную ведомость проходок. Любое добавление прибора после этого проходит повторную проверку коллизий.
- Назначают приемку. В программе монтажа и гидроиспытания предусматривают контроль герметичности, наблюдение за движением, посадку на опоры и исполнительную фиксацию зазоров.
Результатом проверки становится не пометка «согласовано», а комплект увязанных чертежей, расчетов и требований к монтажу. После него поставщик понтона и разработчик КМ работают с одной геометрией.
Типичные ошибки
- Понтон указан только в спецификации. В КМ нет проходок, опор, затвора и требований к геометрии стенки.
- Приборы добавлены после заказа. Направляющая или уровнемер попадают в настил либо требуют переделки готового понтона.
- Опоры показаны условно. Нет координат, ремонтного положения, реакций и решений для распределения нагрузки на днище.
- Затвор выбран без диапазона зазора. Не учтены допускаемые отклонения формы стенки и возможность обслуживания.
- РВСП принят как резервуар с плавающей крышей. Ошибка переходит в пожарный расчет и компоновку оборудования.
- Проверен только нормальный режим. В отчете нет предусмотренных аварийных состояний, посадки на опоры и монтажных воздействий.
- Нет управления ревизиями. Поставщик, технолог и разработчик КМ используют разные версии плана резервуара.
Что должно быть в выдаваемом комплекте
| Документ | Минимальное содержание |
|---|---|
| Исходные данные и технические требования | Продукт, плотность, уровни, режимы, материалы, срок службы, тип понтона и область применения норм. |
| Совмещенный план и разрез | Стенка, колонны, проходки, опоры, затвор, пенобарьер, минимальные и максимальные положения. |
| Ведомость проходок | Номер, назначение, координаты, габарит, уплотнение, ответственный раздел и статус согласования. |
| Расчетный отчет | Плавучесть, аварийные состояния, прочность, опоры, перемещения и электрическая взаимосвязь. |
| Требования к монтажу и контролю | Последовательность сборки, допуски, герметичность, свободный ход, посадка на опоры и исполнительные измерения. |
| Эксплуатационная документация | Ограничения, осмотры, очистка, ремонт, контроль затвора, проходок, связей и опор. |
Связанные материалы
- Крыша РВС: стационарная, понтон или плавающая - как выбрать конструкцию покрытия до проработки конкретного понтона.
- Проектирование резервуаров РВС - расчеты, КМ, КМД и координация смежных решений.
- Пенное пожаротушение РВС - какие исходные данные согласовать до расчета.
- Заземление РВС и защита от статического электричества - контроль электрических связей и монтажных решений.
- Проверка КМД резервуара - коллизии перед запуском изготовления.
- Люки и лазы РВС - доступ, усиление и увязка с оборудованием.
Нормативная документация
- ГОСТ 31385-2023 с поправкой, введенной 16.12.2025, - основной стандарт по проектированию, изготовлению, монтажу и испытаниям РВС, включая требования к понтонам и плавающим крышам.
- ГОСТ Р 58619-2019 «Оборудование резервуарное. Понтоны» - применяется в своей области: понтоны РВС объемом 100-50 000 м³ на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов. Для других объектов применимость закрепляют отдельно.
- СП 155.13130.2014 с изменениями № 1 и № 2 - требования пожарной безопасности складов нефти и нефтепродуктов; область применения проверяют для конкретного объекта.
- ТР ЕАЭС 043/2017 - требования к средствам обеспечения пожарной безопасности и пожаротушения, попадающим в область регламента.
- Техническое задание, КМ, документация поставщика понтона, технологический и пожарный разделы проекта - совместно определяют геометрию, режимы, границы поставки и ответственность за интерфейсы.
Применимость документов и их действующую редакцию проверяют на дату проектирования с учетом назначения объекта, продукта и требований заказчика.
