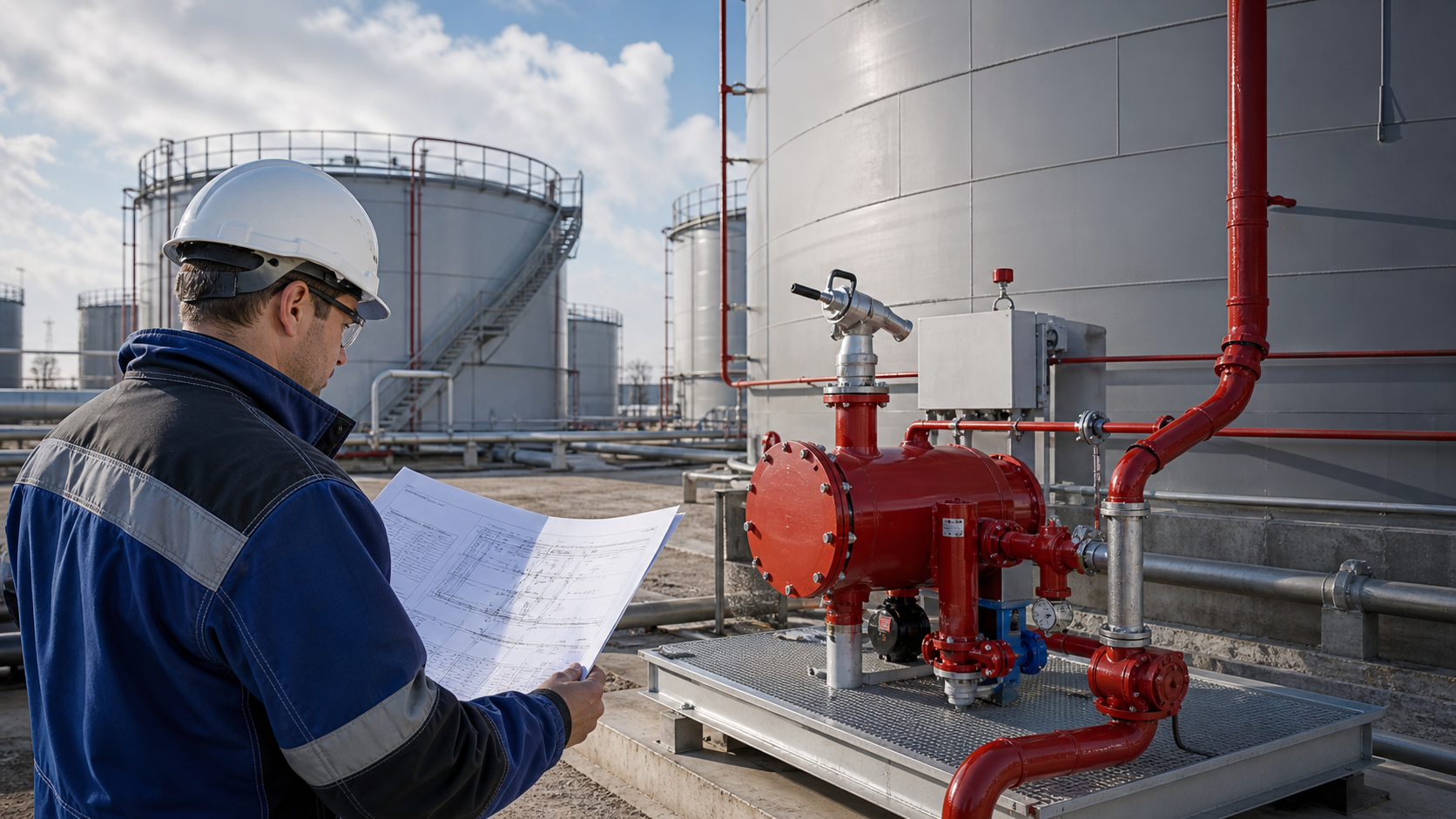

Пенное пожаротушение РВС: что задать в проекте до расчета
Пенное пожаротушение резервуара нельзя считать “в конце проекта”, когда диаметр, продукт, обвязка, пенокамеры и площадки уже нарисованы. Для РВС система пожаротушения связана с типом продукта, площадью зеркала, способом подачи пены, запасом пенообразователя, трассировкой трубопроводов и доступом для обслуживания.
Почему это нужно решать заранее
Резервуар может быть правильно рассчитан по металлу, но неудобен или проблемен с точки зрения пожаротушения. Например, пенокамера попадает в конфликт с лестницей, трубопровод идет через неудобную зону, отсутствует место для обслуживания арматуры или не учтен фактический продукт.
Для РВС важно не просто “поставить пеногенератор”, а увязать систему с конструкцией резервуара: крышей, верхним поясом, площадками обслуживания, молниезащитой, технологическими трубопроводами и исполнительной документацией.
Исходные данные
| Что задать | Зачем это нужно |
|---|---|
| Продукт | От продукта зависят пожарная опасность, применимость пенообразователя, интенсивность подачи и требования к запасу. |
| Диаметр резервуара | Диаметр определяет площадь зеркала продукта и базовый расход раствора пенообразователя. |
| Тип крыши | Стационарная крыша, понтон или плавающая крыша меняют схему подачи пены и зоны, которые нужно защищать. |
| Способ подачи пены | Пенокамеры, пеногенераторы, линии раствора и узлы присоединения должны быть согласованы с конструкцией РВС. |
| Водоснабжение | Нужно подтвердить расход, давление, длительность подачи и возможность одновременной работы с другими системами. |
| Доступ для обслуживания | Арматура, пенокамеры и контрольные узлы должны быть доступны для осмотра, испытаний и ремонта. |
Расчетная логика
Ниже приведена упрощенная инженерная схема. В рабочем проекте значения интенсивности, длительности подачи, коэффициенты запаса и требования к оборудованию принимают по действующим нормам, категории объекта, виду продукта и принятой схеме пожаротушения.
Пример масштаба
Рассмотрим условный РВС диаметром 20 м. Площадь зеркала продукта:
Что важно в конструкции РВС
Пожаротушение нельзя отрывать от металлоконструкций. Пенокамеры и трубопроводы создают отверстия, нагрузки, площадки обслуживания и требования к доступу. Их нужно заранее увязать с верхним поясом, крышей, лестницей, ограждениями, молниезащитой и технологической обвязкой.
- место установки пенокамер не должно конфликтовать с лестницами, площадками и патрубками;
- врезки должны быть отражены в КМ/КМД и учтены при изготовлении;
- арматура должна быть доступна для осмотра и испытаний;
- трассы трубопроводов нужно согласовать с обслуживанием резервуара;
- масса труб, опор и узлов крепления должна быть понятна для конструкции.
Типовые ошибки
- систему пожаротушения начинают проектировать после выпуска основных чертежей РВС;
- берут диаметр резервуара, но не уточняют фактический продукт и режим хранения;
- не проверяют водоснабжение по расходу, давлению и длительности подачи;
- не оставляют место для обслуживания пенокамер и арматуры;
- не связывают пенную систему с КМ/КМД и картой врезок;
- назначают пенообразователь без проверки его применимости к продукту и объекту.
Что передать проектировщику
Для нормального расчета и компоновки нужны: генплан, диаметр и высота РВС, тип крыши, продукт, температура хранения, категория объекта, схема водоснабжения, требования заказчика, расположение лестниц и площадок, технологические патрубки, зоны обслуживания и ограничения по трассировке трубопроводов.
Если эти данные не заданы, проектировщик пожаротушения будет вынужден принимать допущения. Потом эти допущения часто конфликтуют с металлом, технологией или монтажом.
Нормативная документация
- Федеральный закон № 123-ФЗ - технический регламент о требованиях пожарной безопасности.
- СП 155.13130.2014 с изменением №2, действующим с 1 марта 2024 года, - склады нефти и нефтепродуктов, требования пожарной безопасности.
- СП 485.1311500.2020 - установки пожаротушения автоматические, нормы и правила проектирования.
- ГОСТ Р 50588-2012 - пенообразователи для тушения пожаров, общие технические требования и методы испытаний.
