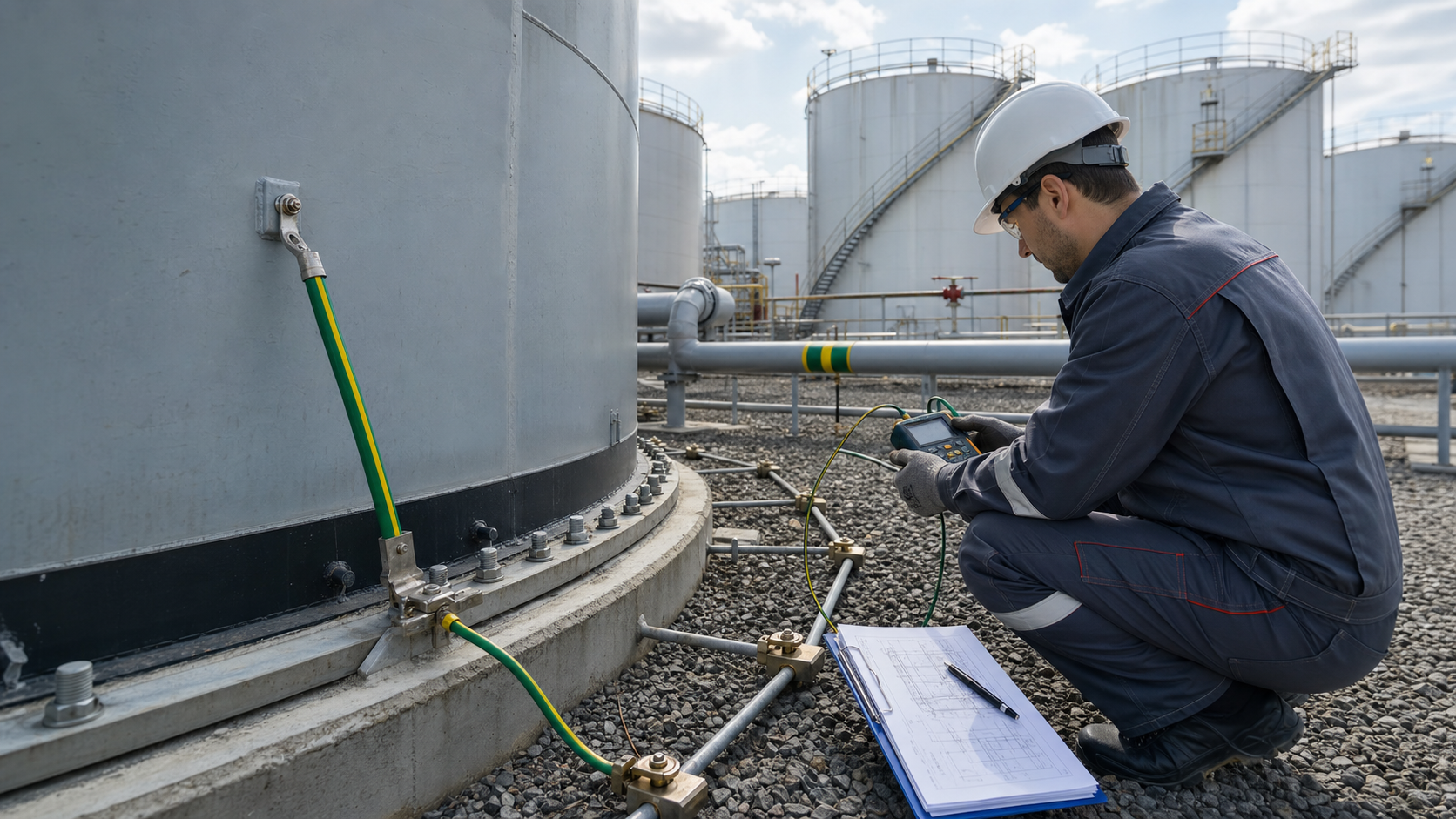

Заземление РВС и защита от статического электричества
Заземление резервуара часто воспринимают как отдельный контур рядом с фундаментом. На практике это система: корпус РВС, трубопроводы, фланцы, лестницы, площадки, понтон, молниезащита и измеряемая электрическая связь между ними. Если цепь где-то разорвана, красивый чертеж не гарантирует безопасность.
Инженерный смысл
РВС работает с продуктами, при движении которых может накапливаться статический заряд. Заполнение, слив, перемешивание, падение струи, фильтрация, движение по трубопроводам и работа понтона создают условия, при которых нужна надежная электрическая связь между элементами.
Задача заземления - не просто “уход тока в землю”. Нужно обеспечить выравнивание потенциалов, непрерывность цепи и возможность подтвердить это измерениями. Поэтому заземление резервуара должно быть связано с конструктивом, технологической обвязкой и исполнительной документацией.
Что входит в систему
| Элемент | Что проверить |
|---|---|
| Корпус РВС | Количество точек присоединения, доступность соединений, защита от коррозии, связь с контуром заземления. |
| Технологические трубопроводы | Электрическая непрерывность, перемычки на фланцевых соединениях, связь с общей системой уравнивания потенциалов. |
| Понтон или плавающая крыша | Гибкие перемычки, контакт с корпусом, отсутствие разрыва цепи при движении понтона. |
| Лестницы и площадки | Связь металлических элементов с корпусом и отсутствие изолированных участков. |
| Молниезащита | Совместимость с заземляющим устройством и отсутствие конфликтов между токоотводами, площадками и трубопроводами. |
| Исполнительная документация | Акты скрытых работ, схема заземления, протоколы измерений и привязка фактических точек подключения. |
Проверочная логика
Для проекта и приемки важно разделять сопротивление заземляющего устройства и сопротивление электрической связи между элементами. Хороший контур не поможет, если перемычка на фланце отсутствует или понтон электрически “плавает” отдельно от корпуса.
Пример проверки
Предположим, после монтажа выполнены измерения сопротивления заземляющего устройства и электрической связи между элементами резервуара. В проекте задано допустимое значение для проверяемой цепи: не более 0,05 Ом.
Что заложить в проект
- точки присоединения корпуса РВС к заземляющему устройству;
- схему уравнивания потенциалов для трубопроводов, площадок и оборудования;
- перемычки на фланцах, вставках и участках с возможным нарушением непрерывности;
- решение для понтона или плавающей крыши, если они предусмотрены;
- доступность всех контрольных точек после монтажа теплоизоляции и обвязки;
- перечень измерений и протоколов, которые должны войти в исполнительную документацию.
Типовые ошибки
- рисуют контур заземления, но не показывают фактические точки подключения к резервуару;
- забывают перемычки на фланцевых соединениях трубопроводов;
- не проверяют электрическую связь понтона с корпусом;
- закрывают контрольные соединения теплоизоляцией или площадками;
- не увязывают заземление с молниезащитой и технологической обвязкой;
- сдают объект без понятной схемы измерений и протоколов.
Нормативная документация
- ПУЭ, глава 1.7 - заземление и защитные меры электробезопасности.
- Федеральные нормы и правила промышленной безопасности для складов нефти и нефтепродуктов - требования к безопасной эксплуатации объектов хранения.
- Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности - требования к отводу зарядов и уравниванию потенциалов.
- СО 153-34.21.122-2003 - инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций.
- ГОСТ 31385-2023 - требования к вертикальным цилиндрическим стальным резервуарам в части проектной увязки конструктивных элементов.
