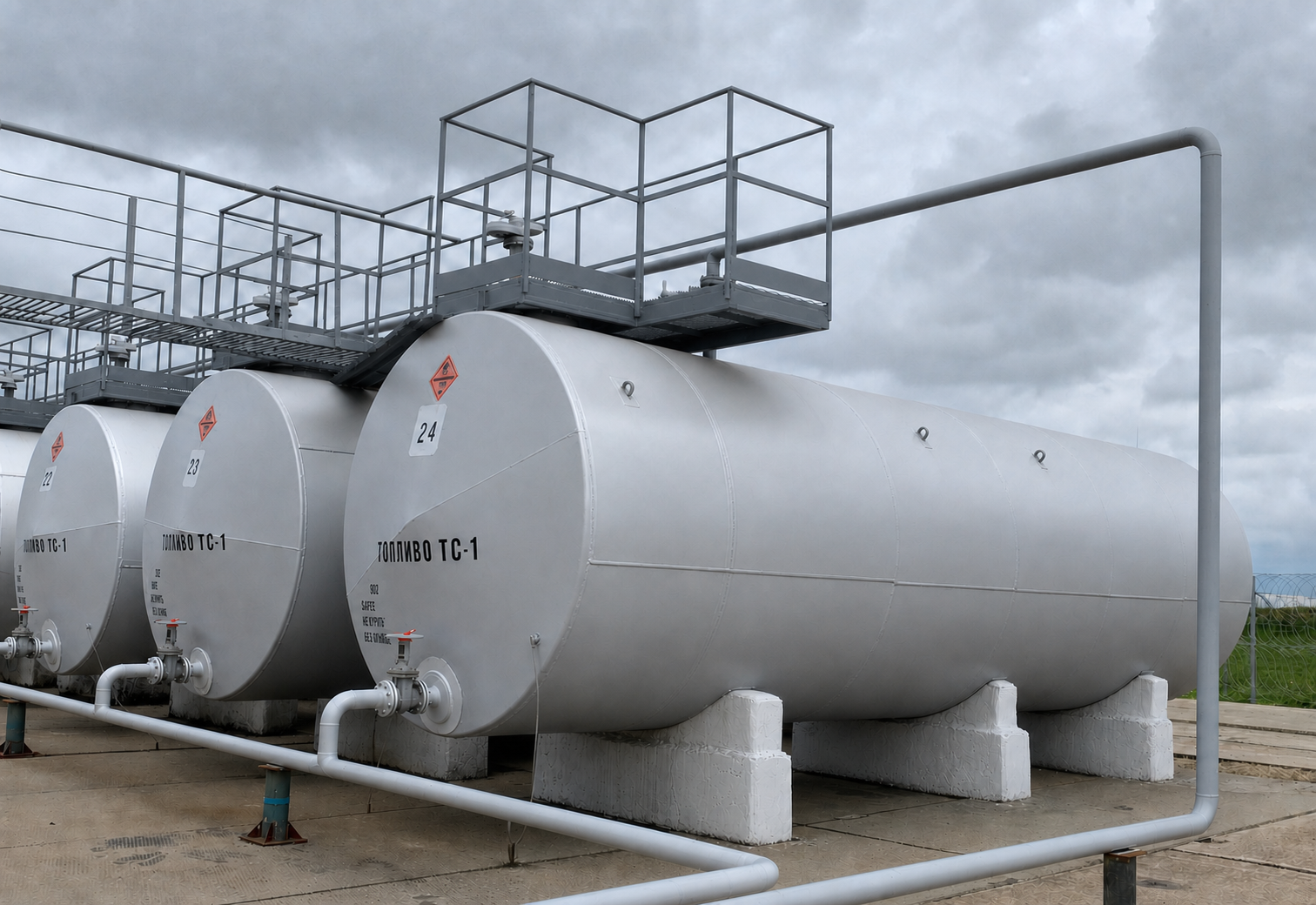

Лестницы и площадки обслуживания РГС: компоновка, крепление и безопасный доступ

К каким узлам нужен доступ

На верхней образующей РГС могут находиться люк, дыхательная арматура, измерительные приборы, сигнализаторы уровня, патрубки налива и резервные присоединения. Для каждого узла нужно понимать не только частоту осмотра, но и саму операцию: открыть крышку, снять прибор, затянуть крепеж, поднять деталь или установить переносное средство контроля.

Рабочая зона должна оставаться свободной при полностью открытой крышке люка и установленной арматуре. Узкая полоса настила, с которой можно только дотянуться рукой, не считается полноценной площадкой обслуживания.

Компоновка начинается с маршрута человека

Исходные данные для проекта

• наружный диаметр РГС, отметка оси и высота опор;
• координаты, высоты и габариты люков, патрубков, арматуры и приборов;
• перечень операций обслуживания и масса снимаемых деталей;
• расчетные временные, снеговые, ветровые и монтажные нагрузки;
• температурное и климатическое исполнение, категория коррозионной среды;
• транспортный габарит РГС и допустимая степень заводской сборки;
• положение трубопроводов, кабельных трасс, фундаментов и соседнего оборудования;
• требования заказчика к настилу, ограждениям, калиткам и противоскольжению.

Размеры стандартных элементов нельзя выбирать раньше, чем определены рабочие операции и нагрузки. ГОСТ 23120-2016 дает техническую основу для стальных лестниц, площадок и ограждений в своей области применения, но конкретную расчетную схему и сочетания нагрузок устанавливает проект.

Независимый каркас или крепление к резервуару

Самостоятельная этажерка передает нагрузку на собственные стойки и фундамент. Такое решение уменьшает влияние площадки на оболочку РГС, упрощает замену настила и позволяет собирать доступ после установки резервуара. Но каркас занимает место и требует согласования анкеров, основания и температурных перемещений относительно РГС.

Площадка, закрепленная на резервуаре, компактнее при транспортировке и может поставляться укрупненным блоком. При этом каждое крепление к тонкой обечайке должно быть заложено в конструкторской документации. Нельзя приваривать кронштейны по месту к готовому корпусу без проверки местной прочности, положения швов, покрытия и допустимости сварочных работ.

Какие нагрузки учитывать

Настил, ступени и ограждения

Для наружной площадки обычно выбирают решетчатый или просечно-вытяжной настил, который не удерживает воду и снег. Размер ячейки, несущую полосу и шаг опор назначают по нагрузке. Лист без противоскользящей поверхности становится опасным при конденсате, осадках и следах продукта.

Ограждение должно быть непрерывным по открытым сторонам. В зоне выхода лестницы предусматривают безопасное закрытие проема, а внизу ограждения — бортовой элемент, если этого требует принятая конструкция и оценка риска падения предметов. Поручень не должен служить опорой для трубопровода, кабельного лотка или съемной крышки.

Узлы крепления и защита от коррозии

1. Стойки и связи каркаса увязывают с фундаментом, проходами и зонами обслуживания опор РГС.
2. Фланцевые и болтовые стыки располагают так, чтобы крепеж можно было установить и проконтролировать.
3. Сварные швы оставляют доступными для визуального и измерительного контроля до нанесения покрытия.
4. В замкнутых карманах и на горизонтальных полках исключают застой воды либо предусматривают дренирование.
5. Систему покрытия выбирают для фактической среды, а повреждения после монтажа восстанавливают совместимым материалом.
6. Контакт оцинкованных и окрашенных деталей, а также возможные гальванические пары учитывают в рабочей документации.

Изготовление, перевозка и монтаж

Площадку разбивают на отправочные элементы с учетом длины транспорта, массы блока и доступного крана. Если лестницу везут вместе с РГС, проверяют общий габарит, точки крепления на время перевозки и отсутствие передачи транспортных усилий на патрубки и люки.

На площадке сначала выверяют резервуар и независимый каркас, затем устанавливают марши, настил и ограждения. Принудительно совмещать несовпавшие отверстия монтажными болтами нельзя: это признак ошибки геометрии, положения фундамента или отправочных марок.

Практический пример

У наземного РГС верхний люк и уровнемер первоначально оказались по разные стороны от узкой площадки. Для снятия уровнемера обслуживающему персоналу пришлось бы тянуться через люк, а открытая крышка перекрывала выход с лестницы.

Компоновку изменили до выпуска КМД: расширили рабочую зону, перенесли вход к свободному торцу площадки, разнесли люк и прибор, а каркас выполнили независимым от обечайки. В чертежи добавили габарит открывания крышки, монтажный зазор и нагрузки на фундамент площадки. Это устранило коллизию без переделки готового РГС.

Типичные ошибки

• рисовать лестницу после завершения компоновки всех патрубков;
• делать площадку только по ширине люка без рабочей зоны для человека и инструмента;
• оставлять разрыв ограждения у выхода с лестницы без безопасного закрытия;
• опирать трубопровод или тяжелую арматуру на ограждение площадки;
• приваривать кронштейны к обечайке РГС без расчетной проверки;
• не учитывать открывание крышки, снятие приборов и транспортный габарит;
• располагать стойки над проходами, анкерами РГС или инженерными сетями;
• закрывать покрытием непроверенные сварные и болтовые соединения.

Что проверяют при приемке

• марки элементов и соответствие сборочной схеме;
• геометрию лестницы, площадки, стоек, связей и ограждений;
• непрерывность настила и отсутствие опасных выступов;
• затяжку и фиксацию болтовых соединений;
• качество сварных швов и восстановление покрытия;
• свободное открывание люков и доступ к каждой единице арматуры;
• отсутствие контакта площадки с корпусом там, где проектом предусмотрен зазор;
• состояние анкеров и передачу нагрузок на фундамент.

Связанные материалы

• Патрубки и люки РГС: размещение, усиление и контроль сварки
• Монтаж РГС на фундамент: выверка опор, уклон и подливка
• Сборка лестниц, площадок и ограждений для РВС
• Опросный лист на РГС: данные для проекта и изготовления

Нормативная документация

• ГОСТ 17032-2022 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия» — действующий базовый стандарт для РГС.
• ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные. Технические условия» — технические требования в установленной стандартом области применения.
• ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» с действующими изменениями — изготовление и приемка стальных конструкций.
• ГОСТ 12.2.003-91 «Оборудование производственное. Общие требования безопасности» — общие требования безопасности при монтаже, эксплуатации и обслуживании.
