Хлопушка приемо-раздаточного патрубка РВС: управление и причины отказа
Хлопушка закрывает проход приемо-раздаточного патрубка изнутри резервуара и помогает ограничить истечение продукта при нештатной ситуации на наружной обвязке. Но это не универсальная аварийная арматура: работоспособность узла зависит от проекта, состояния шарнира, седла, тяги и правильной последовательности операций.
Главная проверка
Команда на закрытие еще не доказывает герметичность: нужно подтвердить полный ход механизма и фактическую посадку диска на седло.
Что называют хлопушкой РВС
В практике резервуарных парков хлопушкой называют внутреннее запорное устройство приемо-раздаточного патрубка. Основные элементы узла - диск или заслонка, седло, ось с шарниром и приводная связь с наружным механизмом управления. Конструкция может отличаться: трос, цепь, тяга, лебедка или иной привод назначаются проектом и документацией изготовителя.
Хлопушка не является обязательной одинаковой деталью для каждого РВС. Необходимость установки, исполнение и алгоритм управления определяют проект, технологическая схема, свойства продукта и требования эксплуатирующей организации.
Хлопушка находится со стороны продукта. При закрытии диск должен перекрыть проход патрубка, а при открытии - не создавать недопустимого сопротивления потоку. Наружная задвижка, электропривод, блокировки и хлопушка образуют систему только тогда, когда их совместная работа предусмотрена проектом и эксплуатационной инструкцией.
Что хлопушка может и чего не может
| Задача | Роль хлопушки | Ограничение |
|---|---|---|
| Ограничить истечение при повреждении наружной линии | Закрывает проход со стороны резервуара. | Помогает только при исправном приводе и чистом седле. |
| Изолировать участок для ремонта | Может быть дополнительным барьером. | Не заменяет принятую схему отключения, опорожнения и контроля атмосферы. |
| Управлять обычным приемом и выдачей | Работает в предусмотренной проектом последовательности. | Недопустимо менять алгоритм без проверки гидравлики и оборудования. |
| Обеспечить герметичность | Снижает или прекращает поток при плотной посадке. | Износ, отложения и перекос могут оставить неплотность. |
Что проверить перед операцией
- Сверить положение хлопушки и наружной арматуры с технологической схемой и журналом переключений.
- Осмотреть наружный механизм: лебедку или привод, тягу, трос, цепь, направляющие, крепления и указатель положения.
- Убедиться, что рабочая зона ограждена, а операция разрешена ответственным лицом.
- Выполнить пробный ход в пределах инструкции без рывков и ударной нагрузки.
- Подтвердить крайние положения по фактическому ходу механизма, а не только по бирке или сигналу.
- Проверить, что изменение положения не создает опасного перепада давления или гидравлического удара.
Если усилие резко выросло, ход стал короче или механизм не удерживает положение, продолжать операцию за счет удлинителя или ударов нельзя. Сначала устанавливают причину сопротивления.
Почему хлопушка не закрывается
- Донные отложения. Осадок или посторонний предмет попадает между диском и седлом.
- Коррозия шарнира. Ось заедает, а приводное усилие расходуется на деформацию тяги или троса.
- Перекос диска. Износ втулок или повреждение крепления меняют траекторию закрытия.
- Растяжение связи. Трос, цепь или тяга дают ложное крайнее положение при неполной посадке.
- Повреждение седла. Забоины, коррозия и твердые отложения не позволяют получить плотный контакт.
- Ошибка после ремонта. Механизм собран без проверки полного хода, направления действия и фиксации соединений.
Как отличить неисправность от неправильной операции
| Признак | Возможная причина | Действие |
|---|---|---|
| Привод дошел до упора слишком рано | Слабина или неверная регулировка тяги. | Сверить фактический ход и настройку по документации. |
| Усилие возрастает рывками | Заедание шарнира, деформация или отложения. | Остановить операцию и исключить перегрузку механизма. |
| После закрытия поток сохраняется | Неполная посадка, поврежденное седло или посторонний предмет. | Не считать хлопушку герметичным барьером. |
| Положение меняется самопроизвольно | Неисправна фиксация привода или оборвана связь. | Вывести механизм из работы по установленной процедуре. |
Осмотр и ремонт

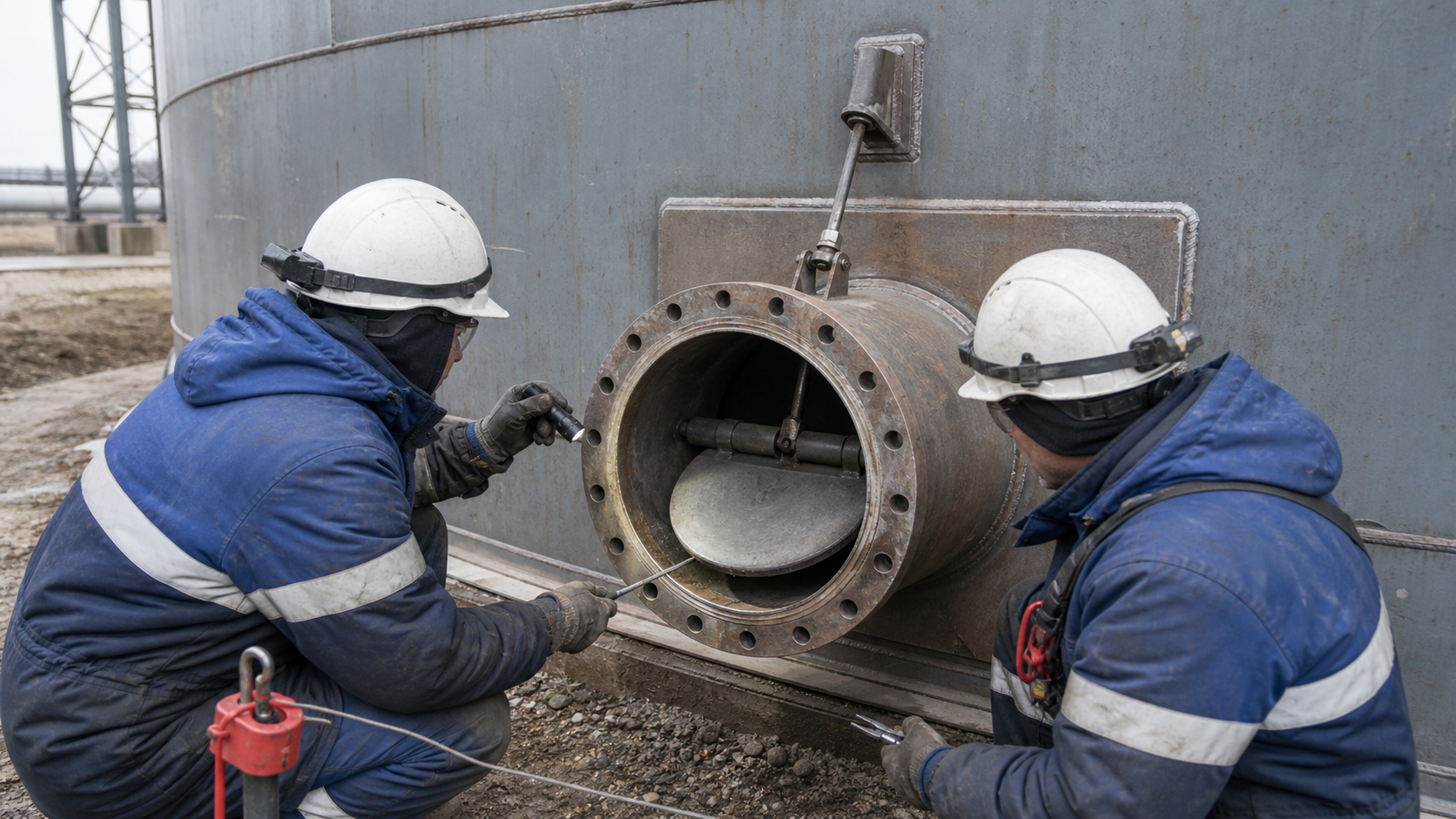

Снаружи доступны привод, крепления, направляющие и видимая часть связи. Осматривать диск, седло и внутренний шарнир можно только после вывода РВС из эксплуатации, освобождения от продукта, зачистки, дегазации и оформления безопасного допуска. Открытый патрубок не должен считаться достаточным подтверждением безопасной атмосферы.
При ремонте фиксируют исходное положение, дефекты и размеры изношенных деталей. После сборки проверяют свободный ход, крайние положения, фиксацию и посадку диска. Способ проверки плотности назначают документацией конкретного узла и программой работ. Результат заносят в ремонтный журнал или акт с указанием замененных деталей и выполненных проверок.
Типичные ошибки
- считать сигнал конечного выключателя доказательством закрытия диска;
- закрывать заедающий механизм увеличенным рычагом или ударами;
- использовать хлопушку как единственный барьер при ремонтных работах;
- регулировать трос или тягу без проверки положения диска;
- не учитывать донные отложения возле приемо-раздаточного патрубка;
- после ремонта проверять только движение привода, но не полный ход и посадку.
Связанные материалы
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 - общие требования к проектированию, изготовлению, монтажу и испытаниям стальных вертикальных резервуаров для нефти и нефтепродуктов.
- Федеральные нормы и правила «Правила промышленной безопасности складов нефти и нефтепродуктов», утвержденные приказом Ростехнадзора № 529, - требования безопасной эксплуатации технологического оборудования на применимых опасных производственных объектах.
- Федеральные нормы и правила «Правила безопасного ведения газоопасных, огневых и ремонтных работ», утвержденные приказом Ростехнадзора № 528, - подготовка и организация работ внутри выведенного из эксплуатации резервуара.
- Проект, паспорт оборудования, инструкция изготовителя и технологический регламент - обязательные источники конкретной конструкции, последовательности управления, периодичности обслуживания и критериев исправности хлопушки.
