Донные отложения в РВС: контроль и подготовка к зачистке
Осадок на днище уменьшает полезный объем, затрудняет отбор продукта, перекрывает доступ к металлу при диагностировании и создает условия для локальной коррозии под отложениями. Решение о зачистке принимают не по календарю, а по фактическому состоянию резервуара и задачам предстоящих работ.
Главная мысль
Зачистка нужна тогда, когда отложения уже мешают хранению, отбору продукта, контролю днища или ремонту.
Что скапливается на днище
Состав осадка зависит от хранимого продукта и режима эксплуатации. В нижней зоне могут накапливаться механические примеси, продукты коррозии, песок, вода, парафины, смолисто-асфальтеновые компоненты и остатки предыдущих партий. Однородным такой слой бывает редко: около приемо-раздаточных патрубков и в застойных зонах его высота и плотность различаются.
Поэтому одна контрольная точка не описывает состояние всего днища. Для наблюдения нужна повторяемая схема измерений с привязкой точек, дат и уровня продукта.
Чем опасно накопление отложений
| Последствие | Как проявляется | Что проверить |
|---|---|---|
| Потеря полезного объема | Фактическая вместимость и остаток перестают соответствовать ожидаемым значениям. | Динамику осадка и актуальность градуировочной таблицы. |
| Нарушение отбора продукта | Загрязняются фильтры, снижается стабильность выдачи, в линию попадает осадок. | Зону приемо-раздаточного патрубка, сифонный кран и донные устройства. |
| Коррозия под отложениями | Под слоем удерживаются вода и загрязнения, а состояние металла невозможно оценить снаружи. | Карту толщин и состояние покрытия после очистки. |
| Невозможность диагностики | Осадок закрывает днище, уторный шов и нижнюю часть оборудования. | Требуемую степень очистки до проведения НК. |
Как организовать контроль без входа в резервуар
Пока РВС находится в работе, используют только предусмотренные эксплуатационной документацией способы контроля. Метод выбирают с учетом продукта, конструкции крыши, измерительных люков и взрывопожарной опасности. Оборудование должно быть пригодно для конкретной среды, а открытие люков и отбор проб выполняют по утвержденной инструкции.
- Сохраняют одинаковые контрольные точки и направление обхода.
- Фиксируют уровень продукта, воды и условия измерения.
- Сопоставляют результаты с загрязнением фильтров, работой сливных устройств и качеством продукта.
- Отдельно отмечают зоны у патрубков, люков и внутренних устройств.
- Оценивают не только среднюю высоту, но и максимальные локальные скопления.
Когда зачистку откладывать нельзя
| Основание | Почему требуется очистка | Результат после зачистки |
|---|---|---|
| Ремонт днища или уторного узла | Нужны доступ к металлу и безопасная подготовка места работ. | Открытая контролируемая поверхность и возможность выполнить ремонтную технологию. |
| Полное техническое диагностирование | Отложения скрывают коррозию, дефекты сварных соединений и состояние покрытия. | Достоверные ВИК, толщинометрия и контроль швов. |
| Осадок мешает отбору продукта | Возникают засоры, загрязнение фильтров и нестабильная работа оборудования. | Восстановление нормального режима выдачи. |
| Смена продукта или покрытия | Остатки предыдущей среды могут ухудшить качество новой партии или адгезию покрытия. | Подготовленная поверхность требуемой чистоты. |

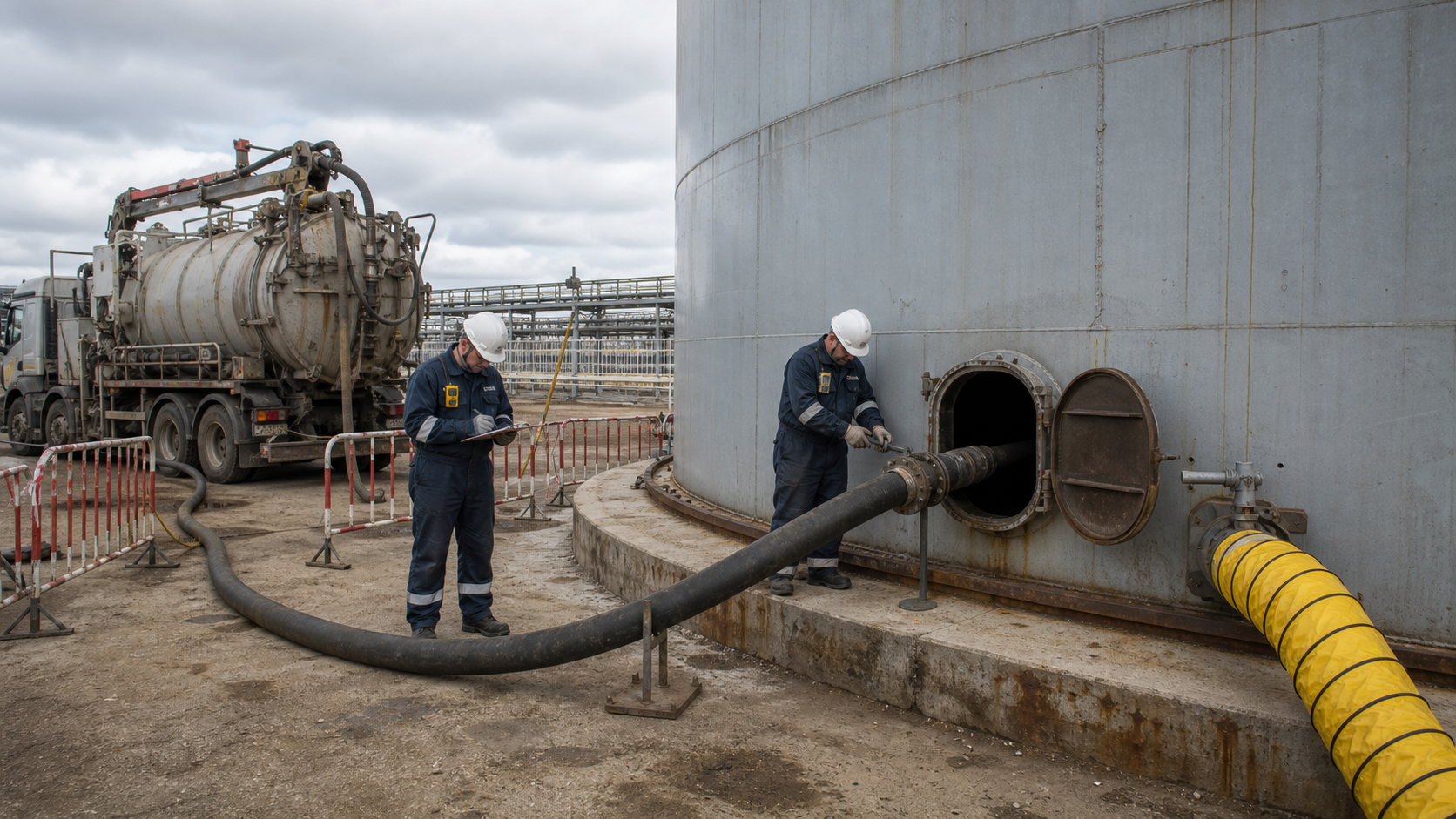

Подготовка РВС к зачистке
Очистка внутреннего объема относится к работам повышенной опасности. Конкретную последовательность определяют технологический регламент, план производства работ, наряд-допуск и эксплуатационные инструкции объекта.
- Резервуар выводят из технологической схемы, опорожняют и надежно отключают от действующих коммуникаций.
- Определяют состав и предполагаемый объем отходов, способ их откачки, временного хранения и передачи на утилизацию.
- Организуют дегазацию и вентиляцию, контроль воздушной среды и исключение источников воспламенения.
- Готовят взрывозащищенное оборудование, освещение, связь, ограждение зоны и средства спасения.
- Назначают ответственных, оформляют разрешительную документацию и проверяют готовность подрядной организации.
- Допуск людей внутрь рассматривают только после выполнения всех установленных условий и подтверждения безопасной воздушной среды.
Практический пример решения
В РВС с дизельным топливом стали чаще загрязняться фильтры, а контроль показал неравномерное увеличение донного слоя. Резервуар планировали вывести для диагностирования днища через несколько месяцев. Отдельную внеплановую очистку не назначили: зачистку включили в единый остановочный комплекс вместе с дегазацией, диагностированием и ревизией сливных устройств.
Такое решение уменьшает число выводов резервуара из работы, но подходит только при отсутствии признаков, требующих немедленной остановки. Если осадок уже нарушает безопасную эксплуатацию или качество продукта, ждать планового ремонта нельзя.
Приемка после очистки
- Днище, уторный шов и внутренние устройства доступны для запланированного осмотра.
- Приемо-раздаточные и дренажные устройства не заблокированы остатками.
- Степень очистки соответствует последующей задаче: диагностике, ремонту или нанесению покрытия.
- Отходы собраны и переданы по принятой на объекте схеме.
- Оформлены акт очистки, результаты контроля воздушной среды и документы на выполненные работы.
Типичные ошибки
- Оценивать весь резервуар по одной точке измерения.
- Назначать периодичность зачистки без учета продукта и фактической динамики осадка.
- Начинать работы без заранее определенного маршрута удаления и утилизации отходов.
- Считать дегазацию разовой операцией и прекращать контроль воздушной среды во время работ.
- Принимать очистку до того, как открыты зоны, ради которых резервуар выводили из эксплуатации.
Связанные материалы
- Сифонный кран РВС - контролируемое удаление подтоварной воды.
- Почему днище резервуара выходит из строя первым - вода, осадок и коррозия нижней зоны.
- Проектирование РВС - днище, оборудование, патрубки и эксплуатационные решения.
Нормативная документация
- ГОСТ 1510-2022 - действующие требования к подготовке, транспортированию и хранению нефти и нефтепродуктов с учетом опубликованных поправок.
- ГОСТ 2517-2012 - действующие методы отбора проб нефти и нефтепродуктов из резервуаров и других средств хранения.
- ГОСТ 31385-2023 - требования к вертикальным стальным резервуарам для нефти и нефтепродуктов.
- Приказ Ростехнадзора от 15.12.2020 № 528 - правила безопасного ведения газоопасных, огневых и ремонтных работ в пределах области применения.
- Эксплуатационная инструкция, технологический регламент и план производства работ объекта - определяют периодичность контроля, подготовку, степень очистки и порядок приемки.
