Сифонный кран РВС: удаление подтоварной воды
Вода, накопившаяся под нефтепродуктом, влияет на состояние днища и качество хранимого продукта. Ее дренирование должно быть контролируемой операцией: с проверкой уровня, исправности крана и маршрута отвода загрязненной воды.
Главная мысль
Сифонный кран не просто слив. Он должен удалить воду и не допустить неконтролируемого выхода нефтепродукта.
Откуда в РВС появляется подтоварная вода
Вода поступает с продуктом, выпадает из него при отстаивании и образуется в результате конденсации. Из-за большей плотности она скапливается у днища. Количество зависит от продукта, режима приемки и хранения, температуры и качества предварительного обезвоживания.
Длительный контакт воды и осадка с металлом создает неблагоприятную среду для днища и нижней части стенки. Поэтому уровень водного слоя контролируют, а воду периодически удаляют по принятому на объекте регламенту.
Что делает сифонный кран
Внутренняя заборная часть крана переводится в рабочее положение у днища, а давление столба жидкости обеспечивает отвод подтоварной воды наружу. После завершения операции заборную часть выводят из рабочего положения, а наружную арматуру закрывают. Конкретная конструкция, положение рукоятки и последовательность управления определяются паспортом оборудования и инструкцией объекта.
Контроль операции
| Этап | Что проверить | Зачем |
|---|---|---|
| До дренирования | Уровень подтоварной воды, готовность приемной системы, положение арматуры, отсутствие течи в сальнике и соединениях. | Исключить ошибочное открытие и сброс в неподготовленную систему. |
| Начало отвода | Стабильность потока и состояние узла; арматуру открывают по эксплуатационной инструкции. | Убедиться, что работает нужная линия и нет утечки наружу. |
| Во время операции | Непрерывно контролировать отвод и признаки появления нефтепродукта. | Не допустить потери продукта и загрязнения системы водоотведения. |
| После закрытия | Герметичность крана, сальника и фланцев; фактический уровень воды и запись в журнале. | Подтвердить завершение операции и сохранить данные для следующего контроля. |

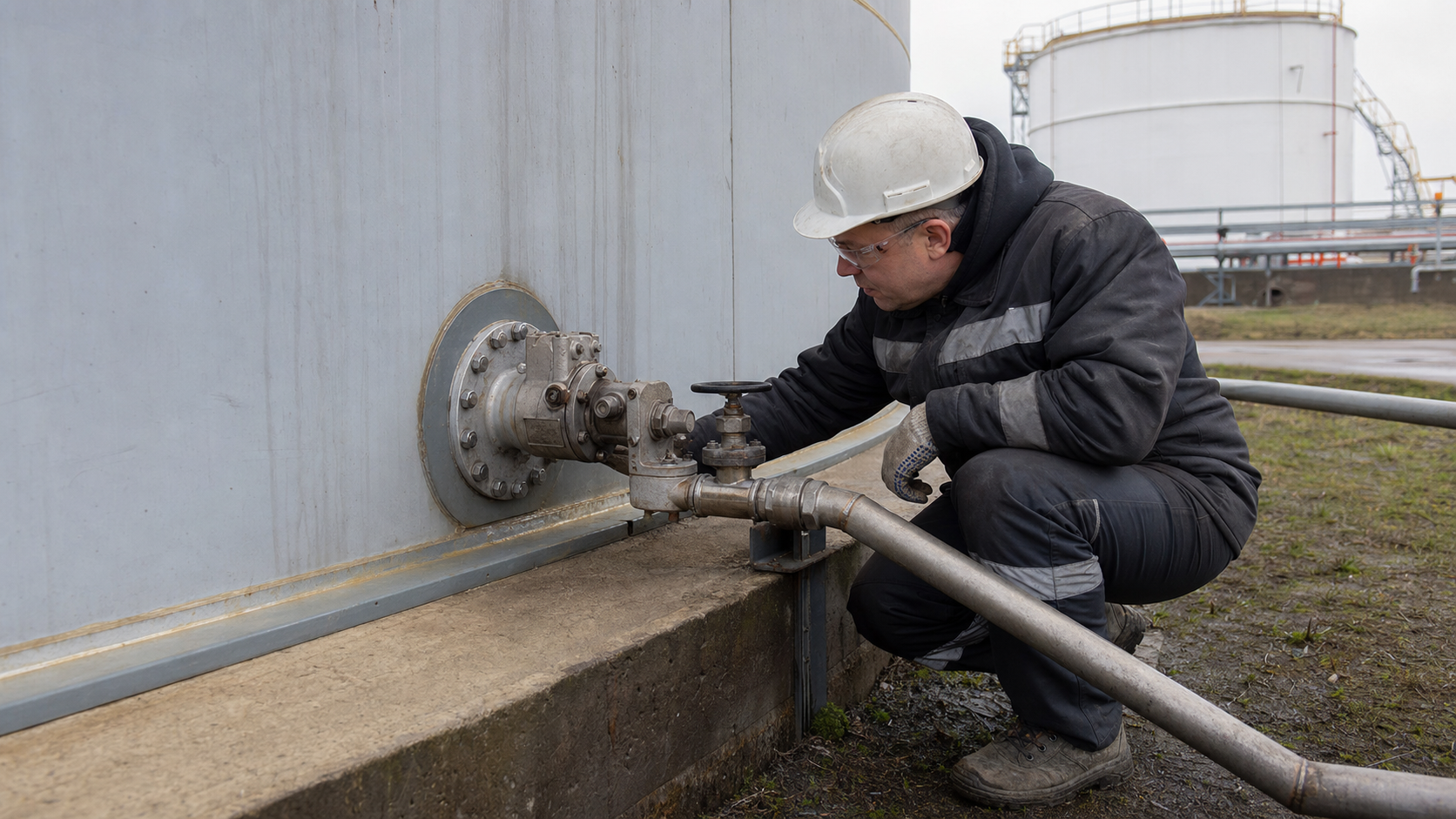

Как должна быть устроена внешняя обвязка
- Линия отвода остается подключенной к предусмотренной проектом системе сбора загрязненных стоков.
- Трубопровод не передает на корпус крана недопустимые нагрузки и имеет собственные опоры.
- Арматура и привод доступны для осмотра, но защищены от случайного повреждения транспортом и техникой.
- В холодном климате учитывают риск замерзания воды в наружной части узла и выполняют предусмотренные проектом меры.
- Место установки позволяет увидеть течь сальника, фланца и запорного органа до начала и после завершения операции.
Признаки неисправности
| Признак | Возможная причина | Что требуется |
|---|---|---|
| Вода не отводится | Засорение заборной части, донные отложения, замерзание или неверное положение механизма. | Остановить операцию и проверить узел по инструкции, без попытки продавить засор повышенным давлением. |
| Течь у привода | Износ или ослабление сальникового уплотнения. | Закрыть узел, локализовать утечку и выполнить обслуживание. |
| Вода быстро сменяется продуктом | Малый водный слой, неверное положение заборной трубы или воронкообразование. | Немедленно прекратить отвод и проверить фактический уровень. |
| Тяжелый ход рукоятки | Коррозия, загрязнение, деформация или замерзание механизма. | Не применять удлинители; провести осмотр и ремонт по документации изготовителя. |
Типичные ошибки
- Дренировать без измерения уровня подтоварной воды.
- Оставлять операцию без постоянного наблюдения.
- Сбрасывать воду на грунт или в систему, не предусмотренную проектом.
- Подвешивать внешнюю линию на корпусе сифонного крана без самостоятельных опор.
- Игнорировать течь сальника и компенсировать тяжелый ход увеличенным рычагом.
- Не фиксировать дату, объем и результат операции в эксплуатационном журнале.
Связанные материалы
- Почему днище резервуара выходит из строя первым - вода, осадки и коррозия нижней зоны.
- Коррозионная защита РВС - выбор покрытия и контроль состояния.
- Проектирование РВС - оборудование, патрубки, обвязка и рабочая документация.
Нормативная документация
- ГОСТ Р 59720-2021 - действующий стандарт на сифонные краны для вертикальных стальных резервуаров на объектах магистрального трубопроводного транспорта в пределах области применения.
- ГОСТ 31385-2023 - проектирование, изготовление, монтаж и испытания вертикальных стальных резервуаров для нефти и нефтепродуктов.
- Паспорт сифонного крана, проект обвязки и эксплуатационная инструкция объекта - определяют положение механизма, последовательность управления, маршрут отвода и контроль операции.
