Врезка патрубка в стенку РВС: усиление, сварка и контроль зоны

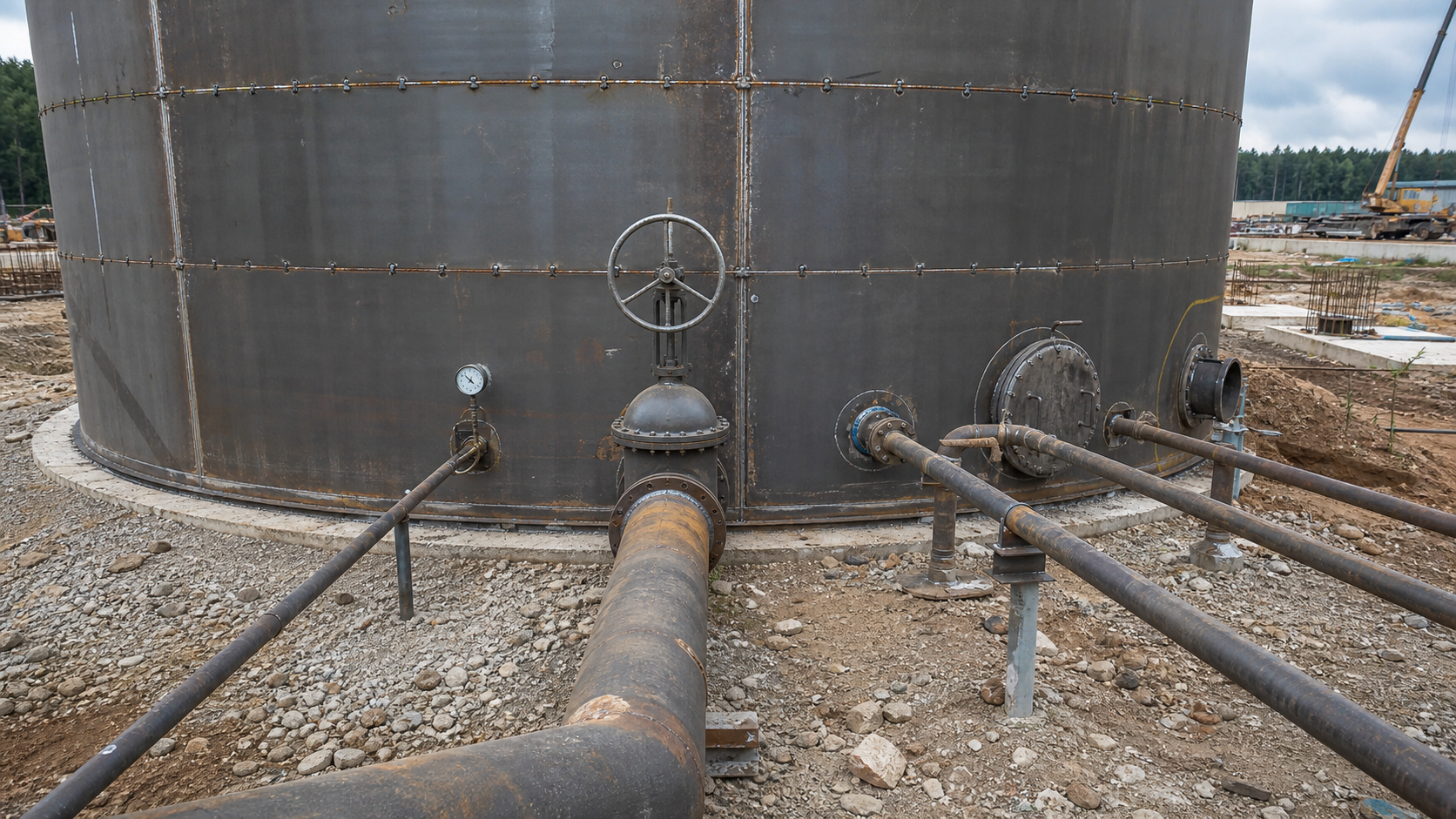

Врезка патрубка в стенку РВС на строительно-монтажной площадке - это не операция «вырезали отверстие и приварили трубу». В этой зоне сходятся геометрия стенки, фактическая привязка трубопровода, усиливающий лист, сварка, контроль и исполнительная документация. Если узел выполнить без последовательности, проблема обычно появляется на контроле, гидроиспытании или при подключении обвязки.
Почему узел нельзя делать «по месту»
Патрубок ослабляет лист стенки и одновременно добавляет к нему более жесткий элемент. Вокруг отверстия появляются местные напряжения, а трубопроводная обвязка может начать передавать усилия на стенку, если положение патрубка или фланца ушло от проекта. Поэтому контролировать нужно не только сварной шов, но и фактическую привязку, геометрию, доступ к НК и состояние зоны вокруг врезки.
На площадке особенно легко потерять порядок: сначала подогнали трубу, потом вырезали отверстие, затем накладку притянули струбцинами, а после сварки оказалось, что фланец смотрит не туда. Внешне узел может выглядеть завершенным, но для приемки важнее другое: можно ли подтвердить, где он расположен, как подготовлен, чем усилен и каким контролем принят.
Последовательность выполнения
| Этап | Что сделать | Что принять перед следующим шагом |
|---|---|---|
| Сверка проекта | Проверить номер патрубка, диаметр, отметку, ось, вылет, тип фланца, толщину стенки и схему усиления. | Патрубок не конфликтует со швами, лестницами, ребрами, днищем и трассой трубопровода. |
| Разметка на стенке | Нанести оси, контур отверстия, контур усиливающего листа и контрольные риски. | Разметка читается до резки, после зачистки и на фотофиксации. |
| Вырез отверстия | Выполнить резку без грубого перегрева, рваной кромки и повреждения соседней зоны стенки. | Кромка отверстия зачищена, нет надрывов, грубых наплывов и загрязнений. |
| Подгонка патрубка | Выставить патрубок по оси, проверить вылет, перпендикулярность и положение фланца. | Патрубок не тянет стенку и не удерживается в проектном положении только силовой подгонкой. |
| Усиливающий лист | Проверить прилегание накладки, отверстие под патрубок и доступ к сварке по периметру. | Накладка прилегает равномерно, не закрывает дефекты и не мешает контролю. |
| Сварка и НК | Выполнить прихватки, сварку, зачистку и назначенный контроль по карте контроля. | Узел связан с картой швов, журналом работ, протоколами НК и исполнительной схемой. |
Что проверить до сварки
- фактическую отметку и осевую привязку патрубка по проекту;
- расстояния до вертикальных и горизонтальных швов стенки;
- качество кромки отверстия после резки и зачистки;
- сохранность маркировки патрубка, фланца, накладки и листа стенки;
- прилегание усиливающего листа без принудительного дожима;
- доступ сварщика, контролера ВИК и лаборатории НК к зоне врезки;
- возможность подключить трубопровод без передачи лишних усилий на стенку.
Типовые ошибки на площадке
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Вырезают отверстие до полной сверки | Патрубок оказывается не в той зоне или попадает слишком близко к другому узлу. | Перед резкой подписывать разметку по чертежу, карте врезок и фактическим отметкам. |
| Подгоняют патрубок под трубопровод | Трубопровод начинает тянуть стенку, появляются местные напряжения и перекос фланца. | Сначала принимать положение патрубка по проекту, затем подгонять обвязку. |
| Накладку притягивают силой | Сварка фиксирует уже деформированную зону, а контроль не показывает исходную проблему. | Проверять прилегание до прихваток и не принимать силовую подгонку как норму. |
| Зону закрывают до контроля | После монтажа трубопровода или теплоизоляции доступ к швам становится сложным. | Назначать контрольную точку до закрытия доступа и фиксировать приемку. |
| Протоколы не привязаны к узлу | Невозможно доказать, какой именно патрубок проверен и принят. | Указывать номер патрубка, швы, отметку, ось и ссылку на исполнительную схему. |
Практический пример
На площадке нужно подключить технологическую линию к нижнему поясу РВС. Если бригада ориентируется только на фактическую трубу, патрубок начинают «ловить» по обвязке. Это опасный путь: труба может быть выставлена временно, опоры еще не приняты, а стенка резервуара после сварки уже зафиксирует ошибку.
Правильнее сначала принять сам резервуарный узел: разметку, отверстие, накладку, патрубок, сварку и контроль. Только после этого обвязку подводят к принятому патрубку. Тогда стенка РВС не становится компенсатором монтажных ошибок трубопровода.
Что должно быть в документах
- номер патрубка по чертежу и исполнительной схеме;
- фактическая отметка, ось, вылет и положение фланца;
- данные по материалу патрубка, фланца, усиливающего листа и стенки;
- сведения о сварщиках, технологии сварки и сварочных материалах;
- результаты ВИК и назначенных методов НК по швам патрубка и накладки;
- отметки об исправлениях, повторном контроле и приемке до закрытия доступа.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяют для требований к изготовлению, монтажу, сварным соединениям, патрубкам, люкам, контролю, испытаниям, приемке и документации РВС.
- ГОСТ 23118-2019 - общие технические условия для стальных строительных конструкций; полезен для производственного контроля, маркировки, приемки и документа о качестве.
- ГОСТ 16037-80 - сварные соединения стальных трубопроводов; применим как справочная база по конструктивным элементам трубных сварных соединений, когда речь идет о патрубке как трубном элементе.
- ГОСТ 5264-80, ГОСТ 8713-79 и ГОСТ 14771-76 - используют по выбранному способу сварки для понимания конструктивных элементов соединений и подготовки кромок.
- ГОСТ 3242-79 - методы контроля качества сварных соединений; применяют для общей логики назначения и оформления контроля сварных узлов.
- Проект КМ/КМД, ППР, технологическая карта сварки и карта контроля - задают конкретную последовательность работ, доступ, фиксацию операций и объем контроля для данного резервуара.
