Дренаж плавающей крыши РВС: водоспуск, осмотр и работа зимой
Дождевая и талая вода должна уходить с плавающей крыши быстрее, чем успевает накопиться опасная нагрузка. Засоренный водосборник, пережатый рукав или негерметичный шарнирный водоспуск способны вызвать перекос крыши, повреждение затвора и попадание продукта в дренажную систему.

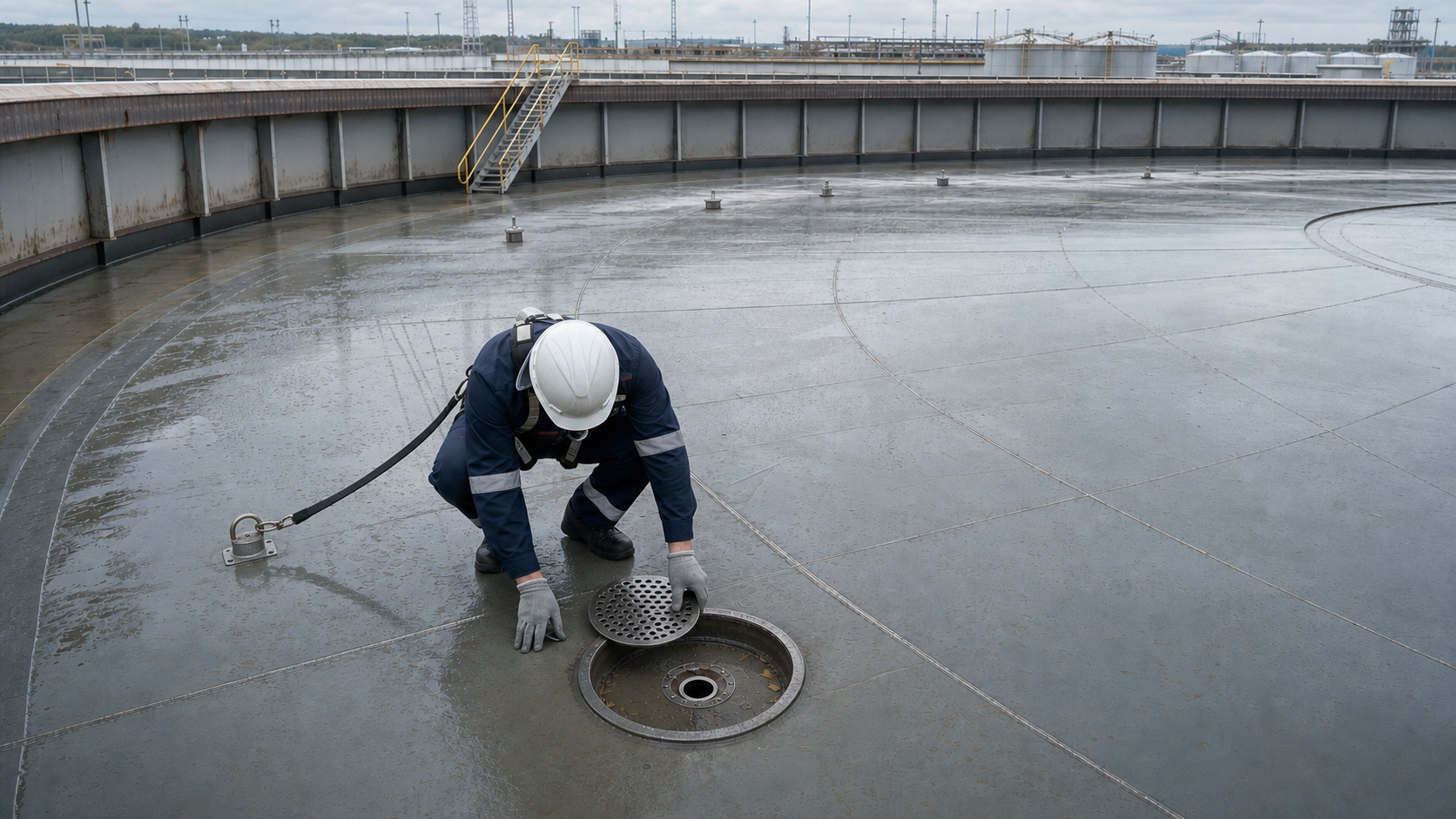

Проверяют всю трассу
Чистая решетка не гарантирует работоспособность: вода должна свободно пройти от кровельного водосборника до наружной арматуры.
Зачем плавающей крыше отдельный водоспуск
Наружная плавающая крыша находится под открытым небом. Осадки собираются на ее настиле и создают дополнительную неравномерную нагрузку. Если вода не отводится, низкая зона углубляется, к ней стекает еще больше воды, а крен усиливается.
Водоспуск проходит через объем резервуара и выводит воду за пределы стенки, не смешивая ее с продуктом. Это может быть гибкий рукав либо система жестких звеньев с шарнирными соединениями. Конкретный тип, пропускную способность и допустимые положения определяют проект и документация изготовителя.
Из каких элементов состоит дренаж
| Элемент | Назначение | Что может отказать |
|---|---|---|
| Водосборник и решетка | Принимают воду с настила и задерживают крупный мусор. | Листья, лед, отложения, поврежденная или отсутствующая решетка. |
| Гибкий рукав | Следует за перемещением крыши по высоте. | Перегиб, скручивание, сплющивание, истирание и потеря герметичности. |
| Шарнирный водоспуск | Меняет геометрию вместе с положением крыши. | Заедание шарниров, износ уплотнений, неправильная траектория звеньев. |
| Переход через стенку | Выводит воду наружу без утечки продукта. | Коррозия, дефект сварного узла, негерметичность фланцев. |
| Наружная арматура | Обеспечивает контролируемый отвод и проверку среды. | Закрытое положение, замерзание, засорение и неисправный привод. |
Как выполнять маршрутный осмотр
- Оценивают положение крыши, равномерность зазора у стенки и наличие локальных луж.
- Осматривают настил, водосборник и решетку; мусор удаляют безопасным инструментом без повреждения покрытия.
- Сверяют наружное положение арматуры со схемой нормальной эксплуатации.
- Контролируют фактический выход воды и отсутствие нефтепродукта в сбросе.
- Проверяют доступные соединения, опоры наружного участка, фланцы и признаки коррозии.
- Результат фиксируют в журнале: уровень продукта, состояние крыши, объем осадков, положение арматуры и выявленные отклонения.
Выход продукта вместо воды указывает на возможную потерю герметичности внутреннего водоспуска. Такой признак нельзя устранять простым открытием или закрытием задвижки: операцию ведут по аварийному регламенту, оценивают состояние крыши и выводят систему в безопасное положение.
Функциональная проверка водоспуска
Проверку выполняют по утвержденной программе и в условиях, допустимых для конкретного резервуара. Контролируемую подачу воды начинают с небольшого расхода, наблюдая за ее приемом водосборником и появлением на наружном выпуске. Затем подтверждают устойчивый проход без подпора и утечек.
- испытательная вода не должна создавать недопустимую локальную нагрузку на крышу;
- скорость отвода сопоставляют с расчетным сценарием осадков и проектной пропускной способностью;
- для гибкого рукава проверяют работоспособность в доступных положениях крыши, а не только на одной отметке;
- для шарнирной системы контролируют свободное перемещение звеньев и отсутствие контакта с конструкциями;
- после проверки подтверждают штатное положение наружной арматуры.
Подготовка к зиме
До устойчивых отрицательных температур очищают водосборники, проверяют уклоны, удаляют застойную воду из наружных участков и уточняют порядок управления арматурой. Обогрев и теплоизоляцию применяют только там, где они предусмотрены проектом: случайный нагреватель рядом со взрывоопасной зоной недопустим.
После оттепелей и переходов температуры через ноль осмотр повторяют. Лед может перекрыть решетку, зафиксировать шарнир, деформировать рукав или заблокировать наружный выпуск. Разбивать его ударами по тонкому настилу и элементам водоспуска нельзя.
Типичные ошибки
- контролируют только решетку на крыше и не проверяют наружный выход;
- оставляют наружную задвижку в положении, не соответствующем эксплуатационной схеме;
- не отличают дождевую воду от продукта перед направлением в канализацию;
- не учитывают изменение формы гибкого рукава при движении крыши;
- испытывают водоспуск большим расходом без контроля уровня воды на настиле;
- ремонтируют шарнир или рукав без проверки совместимости материалов с продуктом;
- не заносят сезонные проверки и положение арматуры в журнал.
Связанные материалы
- Крыша РВС: стационарная, понтон или плавающая.
- Понтон РВС: что проверить в проекте.
- Обмерзание дыхательного клапана РВС.
- Проектирование резервуаров РВС с подбором оборудования крыши.
Нормативная документация
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» с поправкой ИУС 12-2025 - требования к конструкции, оборудованию, монтажу и испытаниям РВС.
- ГОСТ Р 58623-2019 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Резервуары вертикальные цилиндрические стальные. Правила технической эксплуатации» - применяется к РВС объектов магистрального трубопроводного транспорта.
- ФНП «Правила промышленной безопасности складов нефти и нефтепродуктов», приказ Ростехнадзора от 15.12.2020 № 529 с изменением по приказу от 09.07.2024 № 214.
- Проект РВС, паспорт плавающей крыши и руководство изготовителя водоспуска - источники конкретной схемы, положений арматуры, ограничений и порядка испытаний.
