Обмерзание дыхательного клапана РВС: осмотр и профилактика

Почему клапан обмерзает

Через дыхательное оборудование проходит влажный наружный воздух и паровоздушная смесь из резервуара. При охлаждении влага конденсируется на корпусе, сетках, кассетах огнепреградителя, седлах и тарелках. Снег, ледяной дождь и чередование оттепелей с морозами ускоряют накопление льда.

Риск зависит не только от температуры воздуха. Важны свойства продукта, частота малых и больших дыханий, расположение клапана, защита от осадков, состояние уплотнений и соответствие климатического исполнения фактическим условиям площадки.

Что происходит при ограничении прохода

Признаки, которые проверяют с безопасного расстояния

• Лед перекрывает выходные окна, защитные козырьки или сетки.
• Иней распространяется неравномерно и образует плотную корку вокруг подвижных частей.
• Клапан издает непривычный свист, дребезг или нехарактерный постоянный шум.
• Во время налива или опорожнения показания давления отличаются от обычного режима.
• На корпусе, фланце или крыше рядом с клапаном появились следы продукта.
• Обогрев, если он предусмотрен конструкцией и проектом, не включается или не подтверждает рабочее состояние.

Сам по себе иней на наружной поверхности еще не доказывает отказ. Решение принимают по доступности проходного сечения, работе клапанных элементов и результатам проверки по эксплуатационной инструкции.

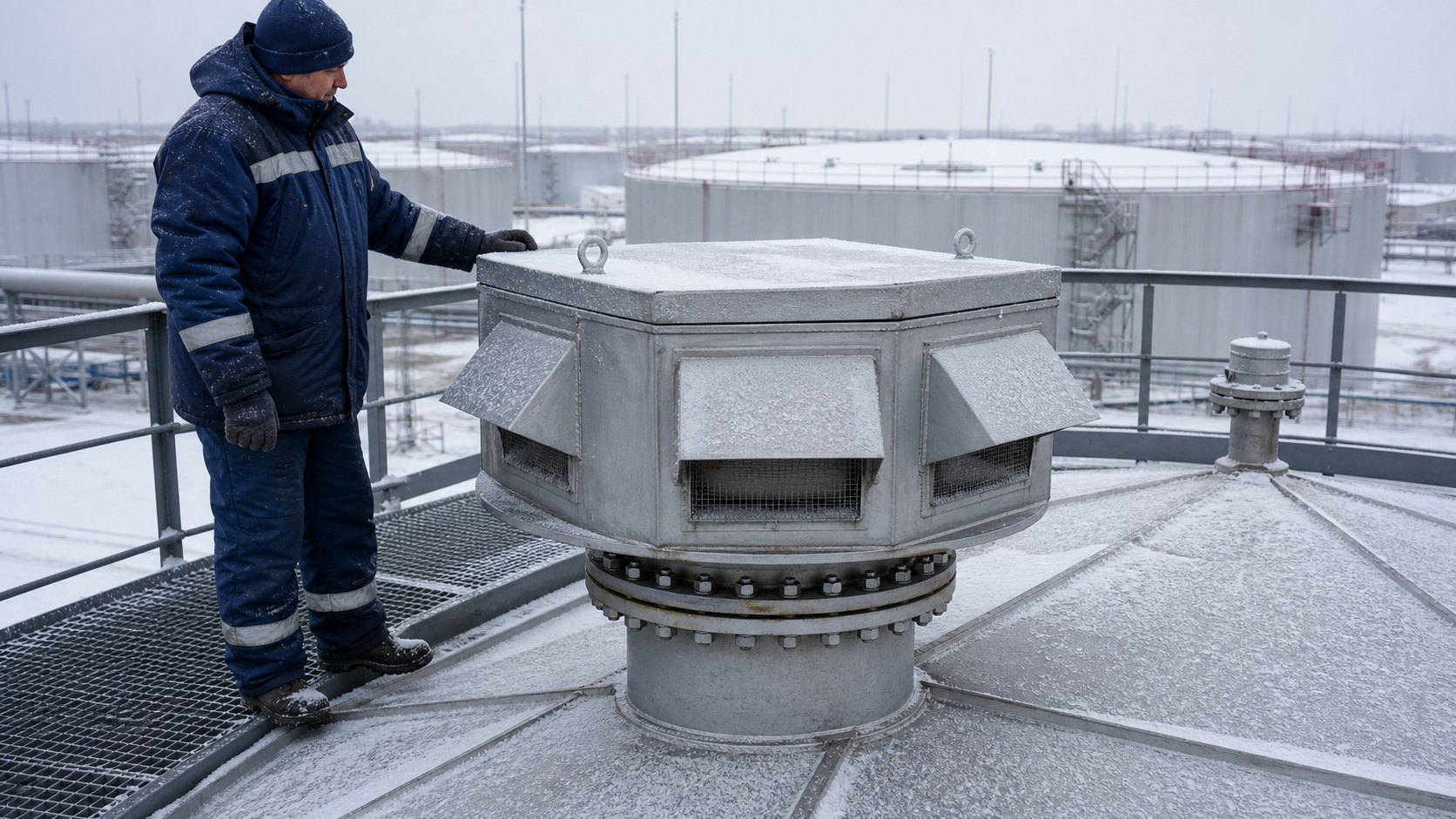

Зимний маршрут осмотра

1. Перед выходом на крышу проверяют технологический режим РВС, погоду, состояние лестниц и площадок, газоопасность и условия допуска.
2. Осматривают основной и предохранительный клапаны, монтажные патрубки, защитные колпаки и места возможного скопления льда.
3. Проверяют огнепреградитель на загрязнение, обледенение и сохранность кассет в объеме, допускаемом руководством изготовителя.
4. Сверяют положение и комплектность обслуживаемых элементов, состояние пломб, крепежа и уплотнений.
5. Контролируют питание и исправность штатного обогрева без применения временных нагревателей.
6. Результаты фиксируют в журнале: температура, режим резервуара, обнаруженное состояние и выполненные действия.

Что нельзя делать на работающем резервуаре

• Сбивать лед ударным инструментом и передавать нагрузку на корпус или фланец клапана.
• Отогревать оборудование открытым пламенем, бытовой горелкой или нештатным электронагревателем.
• Разбирать клапан во время налива, опорожнения или другого режима интенсивного дыхания.
• Изменять груз, пружины или настройку тарелок без стендовой проверки и установленной процедуры.
• Снимать огнепреградительную кассету и оставлять клапан в работе без предусмотренной защиты.
• Считать предохранительный клапан исправным только потому, что основной клапан внешне обледенел.

Профилактика до наступления морозов

Практический пример

РВС опорожняют насосом с производительностью 500 м³/ч. После ночного ледяного дождя наружные окна основного клапана частично закрыты коркой. Продолжать откачку с прежней производительностью только потому, что на крыше есть предохранительный клапан, нельзя: его фактическая готовность и доступная пропускная способность не подтверждены.

Безопасная последовательность определяется технологическим регламентом объекта: режим стабилизируют, ограничивают операции, организуют проверку дыхательной арматуры и допускают восстановление работы только после подтверждения свободного прохода и исправности устройств. Конкретные действия выполняет назначенный персонал по утвержденной инструкции.

Типичные ошибки

• Проверять клапан только перед зимой и не учитывать ледяной дождь или оттепель среди сезона.
• Осматривать защитный колпак, но не контролировать огнепреградительную кассету.
• Считать штатный обогрев заменой очистке и периодической проверке.
• Не связывать результаты осмотра с текущей производительностью налива или опорожнения.
• Не фиксировать фактические настройки после ремонта и замены деталей.
• Ставить оборудование обычного климатического исполнения на площадке с более тяжелыми условиями.

Нормативная документация

• ГОСТ 31385-2023 - действующие требования к РВС, расчетным давлениям, вакууму и оборудованию резервуара с опубликованными поправками.
• ГОСТ Р 58618-2019 - требования к дыхательным и предохранительным клапанам в пределах области применения; учитывают изменение № 1, действующее с 1 апреля 2026 года.
• ГОСТ 15150-69 - климатические исполнения, категории размещения и условия эксплуатации оборудования.
• Приказ Ростехнадзора от 15.12.2020 № 534 - правила безопасности в нефтяной и газовой промышленности.
• Паспорт и руководство по эксплуатации конкретного клапана - определяют периодичность, допустимый способ очистки, проверку настроек, обслуживание огнепреградителя и штатного обогрева.
