Аварийная вентиляция РВС: расчет сброса при пожаре

При внешнем пожаре теплоприток к стенке и продукту может образовать пары значительно быстрее, чем их пропускает обычный дыхательный клапан. Аварийную вентиляцию проверяют как отдельный расчетный сценарий: от пожарной поверхности и свойств продукта до давления открытия и фактической пропускной способности устройства.

Заказать проект РВС Ко всем статьям

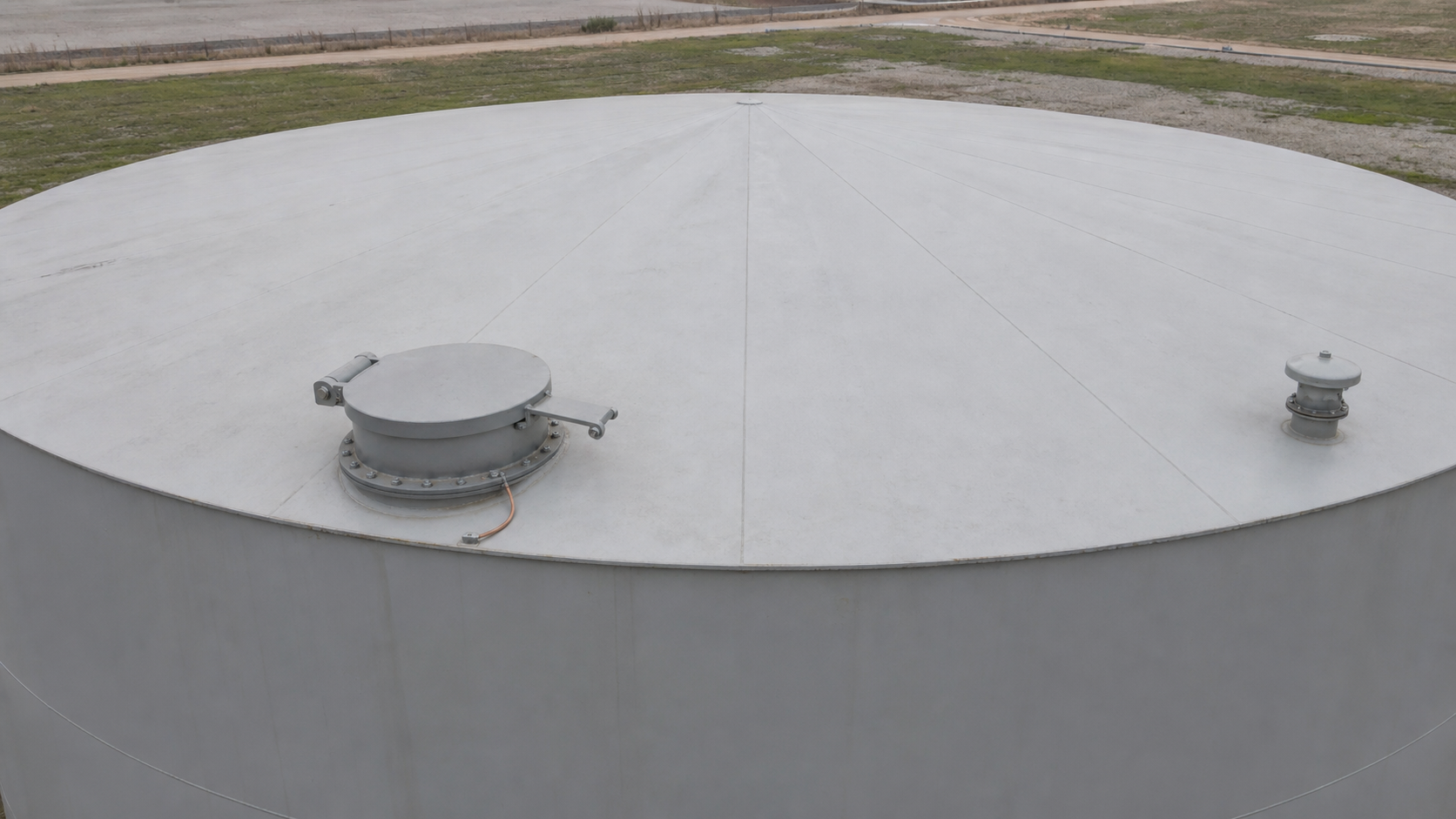

Аварийное вентиляционное устройство на стационарной крыше РВС

Главное различие

Нормальная вентиляция обслуживает налив, слив и суточные изменения температуры. Аварийная должна пропустить кратно больший поток при расчетном пожарном воздействии.

Чем аварийная вентиляция отличается от обычного дыхания

Дыхательная арматура компенсирует рабочие изменения объема парогазового пространства: заполнение, опорожнение и нагрев или охлаждение. Пожарный сценарий рассматривают отдельно, потому что интенсивный нагрев стенки и продукта способен быстро увеличить образование паров и давление под стационарной крышей.

Нельзя просто сложить диаметры установленных клапанов. Для каждого устройства нужна подтвержденная расходная характеристика при конкретном перепаде давления, а для резервуара - допустимое давление, которое не приводит к потере устойчивости стенки, повреждению крыши или разрушению узла ее примыкания.

Какие сценарии рассматривают

Сценарий	Источник расхода	Результат проверки
Рабочий налив	Вытеснение парогазовой смеси поступающей жидкостью.	Пропускная способность нормального клапана по давлению.
Рабочий слив	Освобождение объема при выдаче продукта.	Пропускная способность по вакууму.
Тепловое дыхание	Суточный нагрев и охлаждение газового пространства.	Рабочие расходы вдоха и выдоха.
Внешний пожар	Нагрев смоченной поверхности и испарение продукта.	Аварийный расход и давление при полном открытии устройства.
Нарушение технологии	Неуправляемая подача, пар, газ или иной источник давления.	Отдельный расчет, если сценарий достоверно возможен.

Суммируют только те источники, которые по принятой аварийной модели действуют одновременно. Механическое сложение всех максимальных расходов без сценарного обоснования может как завысить оборудование, так и пропустить действительно опасное сочетание.

Исходные данные для пожарного расчета

наружный диаметр и высоту стенки РВС;
максимальный рабочий уровень и фактическую высоту смоченной поверхности;
тип продукта, температуру кипения и теплоту парообразования при расчетных условиях;
наличие теплоизоляции, дренажа разлива, водяного охлаждения и других факторов пожарного воздействия;
расчетное внутреннее давление резервуара и допустимое давление в аварийном режиме;
уставку, полный подъем и сертифицированную характеристику вентиляционного устройства;
противодавление на выходе, если сброс направлен не непосредственно в атмосферу;
возможность и условия одновременной работы нескольких устройств.

Шаг 1. Площадь поверхности, нагреваемой пожаром

Для предварительной оценки цилиндрической смоченной части стенки применяют:

Смоченная площадь стенки:

A_w = π · D · h_w

A_w - смоченная площадь стенки, учитываемая в пожарном расчете, м²; π - число пи, принимаемое примерно 3,1416; D - наружный диаметр резервуара, м; h_w - учитываемая высота смоченной продуктом стенки, м.

Границы пожарной поверхности принимают по выбранной расчетной методике. Это может быть не вся высота продукта: методика способна ограничивать расчетную высоту над площадкой или учитывать дополнительную поверхность. Поэтому геометрическую формулу нельзя использовать отдельно от правил определения h_w.

Шаг 2. Теплоприток при внешнем пожаре

В одной из распространенных расчетных схем для неизолированного наземного резервуара теплоприток в системе СИ оценивают выражением:

Пожарный теплоприток:

Q̇_fire = C_h · F · A_w^0,82

Q̇_fire - расчетный тепловой поток к продукту, кВт; C_h - размерный коэффициент принятой методики, для приведенного ниже примера равный 43,2 при площади в м² и результате в кВт; F - безразмерный коэффициент условий воздействия, учитывающий предусмотренные методикой защитные факторы; A_w - смоченная площадь, м²; 0,82 - показатель степени, установленный расчетной методикой.

Коэффициент F нельзя назначать «по наличию краски» или общему обещанию пожарного охлаждения. Его принимают только при выполнении условий выбранного стандарта и подтверждении работоспособности соответствующей защиты.

Шаг 3. Массовый расход образующихся паров

Если основная часть тепла расходуется на испарение продукта, массовый поток оценивают так:

Массовый расход паров:

G_vap = Q̇_firer

G_vap - массовый расход образующихся паров, кг/с; Q̇_fire - теплоприток к продукту, кДж/с, численно равный кВт; r - удельная теплота парообразования продукта при расчетных температуре и давлении, кДж/кг.

Для смеси нефтепродуктов свойство r выбирают по принятому расчетному компоненту или модели состава. Подстановка справочного значения для «среднего углеводорода» без связи с реальным продуктом делает итоговый расход условным.

Подробный пример расчета

Рассмотрим предварительную оценку для РВС диаметром 20 м. Максимальный уровень продукта - 8 м. Резервуар не имеет подтвержденного снижающего коэффициента пожарного воздействия, поэтому для примера принято F = 1,0. Удельная теплота парообразования расчетного продукта принята r = 250 кДж/кг. Эти числа служат для демонстрации последовательности, а не для выбора оборудования конкретного объекта.

Площадь:

A_w = 3,1416 · 20 · 8 = 502,7 м²

Теплоприток:

Q̇_fire = 43,2 · 1,0 · 502,7^0,82 = 7088 кВт

Образование паров:

G_vap = 7088250 = 28,35 кг/с

В пересчете на час:

G_vap,h = 28,35 · 3600 = 102 060 кг/ч

A_w - расчетная смоченная площадь, м²; D = 20 м - диаметр РВС; h_w = 8 м - учитываемая высота смоченной стенки; Q̇_fire - пожарный теплоприток, кВт; C_h = 43,2 - коэффициент принятой расчетной схемы; F = 1,0 - коэффициент условий воздействия; r = 250 кДж/кг - теплота парообразования; G_vap - расход паров, кг/с; G_vap,h - тот же расход, кг/ч; 3600 - число секунд в одном часе.

Полученное значение показывает масштаб пожарного режима: обычный дыхательный клапан, выбранный только по наливу и сливу, может не обеспечить такой поток. Следующий шаг - не перевод «на глаз» в диаметр отверстия, а проверка сертифицированной расходной характеристики аварийного устройства.

Как проверить выбранное устройство

Условие по пропускной способности:

G_cert(p_rel) ≥ G_req

Условие по давлению:

p_max ≤ p_allow

G_cert(p_rel) - подтвержденная изготовителем или испытанием массовая пропускная способность устройства при расчетном давлении сброса, кг/с; p_rel - давление в резервуаре при проверяемом расходе, Па или кПа; G_req - требуемый аварийный массовый расход с учетом принятого сценария, кг/с; p_max - максимальное давление в РВС при прохождении аварийного расхода с учетом потерь, Па или кПа; p_allow - допустимое для резервуара давление в рассматриваемом аварийном состоянии, Па или кПа.

Площадь DN сама по себе не доказывает расход. На характеристику влияют ход крышки или тарелки, уставка, плотность газа, температура, конструкция входа, защитные сетки, огнепреградитель и сопротивление отводящей линии. Проверять нужно всю цепочку, а не паспорт одного клапана без его фактической обвязки.

Устройство или конструктивное раскрытие кровли

Аварийный сброс может обеспечиваться специальным вентиляционным устройством, несколькими устройствами или предусмотренной проектом конструктивной схемой резервуара. Узел сопряжения стационарной крыши со стенкой нельзя автоматически считать «легкосбрасываемым»: его работа должна быть задана расчетом, конструкцией шва и требованиями применяемого стандарта.

При любом решении давление раскрытия должно оставаться ниже опасного для стенки и крыши уровня. Одновременно нормальная эксплуатация не должна вызывать самопроизвольное открытие, утечку продукта или попадание осадков внутрь.

Размещение на крыше РВС

устройство устанавливают на предусмотренном проектом штуцере без уменьшения проходного сечения;
крышка, рычаг или тарелка должны свободно перемещаться и не упираться в ограждение, площадку или соседнюю арматуру;
доступ для осмотра организуют без необходимости вставать на тонкий лист кровли;
сброс не направляют на рабочую площадку, лестницу или постоянно обслуживаемое оборудование;
массу устройства, ветровую нагрузку и усилия от трубопровода передают в расчет металлоконструкций;
заземление и уравнивание потенциалов выполняют по проекту, не блокируя подвижные части;
защита от осадков, обмерзания и загрязнения не должна уменьшать расчетную пропускную способность.

Что проверяют при эксплуатации

Соответствие маркировки, уставки и направления установки проекту.
Свободный ход крышки, шарнира, рычага или тарелки без заедания.
Состояние уплотнения, посадочной поверхности, крепежа и защитного покрытия.
Отсутствие льда, продукта, краски или посторонних предметов в проходном сечении.
Целостность гибкой перемычки и отсутствие ее натяжения при открытии.
Отсутствие самодельных грузов, пружин и фиксаторов, изменяющих давление открытия.
Наличие актуальной документации о настройке и пропускной способности.

Типичные ошибки проекта

аварийную вентиляцию считают тем же расходом, что и рабочий налив;
в пожарную площадь включают или исключают поверхности без правил выбранной методики;
используют теплоту парообразования другого продукта;
подбирают устройство только по DN, не проверяя расход при допустимом давлении;
не учитывают сопротивление огнепреградителя, сетки или отводящей линии;
принимают узел кровли легкосбрасываемым без конструктивного расчета;
располагают крышку так, что она не может полностью открыться;
не увязывают аварийное устройство с нормальной дыхательной арматурой и расчетом оболочки.

Связанные материалы

Нормативная документация

ГОСТ 31385-2023 с поправкой, опубликованной в ИУС 12-2025, - действующий стандарт для вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов.
Федеральный закон № 123-ФЗ - технический регламент о требованиях пожарной безопасности.
СП 155.13130.2014 - требования пожарной безопасности к складам нефти и нефтепродуктов; применимость положений проверяют для конкретного объекта и актуальной редакции.
API Standard 2000 - методика нормальной и аварийной вентиляции атмосферных и низконапорных резервуаров, если ее применение предусмотрено заданием и нормативной схемой проекта.
Паспорт резервуара, технологический регламент, расчет металлоконструкций и документация изготовителя вентиляционного устройства.
