Защита РВС от переполнения: сигнализаторы уровня и блокировки

Чем опасно переполнение РВС

Перелив нефти или нефтепродукта через верх резервуара создает разлив, пожароопасное облако и нагрузку на обвалование. Опасность начинается раньше видимого выхода продукта: при чрезмерном уровне могут быть залиты дыхательные устройства, поврежден понтон или плавающая крыша, а продукт попадет в технологические линии, не рассчитанные на такой режим.

Поэтому защита строится не вокруг одного прибора, а вокруг управляемого сценария: обнаружить рост уровня, подать однозначный сигнал, прекратить заполнение и подтвердить оператору результат команды.

Рабочий, верхний допустимый и аварийный уровни

Отметки нельзя назначать одинаковыми для всех РВС. Их определяют по конструкции резервуара, типу крыши или понтона, расположению патрубков и приборов, производительности заполнения, времени закрытия арматуры и объему продукта, который продолжит поступать после команды на остановку.

Между уставкой аварийного сигнала и предельно допустимой фактической отметкой должен оставаться динамический запас. Его проверяют по максимальному притоку, задержкам передачи сигнала, времени срабатывания привода и остаточному поступлению из трубопровода.

Уровнемер и предельный сигнализатор выполняют разные задачи

Уровнемер непрерывно показывает текущее значение и используется для управления операцией. Предельный сигнализатор подтверждает достижение заданной отметки дискретным сигналом. Если аварийная логика получает данные только от рабочего уровнемера, единый отказ датчика, питания, кабеля или программного канала может одновременно лишить оператора показаний и отключить защиту.

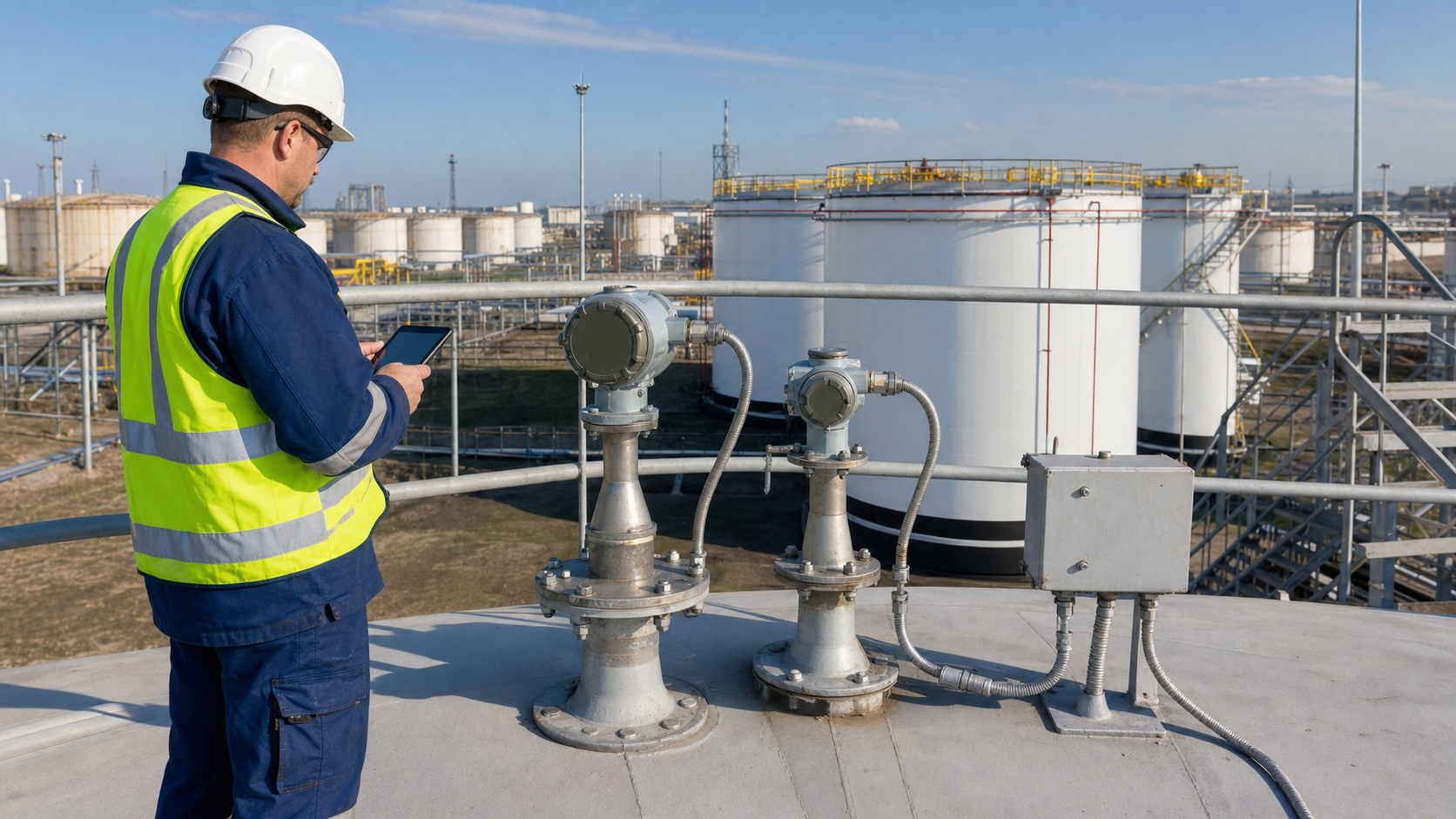

Независимость оценивают по всей цепочке, а не только по наличию двух корпусов на крыше. Нужно проверить отдельность чувствительных элементов, вводов, кабельных трасс, каналов ввода, питания, логики и выходных реле. Конкретная степень разделения определяется проектом, категорией объекта и применимой нормативной документацией.

Из чего состоит канал защиты

1. Чувствительный элемент фиксирует достижение предельного уровня.
2. Линия связи и питание передают состояние в систему противоаварийной защиты.
3. Логика распознает сигнал, неисправность линии и условия, при которых должна выполняться команда.
4. Световая и звуковая сигнализация сообщает оператору о достижении уставки и месте события.
5. Исполнительное действие прекращает подачу продукта: останавливает насос, закрывает арматуру или формирует согласованную последовательность команд.
6. Обратная связь подтверждает фактическое положение арматуры и остановку оборудования.

Команда «закрыть» без контроля конечного положения не подтверждает безопасность. Заклинивший привод, отсутствие питания или ошибочный ручной режим должны быть видны оператору как отдельная неисправность.

Как проверить, успеет ли защита остановить заполнение

Сначала задают наихудший реальный режим: максимальный расход, возможную задержку связи, время обработки логики, полный ход задвижки или выбег насоса и дополнительный объем из трубопровода. Затем сравнивают ожидаемое повышение уровня после срабатывания с доступным запасом до опасной отметки.

Если запас недостаточен, нельзя просто поднять аварийную уставку. Пересматривают место установки сигнализатора, скорость наполнения, быстродействие арматуры, алгоритм остановки либо технологическую схему. Решение фиксируют в проекте и эксплуатационном регламенте.

Функциональное испытание без переполнения резервуара

Проверка должна пройти всю цепочку от входного сигнала до исполнительного механизма. Способ имитации выбирают по руководству изготовителя прибора и утвержденной программе: тестовый механизм, съемный чувствительный элемент, имитация на входе либо контролируемое воздействие на датчик.

• проверяют правильность обозначения резервуара и сигнала на рабочем месте оператора;
• фиксируют уставку и отсутствие необоснованного программного обхода;
• подтверждают световую и звуковую сигнализацию;
• контролируют команду на насос или запорную арматуру;
• измеряют время от имитации уровня до подтверждения безопасного состояния;
• проверяют сигнал обрыва линии, потери питания и отказа исполнительного механизма;
• после испытания снимают имитацию и документально возвращают систему в рабочий режим.

Подмена полной проверки нажатием кнопки на панели показывает только часть логики. При этом сам сигнализатор, полевая линия и исполнительное устройство могут остаться непроверенными.

Что проверить перед приемом продукта

Типичные причины отказа

• Общий датчик для индикации и защиты. Один отказ выводит из работы обе функции.
• Неправильная уставка. Ее копируют с другого резервуара без проверки геометрии и времени остановки.
• Загрязнение чувствительного элемента. Отложения и налипший продукт меняют условия срабатывания.
• Скрытый обход. Блокировку временно отключили для ремонта и не вернули в работу.
• Нет обратной связи. Система выдала команду, но не контролирует положение задвижки.
• Испытана только индикация. Реальная полевая цепь и остановка заполнения не проверены.
• Не учтен выбег. После сигнала в резервуар продолжает поступать продукт.

Какие документы должны остаться после проверки

В протоколе указывают резервуар, приборы и их идентификаторы, примененный способ имитации, уставки, последовательность действий, измеренное время срабатывания, фактическую реакцию оборудования и выявленные неисправности. Отдельно фиксируют установку и снятие программных обходов.

Протокол связывают с проектной схемой автоматизации, перечнем сигналов, алгоритмом блокировок, паспортами приборов и журналом технического обслуживания. Без этой связи успешная отметка «сработало» не показывает, какой именно канал и по какой логике был испытан.

Нормативная документация

• ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» с поправкой ИУС 12-2025 - требования к проектированию, оборудованию, монтажу и испытаниям РВС.
• ГОСТ Р 58623-2019 «Магистральный трубопроводный транспорт нефти и нефтепродуктов. Резервуары вертикальные цилиндрические стальные. Правила технической эксплуатации» - требования для РВС, входящих в состав объектов магистрального трубопроводного транспорта. На другие склады его положения нельзя переносить без проверки области применения.
• ФНП «Правила промышленной безопасности складов нефти и нефтепродуктов», утвержденные приказом Ростехнадзора от 15.12.2020 № 529, с изменением по приказу от 09.07.2024 № 214 - обязательные требования промышленной безопасности в установленной области применения.
• СП 155.13130.2014 «Склады нефти и нефтепродуктов. Требования пожарной безопасности» с изменениями № 1 и № 2 - требования к объекту склада в пределах области применения свода правил.
• ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» - требования к применяемому взрывозащищенному оборудованию.

Состав защит, уставки и алгоритмы определяют для конкретного объекта с учетом его категории, технологической схемы, проектной документации и действующих эксплуатационных регламентов.
