Замерный люк РВС: безопасный замер уровня и проверка герметичности

Для чего нужен замерный люк

Через замерный люк вводят допущенные средства измерения уровня продукта и подтоварной воды, приборы для измерения температуры и пробоотборные устройства. Конструкция включает корпус или горловину, крышку, шарнир, запирающий механизм, уплотнение и направляющий участок для измерительной ленты, если он предусмотрен исполнением.

Ручная операция не заменяет штатный уровнемер, сигнализацию предельного уровня и противоаварийные блокировки. Ее выполняют по технологическому регламенту как контрольное измерение, отбор пробы или предусмотренную учетную операцию.

Что проверить до открытия

Безопасная последовательность ручного замера

1. Уточнить текущий режим РВС и убедиться, что операция разрешена технологической инструкцией.
2. Подойти к люку со стороны, не располагая лицо непосредственно над возможным выходом паров.
3. Снять фиксацию и открывать крышку плавно, без удара и рывка.
4. Опускать допущенное средство измерения контролируемо, не ударяя грузом по крыше, стенке и внутренним конструкциям.
5. Выполнить отсчет относительно установленной замерной точки по утвержденной методике.
6. Извлечь и очистить средство измерения способом, предусмотренным для продукта.
7. Осмотреть посадочную поверхность, закрыть крышку, зафиксировать ее и проверить равномерность прилегания.
8. Записать результат и замечания по состоянию люка в установленную форму.

Если работодатель включил операцию в перечень газоопасных работ, дополнительно применяют установленный порядок допуска, контроль воздушной среды, состав исполнителей и средства защиты. Сам факт наличия люка не позволяет одинаково классифицировать операцию на всех объектах.

Почему уровень еще не равен объему продукта

Ручной замер дает высоту уровня относительно принятой точки. Объем определяют по действующей градуировочной таблице конкретного резервуара. Для учетной массы дополнительно нужны плотность, температура и методика измерений. Поэтому одну цифру с ленты нельзя переводить в тонны по номинальному объему РВС.

На результат влияют состояние измерительной ленты, правильность касания контрольной точки, крен резервуара, деформация днища, температура и актуальность градуировочной таблицы.

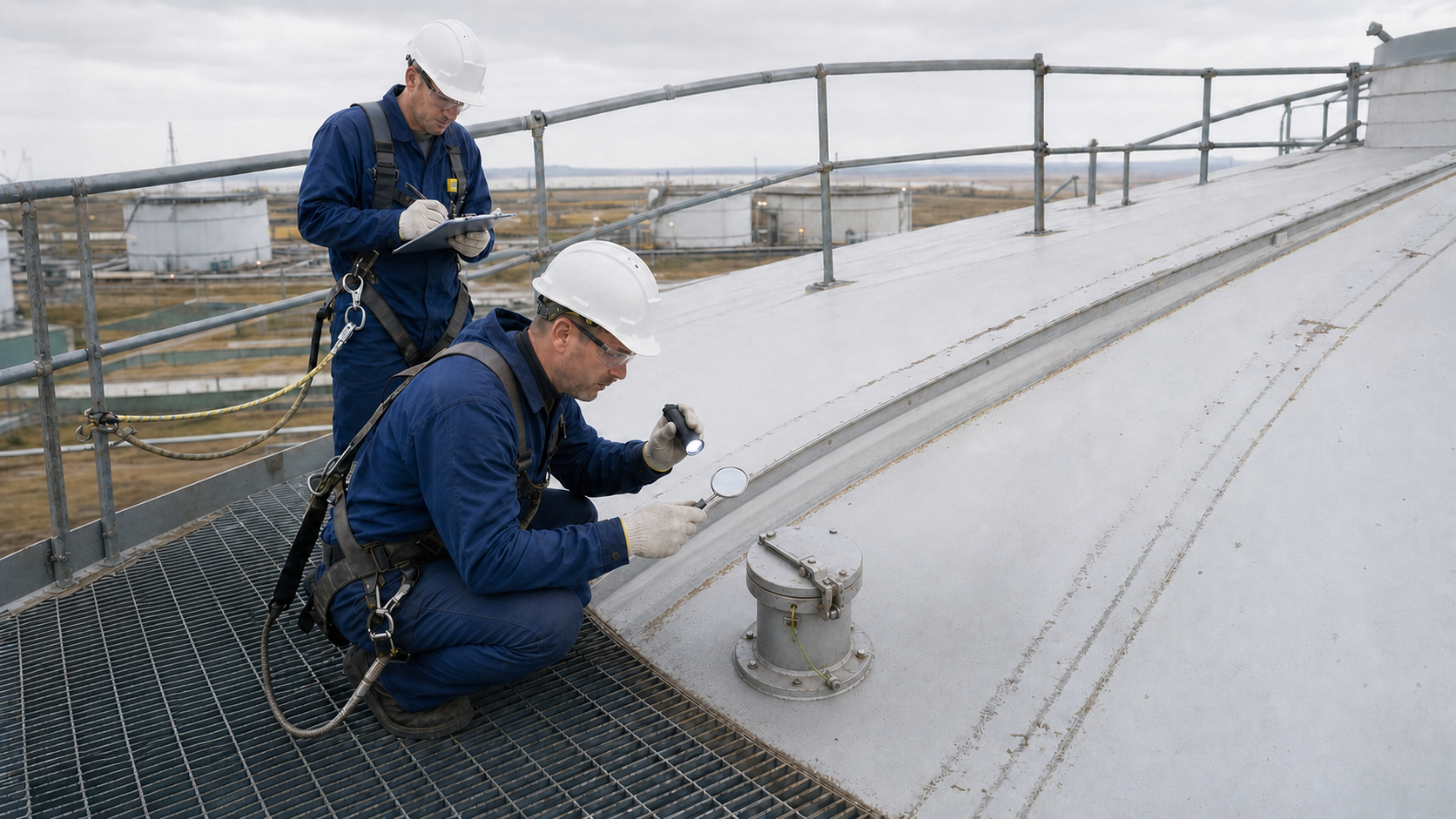

Признаки неисправности люка

• крышка закрывается только с ударом или заметным боковым усилием;
• прокладка затвердела, разбухла, порвана или выступает из посадочного места;
• на седле есть продукт, грязь, коррозия, забоины или деформация;
• шарнир имеет большой люфт или не удерживает крышку в предусмотренном положении;
• защелка не фиксирует крышку либо создает неравномерный прижим;
• у корпуса или сварного соединения с крышей заметны трещины, коррозия или следы утечки;
• направляющая ленты имеет острые кромки и повреждает измерительное средство.

Как проверять после ремонта

Проверку делят на три независимые части. Для крышки оценивают прокладку, чистоту и ровность седла, работу шарнира, запирание и равномерность прижима. Для корпуса и разъемных соединений проверяют герметичность по программе изготовителя. Для приварки корпуса к крыше применяют технологию ремонта и предусмотренный контроль сварного соединения.

Универсального давления и времени выдержки для самодельной проверки нет. Параметры берут из паспорта, руководства по эксплуатации, проекта и согласованной программы испытаний. Проверка прокладки не заменяет контроль сварного шва, а испытание всего резервуара нельзя подменять локальной проверкой крышки.

Типичные ошибки

• открывать крышку, находясь лицом над проемом;
• использовать непроверенную ленту, груз или пробоотборник;
• считать любой алюминиевый элемент автоматически искробезопасным;
• закрывать крышку поверх грязи и остатков продукта на седле;
• регулировать защелку так, чтобы компенсировать перекос или разрушенную прокладку;
• принимать показание уровня за готовый объем или массу продукта;
• после ремонта проверять только открывание, не контролируя уплотнение и сварное соединение.

Нормативная документация

• ГОСТ Р 59718-2021 - требования к резервуарным замерным люкам. Область стандарта напрямую относится к РВС объектов магистрального трубопроводного транспорта; для других объектов применимость уточняют проектом и документацией изготовителя.
• ГОСТ 31385-2023 с поправкой ИУС 12-2025 - общие требования к конструкции, оборудованию, монтажу и испытаниям РВС.
• ГОСТ 8.570-2000 - поверка стальных вертикальных цилиндрических резервуаров и получение градуировочной таблицы.
• ГОСТ 2517-2012 - методы отбора проб нефти и нефтепродуктов.
• Правила безопасного ведения газоопасных, огневых и ремонтных работ, утвержденные приказом Ростехнадзора № 528, - применяются, когда операция отнесена работодателем к газоопасным работам.
• Паспорт и руководство по эксплуатации люка, технологический регламент и методика измерений - определяют конкретное исполнение, обслуживание и порядок операции.
