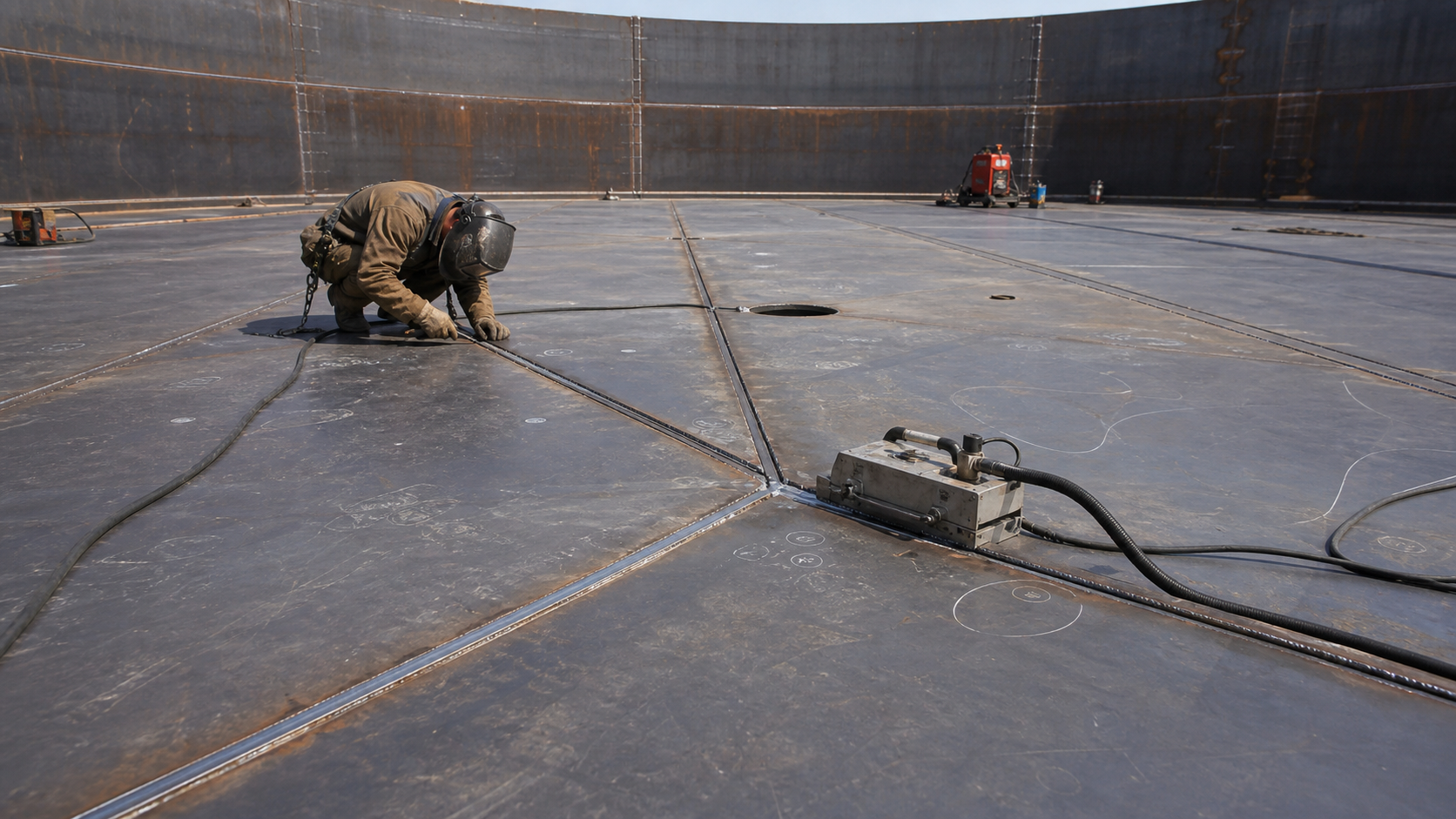

Сварка днища РВС: поле, последовательность и контроль герметичности
Поле днища РВС кажется простой плоскостью, но именно здесь часто появляются волны, прожоги, непровары, пропущенные прихватки и лишняя переделка перед испытаниями. Днище нужно варить не «по мере готовности людей», а по понятной последовательности, где подготовка листов, прихватки, сварка, зачистка и контроль герметичности связаны между собой.
Инженерный смысл
Днище работает вместе с основанием, окрайками, уторным узлом и стенкой. Но на производстве и монтаже его сначала видят как набор листов, которые нужно разложить, состыковать, прихватить и сварить. Если на этом этапе нет порядка, дефекты появляются еще до того, как резервуар начнет воспринимать продукт.
Главная задача сварки поля днища - получить герметичную и геометрически спокойную плоскость без лишних напряжений и местных деформаций. Для этого важны не только режимы сварки, но и очередность швов, качество прихваток, чистота кромок, возможность зачистки и доступ к контролю.
Что проверить до сварки
| Контрольная точка | Что проверяют | Что пойдет не так |
|---|---|---|
| Раскладка листов | Соответствие схеме, ориентация, нахлесты или стыки, привязка к окрайкам и центральной части. | Лист придется подрезать или перетягивать уже после прихваток. |
| Состояние кромок | Отсутствие грязи, влаги, окалины, заусенцев, грубых следов резки и повреждений. | Поры, непровар, прожог или замечания при визуальном контроле. |
| Прихватки | Качество, расположение, отсутствие трещин и перетягивания листов. | Листы поведет при сварке, а дефект прихватки уйдет в основной шов. |
| Зазор и прилегание | Стабильность стыка или нахлеста по длине шва, отсутствие местных раскрытий. | Сварщик начнет компенсировать сборку режимом и количеством металла. |
| Доступ к контролю | Можно ли очистить шов, поставить вакуум-камеру или выполнить другой предусмотренный контроль. | Готовый шов придется дорабатывать только ради возможности проверки. |
Почему важна последовательность
Днище чувствительно к накоплению сварочных деформаций. Если варить все подряд с одного края или закрывать длинные участки без промежуточного контроля, листы начинают тянуть друг друга. В итоге появляются волны, местные подъемы, зажатые участки и зоны, где контроль герметичности становится неудобным.
| Этап | Практическая логика | Цель |
|---|---|---|
| Сборка поля | Разложить листы по схеме, проверить нахлесты, стыки, маркировку и связь с окрайками. | Не исправлять геометрию после начала сварки. |
| Прихватка | Зафиксировать листы без чрезмерного стягивания и без дефектных прихваток. | Сохранить положение листов до основного шва. |
| Основная сварка | Вести швы в принятой технологией очередности, не закрывая проблемный участок следующим проходом. | Снизить деформации и не запечатать дефект внутри шва. |
| Зачистка | Убрать шлак, наплывы, брызги и места, мешающие осмотру и вакуум-контролю. | Подготовить шов к приемке без возвратов. |
| Контроль | Проверить внешний вид и герметичность в объеме, заданном проектом, стандартом и планом качества. | Подтвердить, что днище готово к дальнейшим работам. |
Пример производственной ошибки
Бригада начала сварку поля днища с удобного участка, чтобы быстрее освободить проход. Часть листов была прихвачена редко, а несколько кромок остались с загрязнением после резки. После сварки появились местные волны, на отдельных швах пришлось повторно зачищать поверхность, а при проверке герметичности обнаружились участки, которые нужно было вскрывать и исправлять.
Что должно быть в документах
- схема раскладки листов днища с привязкой к центральной части, окрайкам и уторному узлу;
- технологическая карта сварки или ссылка на применяемую технологию;
- отметка о приемке сборки до начала сварки;
- данные о сварщиках, способе сварки и выполненных участках;
- результаты визуального контроля после сварки и зачистки;
- результаты контроля герметичности швов днища, если он предусмотрен для данного участка;
- записи об исправлениях и повторном контроле после ремонта.
Типовые ошибки
- начинать сварку без приемки раскладки листов и прихваток;
- оставлять грязные кромки и следы резки в зоне шва;
- варить длинные участки без понятной очередности;
- считать волну на днище только визуальной мелочью;
- не готовить шов под вакуум-контроль или другой предусмотренный метод проверки;
- закрывать дефект дополнительным валиком вместо нормального исправления;
- не фиксировать ремонт и повторный контроль в исполнительной документации.
Нормативная документация
- ГОСТ 31385-2023 - основной стандарт для вертикальных цилиндрических стальных резервуаров; применяют для требований к изготовлению, сварке, контролю, испытаниям, приемке и документации РВС.
- ГОСТ 5264-80 - ручная дуговая сварка; используют для типов, конструктивных элементов и размеров сварных соединений при соответствующем способе сварки.
- ГОСТ 3242-79 - методы контроля качества сварных соединений; применяют для логики контроля и оценки сварных швов.
- Рабочая документация КМ/КМД, ППР, технологическая карта сварки и план качества - задают конкретную раскладку листов, последовательность работ, объем контроля и порядок оформления.
