Расстояния от резервуара СУГ до зданий и сооружений: что проверить до компоновки

Почему нельзя начинать с готовой цифры

Одинаковая по объему емкость может быть частью резервуарной установки газоснабжения котельной, оборудования АГЗС, газонаполнительного пункта или промышленного склада СУГ. У этих объектов разное назначение и разные нормативные ветки. Число, верное для одной площадки, может быть неприменимо для другой.

Даже внутри одного документа расстояние зависит от нескольких признаков: суммарной вместимости резервуаров, способа установки, назначения соседнего здания, вида дороги и того, от какой конструктивной границы ведут измерение. Поэтому компоновка начинается с классификации объекта, а не с расстановки оборудования на свободном участке.

Сначала определите тип объекта

ТР ТС 032/2013 и правила промышленной безопасности оборудования под давлением нужны для самого сосуда, его арматуры, изготовления и эксплуатации. Они не заменяют нормы планировки площадки и не дают универсального расстояния до здания.

Какие исходные данные нужны до расстановки

• Назначение площадки. Газоснабжение потребителя, АГЗС, ГНС, ГНП или технологический склад СУГ.
• Продукт и операция. Только хранение либо также слив из автоцистерны, перекачка, испарение, наполнение и выдача.
• Вместимость. Объем каждой емкости и суммарная вместимость резервуарной группы.
• Исполнение. Наземная, подземная или засыпанная установка; число резервуаров и расстояния внутри группы.
• Соседние объекты. Назначение зданий, категории помещений, степень огнестойкости, наружные установки и источники зажигания.
• Транспортная схема. Автомобильные и железные дороги, пожарные проезды, место стоянки автоцистерны и зона маневрирования.
• Границы. Граница земельного участка, красные линии, охранные зоны и существующие коммуникации.
• Рельеф. Низкие места, колодцы, каналы, подвалы и другие зоны, где тяжелые пары СУГ могут накапливаться.

Между какими объектами проверяют расстояния

Одной размерной линии от корпуса емкости до ближайшей стены недостаточно. Для каждой площадки составляют матрицу нормируемых пар и последовательно проверяют ее на генплане.

От какой точки измерять

Нормативная таблица должна читаться вместе с примечаниями и определениями. В одном случае расстояние задается от резервуара или оборудования, в другом - от границы площадки, здания, проезжей части либо конкретной технологической точки. Подмена исходной точки может дать несколько метров мнимого запаса.

1. Найдите в документе точное наименование исходного объекта и объекта назначения.
2. Проверьте примечание к таблице: учитывается единичная или суммарная вместимость, наземное или подземное исполнение.
3. Определите конструктивную границу, от которой документ требует вести размер.
4. Нанесите размер на план без округления в меньшую сторону и зафиксируйте ссылку на пункт, таблицу, строку и графу.
5. Отдельно проверьте, не ужесточает ли требование другой применимый документ или расчет пожарного риска.

Практический пример проверки компоновки

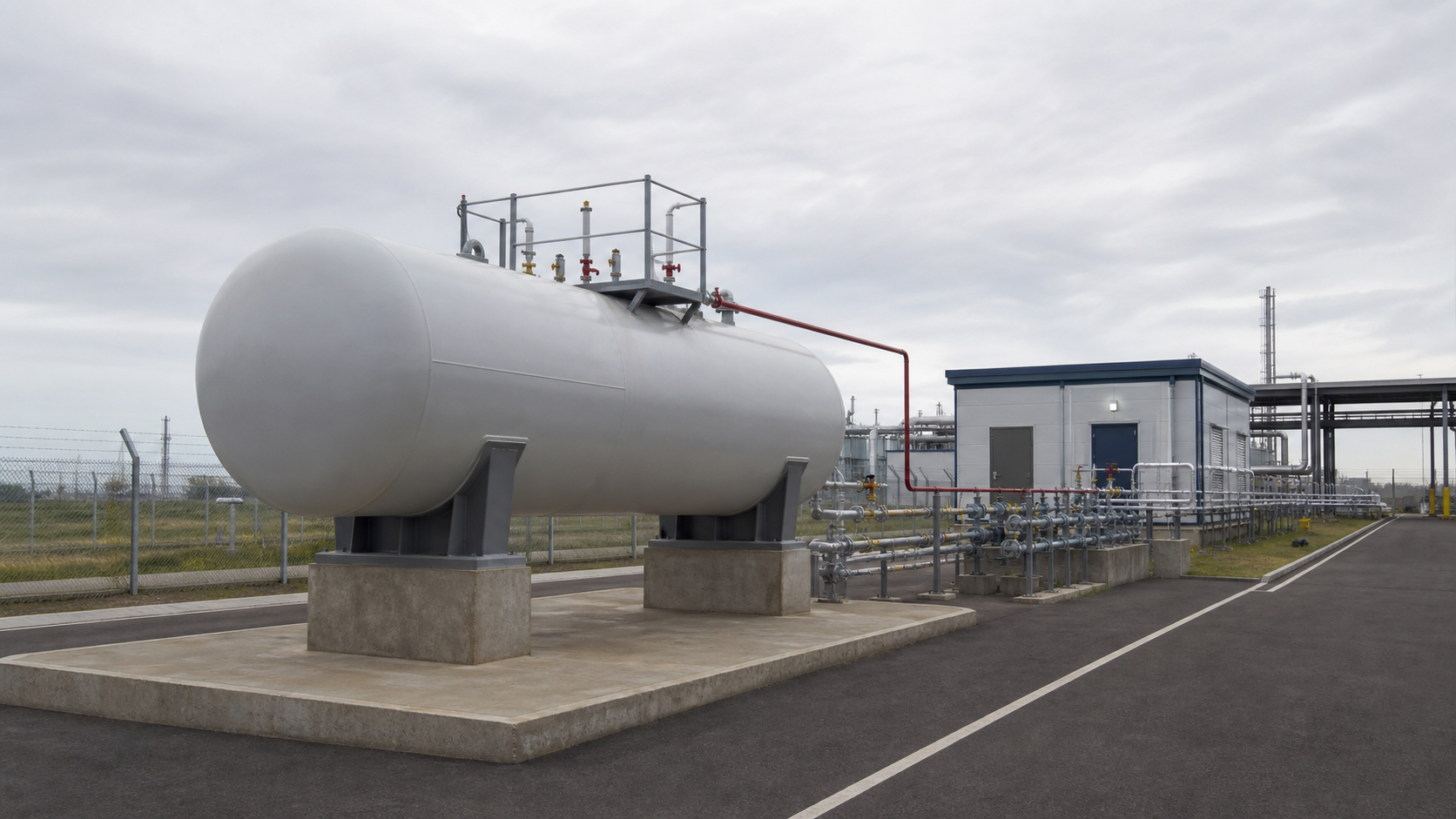

На площадке планируется одна наземная емкость СУГ, слив из автоцистерны, испарительная установка, служебное здание и внутренний проезд. Ошибка - сразу отложить от корпуса емкости одно найденное в интернете расстояние и считать компоновку законченной.

1. Классифицируют объект. Если установка снабжает газом потребителя, открывают требования СП 62 к резервуарным установкам. Если это АГЗС, переходят к СП 156.
2. Фиксируют исполнение и вместимость. Учитывают наземную установку и суммарную вместимость всей предусмотренной группы, включая возможную вторую очередь.
3. Составляют матрицу пар. Емкость - здание, емкость - дорога, сливная точка - здание, автоцистерна - проезд, испаритель - резервуар, оборудование - граница участка.
4. Определяют точки отсчета. Для каждой пары читают примечания конкретной таблицы и наносят самостоятельную размерную линию.
5. Находят определяющую пару. Минимальный запас может оказаться не между емкостью и зданием, а между местом слива и дорогой либо между оборудованием и границей участка.
6. Корректируют план целиком. Перенос одной емкости не должен перекрывать пожарный проезд, ухудшать подъезд автоцистерны или направлять возможное растекание к зданию.

В пояснительной записке сохраняют не только итоговые размеры, но и основание каждого из них. Тогда проверяющий видит, к какому типу объекта, строке и графе относится принятая величина.

Типичные ошибки

• Берут число из поисковой выдачи. Не проверяют редакцию документа, тип объекта и примечания к таблице.
• Считают только одну емкость. Норма может зависеть от суммарной вместимости резервуарной установки.
• Переносят нормы АГЗС на котельную. СП 156 и раздел 8 СП 62 решают разные задачи.
• Измеряют все от корпуса резервуара. Сливная точка, насос, испаритель и предохранительный сброс остаются без самостоятельной проверки.
• Забывают о будущем расширении. Вторая емкость меняет суммарную вместимость и может перевести установку в другую строку таблицы.
• Проверяют только соседние здания. Не учитывают дороги, границу участка, колодцы, понижения и источники зажигания.
• Уменьшают расстояние без обоснования. Противопожарная стена или расчет риска не работают как автоматическое разрешение на любое сокращение.

Нормативная документация

• СП 62.13330.2011 «Газораспределительные системы» с изменениями № 1-4 - резервуарные установки газоснабжения, ГНС и ГНП; нужный раздел выбирают по назначению объекта.
• СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности» с изменениями - специальные требования к АГЗС и многотопливным АЗС.
• СП 18.13330.2019 «Производственные объекты. Планировочная организация земельного участка» - общая планировка промышленных площадок, проезды и взаимное размещение объектов.
• СП 4.13130.2013 с изменениями № 1-4 - ограничение распространения пожара и противопожарные расстояния между зданиями и сооружениями.
• ФНП «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденные приказом Ростехнадзора от 15.12.2020 № 533, - для технологических складов СУГ соответствующих производств.
• Руководство по безопасности для складов СУГ и ЛВЖ под давлением, утвержденное приказом Ростехнадзора от 26.12.2012 № 778, - дополнительная рекомендательная инженерная методика, а не замена обязательных требований.
• ТР ТС 032/2013 и ФНП по оборудованию под избыточным давлением - требования к сосуду и его эксплуатации; не являются самостоятельной таблицей расстояний на генплане.
