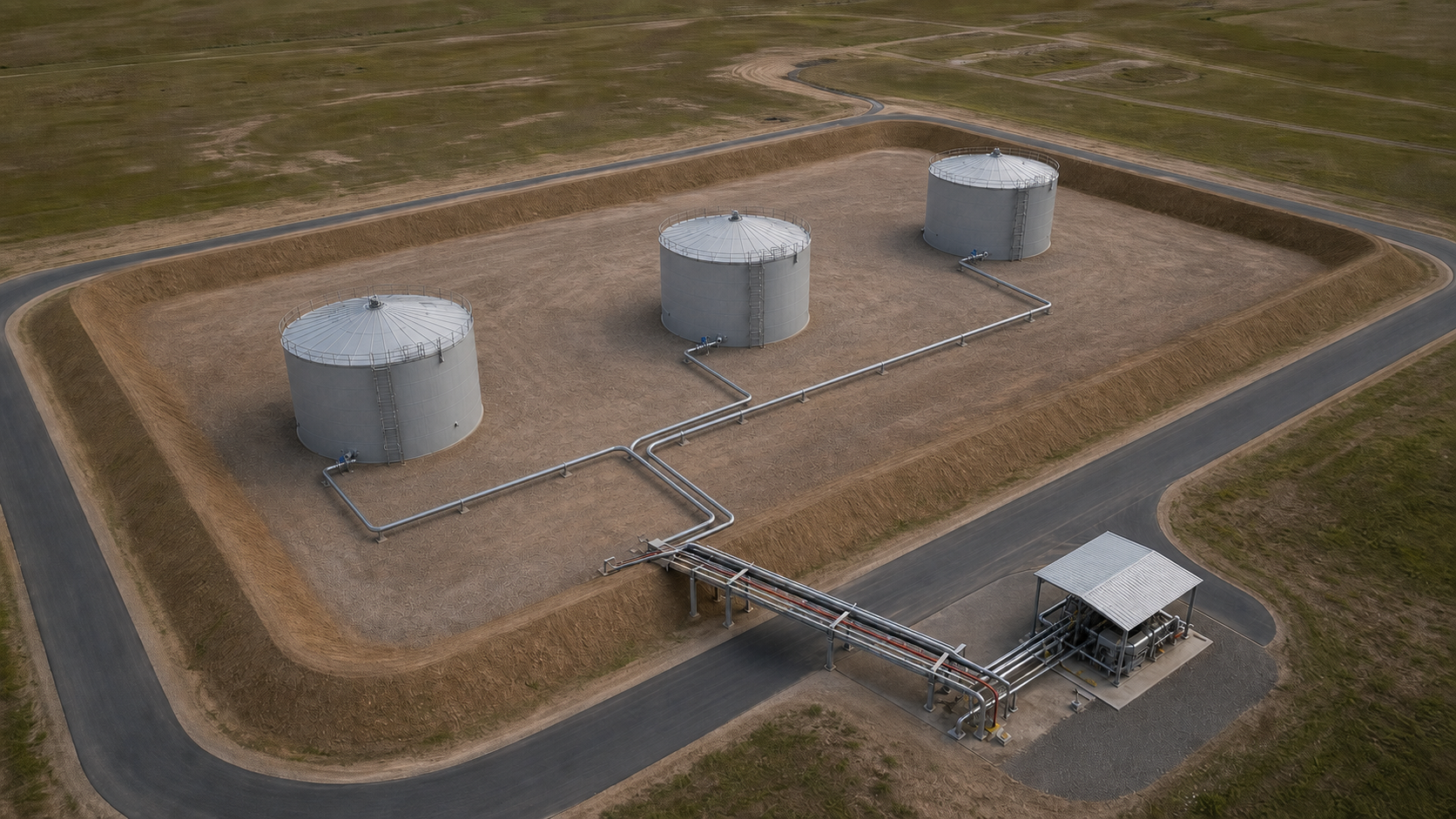

Проектирование резервуарного парка: генплан, обвалование, проезды и инженерные сети
Резервуарный парк нельзя собрать из нескольких готовых проектов РВС. Конструкция каждого резервуара, технологические потоки, обвалование, пожарные проезды, трубопроводы, дренаж и сети должны работать как единая система во всех расчетных и аварийных режимах.
Главная задача
Нужно связать требуемый запас продукта с количеством РВС, категорией склада, группировкой резервуаров, аварийным объемом, транспортной схемой и заданиями всем смежным разделам.
Почему парк - это отдельный объект проектирования
ГОСТ 31385-2023 задает требования к стальным конструкциям отдельного РВС и ограничивает границу резервуара первым наружным соединением. За этой границей начинаются технологические трубопроводы, насосная, дороги, сети, пожаротушение, канализация и вертикальная планировка. Эти части нельзя назначить после расстановки резервуаров: именно они во многом определяют генплан.
Например, удобное для монтажа положение патрубков может оказаться неудачным для трубопроводного коридора. Компактная группа РВС может не оставить места для пожарного проезда или ремонта. Обвалование, рассчитанное только по контуру, может конфликтовать с рельефом и аварийным отводом продукта. Поэтому проект развивают итерациями, одновременно уточняя технологию, пожарные решения и строительную часть.
Исходные данные до первой расстановки
| Блок данных | Что требуется | На какое решение влияет |
|---|---|---|
| Технология хранения | Номенклатура продуктов, годовой оборот, требуемый запас, прием и выдача, одновременность операций, резервирование. | Количество и полезный объем РВС, группы резервуаров, насосы и диаметры линий. |
| Свойства продукта | Плотность, вязкость, температура, давление насыщенных паров, температура вспышки, коррозионная активность, требования к качеству. | Область применения норм, тип крыши, дыхание, обогрев, материалы и разделение продуктов. |
| Площадка | Топосъемка, границы участка, существующие здания и сети, подъездные пути, отметки, ограничения и этапы развития. | Генплан, транспортная схема, коридоры сетей и возможность расширения. |
| Изыскания | Грунты, подземные воды, просадочность, пучинистость, сейсмичность, агрессивность среды. | Основания и фундаменты, допустимые осадки, дренаж и антикоррозионная защита. |
| Климат | Температура, ветер, снег, гололед, осадки и глубина промерзания. | Расчет РВС и эстакад, обогрев, водоотвод, дороги и эксплуатационные проходы. |
| Эксплуатация | Сценарии ремонта, очистки, диагностики, вывода РВС из работы и работы парка при отключенной емкости. | Резервирование, отключающая арматура, ремонтные площадки и доступ техники. |
Последовательность проектирования резервуарного парка
- Определить назначение и область норм. Уточнить, является ли объект складом нефти и нефтепродуктов по СП 155.13130.2014 или относится к специальному исключению.
- Составить материальный баланс. Разделить номинальный и полезный объем, учесть недоступный остаток, оперативный запас, резерв на ремонт и перспективную очередь.
- Выбрать число и тип РВС. Сравнить одну крупную емкость и несколько меньших по резервированию, режимам приема и выдачи, срокам строительства и ремонту.
- Сформировать группы резервуаров. Увязать продукты, вместимость, тип крыш, противопожарные ограничения и технологическую независимость групп.
- Нанести обвалование и аварийный отвод. Проверить удерживаемый объем, свободную площадь, высотные отметки, переходы трубопроводов и доступ внутрь.
- Построить транспортную схему. Обеспечить пожарные проезды, подъезд ремонтной техники, разворот, безопасное пересечение с эстакадами и доступ к каждому РВС.
- Разместить трубопроводные коридоры. Сократить лишние пересечения, оставить компенсацию температурных перемещений и доступ к арматуре.
- Увязать сети и сооружения. Насосная, электроснабжение, автоматика, молниезащита, пожарная вода, пена, канализация и связь должны быть проверены вместе.
- Проверить расчетные аварии. Разлив, пожар одного РВС, отключение электроэнергии, отказ насоса, закрытая задвижка, заполнение выше рабочего уровня и вывод емкости в ремонт.
Обвалование и аварийный объем
Обвалование проектируют не как графическую рамку вокруг РВС. Его геометрия должна удерживать расчетный аварийный объем с учетом занятой площади, отметок, внутренних сооружений и требований специального пожарного документа. Одновременно обеспечивают устойчивость вала или стены, водоотвод, осмотр, переходы и проезд предусмотренной техники.
- расчет выполняют по фактической геометрии, а не по площади внешнего прямоугольника;
- объем резервуаров, фундаментов, приямков и других элементов внутри контура учитывают корректно;
- трубопроводы не должны образовывать неконтролируемые пути выхода продукта через вал;
- ливневую воду удаляют управляемо, не оставляя постоянно открытый выпуск из защищаемого объема;
- аварийный отвод продукта и загрязненной воды согласуют с рельефом и системой производственной канализации;
- положение лестниц и переходов не должно мешать обслуживанию и эвакуации.
Пожарные проезды и ремонтный доступ
Минимальный разрыв сам по себе не гарантирует доступ пожарной техники. На плане проверяют ширину и несущую способность дороги, радиусы поворотов, тупики, высотные ограничения под эстакадами и возможность установки техники в расчетной позиции. Отдельно моделируют доставку листов, крана, люльки и оборудования для ремонта РВС.
Опасная ошибка - оставить подъезд только к воротам группы. Во время аварии часть маршрута может быть перекрыта тепловым воздействием, разливом или работающей техникой. Транспортная схема должна сохранять работоспособность при принятом расчетном сценарии, а не только в нормальной эксплуатации.
Трубопроводы, насосная и границы разделов
| Узел | Что согласовать | Чем опасна несогласованность |
|---|---|---|
| Патрубок РВС | Отметка, ориентация, диаметр, допустимые нагрузки и узел усиления. | Трубопровод передает на стенку усилия, которые не были учтены в расчете резервуара. |
| Эстакада | Пролеты, температурные блоки, проходы, пересечения дорог и доступ к опорам. | Компенсатор или опора оказываются над проездом, лестницей либо обвалованием. |
| Насосная | Режимы, подпор, резервирование, дренирование, отсечная арматура и безопасный останов. | Насос работает вне допустимой области или не позволяет изолировать поврежденный участок. |
| Переход через обвалование | Высота, опоры, герметичность, деформации и возможность осмотра. | Переход ослабляет вал или становится путем выхода аварийного разлива. |
| Граница РВС и трубопровода | Кто рассчитывает наружную линию, нагрузки, арматуру, изоляцию и электрическое соединение. | Между разделами остается участок, за который не отвечает ни один проектировщик. |
Вертикальная планировка и канализация
Отметки площадки задают направление поверхностного стока и поведение разлива. Чистая ливневая вода с дорог, вода из обвалования, производственные стоки и вода после пожаротушения имеют разные режимы приема и контроля. Объединять их одной линией без анализа нельзя.
До выпуска генплана проверяют низкие точки, приямки, закрытие выпусков, доступ к арматуре зимой и последствия переполнения приемного сооружения. Неверная отметка одного лотка может сделать расчетное обвалование формальным, если продукт получит свободный путь за его пределы.
Задания смежным разделам
- КР и КМ/КМД: типы РВС, нагрузки, патрубки, лестницы, площадки, эстакады и опоры.
- КЖ и основания: реакции, анкеры, допустимые осадки и крены, кольцевые фундаменты, плиты и стены.
- ТХ: материальный баланс, режимы, арматура, насосы, аварийное отключение и дренирование.
- ПБ и пожаротушение: категория склада, сценарии, расход воды и пенообразователя, размещение оборудования.
- ВК: производственная канализация, сбор загрязненного стока, выпуск воды из обвалования и пожарные стоки.
- ЭОМ, КИП и молниезащита: категории надежности, заземление, контроль уровня, сигнализация и блокировки.
- ГП: дороги, отметки, ограждение, очередность строительства и резерв территории.
Практический пример: три РВС и одна резервная линия
Проектом предусмотрены три РВС одного продукта: два работают в обычном режиме, один обеспечивает резерв на ремонт и переключение потоков. На первой схеме резервуары расставили равномерно, а насосную разместили у ближайшего патрубка. После проверки выяснилось, что трубопроводные линии пересекают пожарный проезд, обвалование не оставляет ремонтной площадки, а отключение одного коллектора выводит из работы все три емкости.
Исправленная компоновка начинается не с перемещения насосной, а с технологических режимов. Для каждой емкости задают независимое отключение, коллекторы делят на ремонтные участки, эстакаду выносят к одному переходу через вал, проезд оставляют снаружи обвалования, а свободную зону внутри используют для безопасной трассировки низких линий. После этого повторно проверяют удерживаемый объем, нагрузки на патрубки и очередность строительства.
Типичные ошибки проекта
- Сначала выбирают типовые РВС, потом ищут место. Полезный объем и режимы парка не подтверждены.
- СП 18 считают достаточным. Специальные требования СП 155 к нефтебазе остаются без проверки.
- Обвалование рисуют по минимальному отступу. Расчетный объем, рельеф и водоотвод не увязаны.
- Эстакаду добавляют после генплана. Появляются лишние пересечения, недоступные опоры и конфликт с проездами.
- Не закладывают ремонт. Кран и техника не могут подойти к РВС, а отключение емкости останавливает весь парк.
- Границы разделов не закреплены. Нагрузки на патрубки, переходы через вал и аварийные блокировки теряются между исполнителями.
- Перспективную очередь показывают условно. После расширения меняются категория, группировка, сети и пожарные решения.
Что должно быть в результате
Рабочий проект резервуарного парка связывает расчеты РВС с генпланом, технологической схемой и инженерной инфраструктурой. В нем должны совпадать отметки, нагрузки, диаметры, границы поставки, аварийные алгоритмы и очередность строительства.
- Проектирование резервуаров - состав проекта, расчеты, КМ/КМД и спецификации.
- Нагрузки на патрубки резервуара - данные от трубопроводчиков для расчета узла.
- Пенное пожаротушение РВС - исходные данные и границы проектных решений.
- Фундамент РВС - что металлическая часть передает проектировщику основания.
Нормативная документация
- СП 155.13130.2014 с изменениями № 1-2 - специальные требования пожарной безопасности к складам нефти и нефтепродуктов: категории, группы РВС, расстояния, обвалование, проезды, трубопроводы и пожаротушение.
- СП 18.13330.2019 с изменениями № 1-4 - планировочная организация промышленной площадки, дороги, вертикальная планировка и коридоры инженерных сетей.
- СП 4.13130.2013 с изменениями № 1-4 - общие требования к ограничению распространения пожара, разрывам и подъездам пожарной техники; применяется совместно со специальным СП 155.
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 - проектирование, изготовление, монтаж и испытания стальных конструкций РВС объемом от 100 до 120 000 м³.
- СП 43.13330.2012 с изменениями № 1-5 - сооружения промышленных предприятий, включая резервуары, основания и площадочные конструкции.
- СП 20.13330.2016 с изменениями № 1-6 и СП 22.13330.2016 с изменениями № 1-5 - нагрузки, сочетания, основания, осадки и деформации.
- СП 8.13130.2020 - наружное противопожарное водоснабжение производственных объектов.
- ФНП «Правила промышленной безопасности складов нефти и нефтепродуктов», утвержденные приказом Ростехнадзора от 15.12.2020 № 529 с изменением 2024 года, - требования промышленной безопасности к эксплуатации и проектным решениям ОПО.
- ГОСТ Р 21.101-2026 - действующие с 1 апреля 2026 года общие требования к проектной и рабочей документации.
