Кольцо орошения РВС: секции, оросители, расход воды и монтаж
Стационарная установка охлаждения должна подать расчетный расход воды на требуемую часть стенки резервуара и создать непрерывную водяную пленку. Для этого недостаточно закрепить трубу по периметру: нужно рассчитать секции, диаметры, давление у наиболее удаленного оросителя, шаг опор и режим включения.
Критерий работы
При испытании вода должна равномерно смачивать расчетную площадь стенки без сухих полос, а арматура и секции — включаться по принятому пожарному сценарию.
Что входит в стационарную установку охлаждения

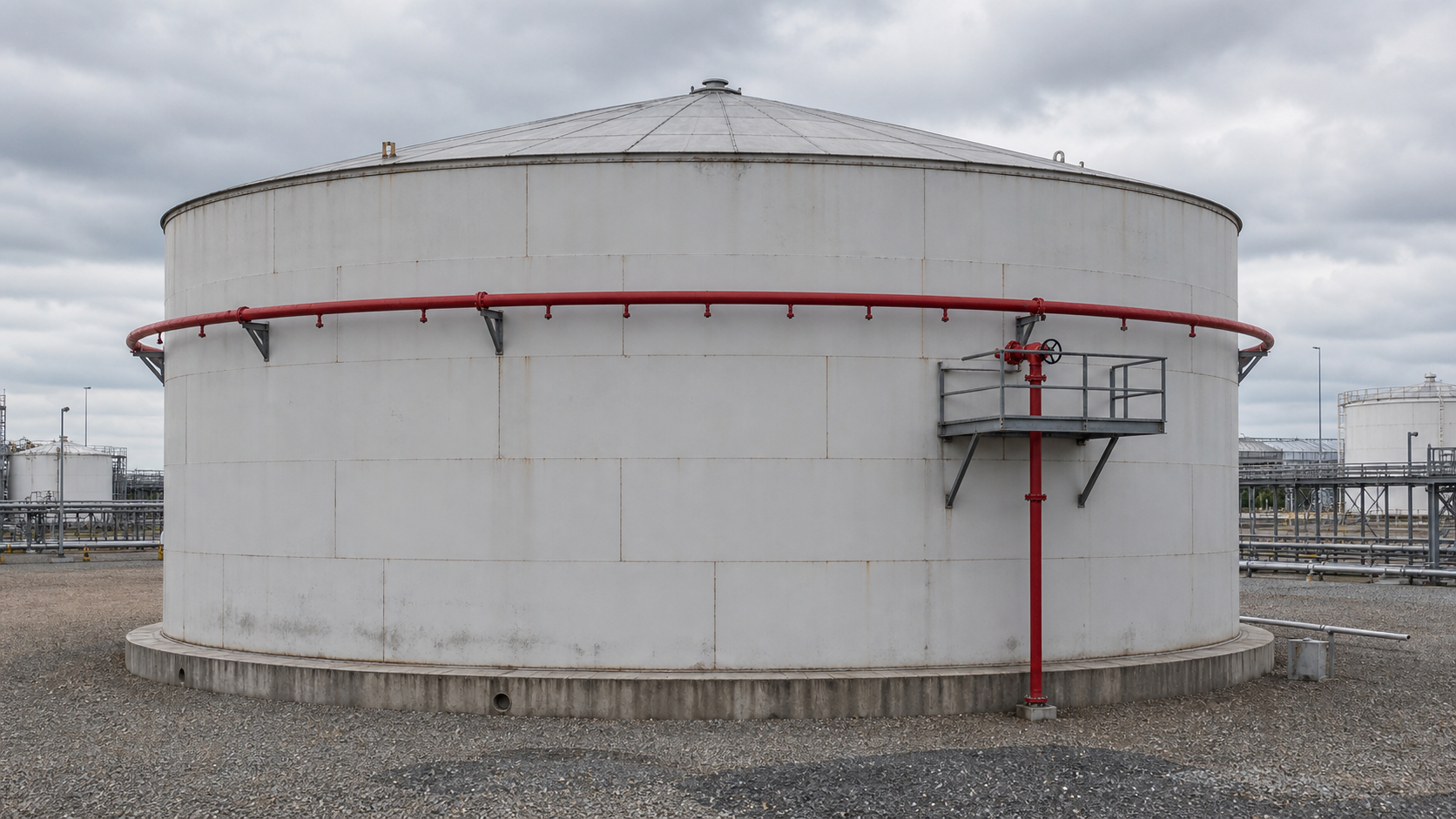

Типовая система включает секционное кольцо орошения в верхней зоне стенки, устройства распыления воды, сухие стояки, подводящие трубопроводы, запорную арматуру и узлы присоединения к противопожарному водопроводу. Конкретная схема зависит от вместимости резервуара, его типа, расположения в группе и принятого пожарного сценария.
Кольцо не должно восприниматься как оборудование самого РВС без связи со смежными разделами. Разработчик резервуара задает допустимые места и нагрузки от кронштейнов, технологи и пожарные специалисты определяют расчетные режимы, а раздел водоснабжения подтверждает расход и давление в сети.
Зачем кольцо делят на секции
Секционирование позволяет охлаждать всю поверхность либо расчетную часть периметра, не расходуя воду на зоны, которые по сценарию не подвергаются тепловому воздействию. Границы секций и положение резервуара относительно соседних емкостей должны совпадать с расчетной схемой, а не выбираться только по удобству монтажа.
| Элемент | Что задают в проекте | Что проверяют |
|---|---|---|
| Секция кольца | Угловую протяженность, расчетную площадь стенки, расход и точку питания | Отсутствие неорошаемых участков на границах соседних секций |
| Сухой стояк | Диаметр, трассу, опоры, дренирование и подключение к сети | Полное заполнение, отсутствие воздушных мешков и случайных тупиков |
| Запорная арматура | Место установки, привод, маркировку и доступ | Возможность включения из безопасной зоны |
| Ороситель | Тип, коэффициент расхода, давление, направление и шаг | Фактический факел и перекрытие соседних зон |
Как определяют расход воды
Расход на секцию определяют по нормируемой интенсивности подачи и площади охлаждаемой поверхности. В упрощенном виде расчетная зависимость имеет вид Q = I × A, где Q — расход воды, I — требуемая интенсивность, A — площадь стенки, охлаждаемая данной секцией. Нормируемые значения и состав одновременно работающих секций принимают по действующим требованиям пожарной безопасности для конкретного объекта.
После определения расхода выполняют гидравлический расчет подводящих трубопроводов и кольца. Проверяют потери давления по длине и в местных сопротивлениях, давление у наиболее удаленного оросителя, одновременную работу других потребителей и фактические параметры источника воды. Простого деления общего расхода на число отверстий недостаточно: ближние оросители могут получать больше воды, а удаленные — не формировать расчетный факел.
Размещение оросителей и непрерывность водяной пленки
Оросители располагают так, чтобы факелы перекрывались и вода распределялась по стенке без сухих вертикальных полос. Направление струи выбирают с учетом ветра, расстояния до корпуса и формы распыления. Слишком близкое размещение может дать узкую струю, слишком большое расстояние увеличивает снос воды.
Особое внимание уделяют местам у лестниц, площадок, патрубков и наружных конструкций. Они экранируют поток и могут создавать сухую зону ниже себя. Решение подтверждают раскладкой оросителей и натурным проливом, а не только равным шагом по окружности.
Крепление кольца к стенке РВС
Кронштейны кольца передают на стенку вес заполненного трубопровода, арматуры, льда, а также ветровые и монтажные воздействия. Их шаг и конструкцию согласуют с поясами и сварными швами резервуара. Нельзя приваривать случайные опоры к готовой стенке без проверки местной прочности и технологии сварки.
Трубопровод должен иметь возможность температурного перемещения. Жесткая фиксация всего кольца по периметру приводит к дополнительным усилиям, деформациям кронштейнов и раскрытию соединений. В проекте различают неподвижные и направляющие опоры, задают компенсацию и исключают передачу недопустимых нагрузок на штуцеры.
Стояк, арматура и обслуживание
Питающий стояк прокладывают непрерывно от подводящей сети до секционного кольца. Он не должен заканчиваться на площадке или превращаться в стойку ограждения. Арматуру размещают в доступной и безопасной зоне, предусматривают маркировку секций и понятное направление открытия.
Если трубопровод остается сухим в дежурном режиме, обеспечивают опорожнение низких точек и исключают застой воды после испытаний. Для районов с отрицательной температурой это критично: замерзшая вода повреждает арматуру и перекрывает проход. Узлы должны допускать промывку, осмотр и замену оросителей.
Практический пример компоновки
РВС расположен в группе рядом с двумя соседними резервуарами. Пожарный расчет требует охлаждения всей стенки горящего резервуара и обращенных к нему участков соседних емкостей. Кольцо каждого РВС делят на секции, соответствующие расчетным частям периметра, и для каждой секции определяют площадь, расход и наиболее неблагоприятный путь от водоисточника.
На чертежах показывают границы секций, номера оросителей, диаметры, отметки, неподвижные и направляющие опоры, стояки, арматуру, дренажи и направления потока. В таблице гидравлического расчета приводят требуемый расход и давление. После монтажа выполняют промывку и натурный пролив с фиксацией сухих зон и корректировкой направления оросителей.
Приемочные испытания
- Сверить секции, диаметры и оросители с рабочей документацией.
- Проверить сварные и фланцевые соединения, крепеж и положение опор.
- Промыть трубопроводы до установки чувствительных распыляющих устройств либо по принятой технологии.
- Проверить герметичность и рабочее давление.
- Включить расчетные сочетания секций и измерить расход и давление.
- Осмотреть стенку при проливе и отметить сухие полосы, экранированные зоны и чрезмерный снос воды.
- Проверить дренирование стояков и низких точек после отключения.
- Оформить акты испытаний, исполнительную схему и инструкции по включению.
Типичные ошибки
- кольцо выполняют одним контуром без связи с расчетными секциями;
- общий расход делят на отверстия без гидравлического расчета;
- стояк или ветвь трубопровода заканчивается тупиком без дренажа;
- ближние оросители забирают воду, а дальние работают при недостаточном давлении;
- лестница или площадка экранирует стенку и создает сухую полосу;
- кронштейны приваривают к стенке без проектного узла;
- кольцо жестко закрепляют без компенсации температурных перемещений;
- арматура недоступна или не имеет понятной маркировки секций;
- после испытания в сухом стояке остается вода;
- приемку ограничивают проверкой герметичности без натурного пролива.
Связанные материалы
Нормативная документация
- СП 155.13130.2014 с изменениями № 1 и № 2 — требования пожарной безопасности к складам нефти и нефтепродуктов, выбор способов охлаждения резервуаров и расчетных режимов.
- СП 8.13130.2020 с изменением № 1 — требования к наружному противопожарному водоснабжению, расходам и источникам воды.
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — требования к конструкциям РВС, оборудованию, нагрузкам, изготовлению и монтажу.
- Федеральный закон № 123-ФЗ — технический регламент о требованиях пожарной безопасности.
- Рабочая документация системы противопожарной защиты, гидравлический расчет, проект РВС и регламент технического обслуживания объекта.
