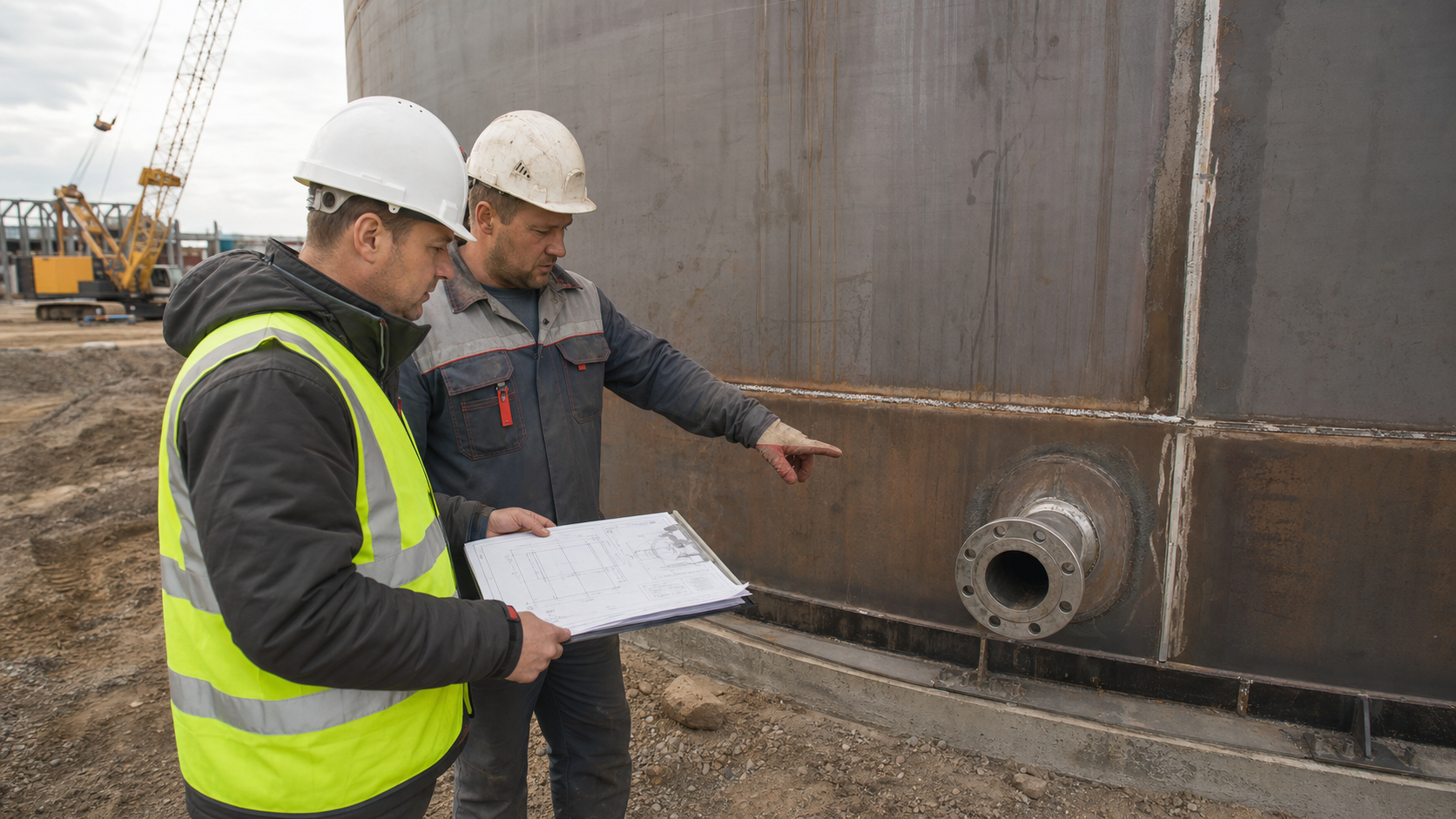

Авторский надзор при монтаже РВС: контроль и изменения проекта
Даже подробно разработанный проект не исключает вопросов на площадке. Фактические отметки основания отличаются от исполнительной схемы, монтажная организация предлагает заменить сталь, перенести патрубок или изменить последовательность сборки. Авторский надзор нужен, чтобы такие решения не принимались устно и не разрушали расчетную схему резервуара.
Главная задача
Проектировщик подтверждает соответствие работ документации и оформляет изменения так, чтобы чертежи, расчеты и фактически смонтированная конструкция не разошлись.
Авторский надзор не заменяет строительный контроль
Авторский надзор выполняет разработчик проектной или рабочей документации. Его задача - выборочно проверять, соответствует ли реализуемое решение проекту, и участвовать в рассмотрении отклонений. Строительный контроль проверяет качество и приемку выполненных работ, монтажная организация отвечает за технологию и результат монтажа, лаборатория НК - за установленный контроль сварных соединений.
Поэтому запись проектировщика не отменяет входной контроль металла, геодезическую проверку, операционный контроль сварки, НК и оформление исполнительной документации. Эти функции дополняют друг друга, но не взаимозаменяются.
Когда участие проектировщика особенно важно
- До начала монтажа. Проверяют актуальность комплекта КМ и КМД, исполнительную схему основания, отметки, оси, кольцевой фундамент и готовность закладных деталей.
- При сборке днища и первого пояса. Ошибки геометрии, окрайки и уторного узла затем переходят на всю стенку.
- Перед врезкой патрубков. Нужно сверить отметки, ориентацию, усиление, расстояния до швов и доступ для сварки и контроля.
- При замене материала или профиля. Совпадения предела текучести недостаточно: учитывают группу конструкций, температуру, свариваемость, толщину и требования проекта.
- При отклонении геометрии. Проектировщик оценивает влияние фактической формы на прочность, устойчивость и работу сопряженных элементов.
- Перед испытанием и приемкой. Проверяют, что согласованные изменения внесены в документацию и не остались только в переписке.
Контрольные точки монтажа РВС
| Этап | Что сверяют с проектом | Что фиксируют |
|---|---|---|
| Приемка основания | Отметки, уклон, оси, кольцевую поверхность, закладные и анкеры. | Исполнительную геодезическую схему и акт готовности основания. |
| Днище и окрайка | Марки и толщины листов, раскладку, нахлесты или стыки, уторный узел. | Скрытые работы, сварочные операции, результаты контроля и геометрию. |
| Стенка | Последовательность поясов, толщины, расположение вертикальных швов, форму и монтажные приспособления. | Отклонения от вертикали, местные деформации, результаты НК и устранение дефектов. |
| Крыша и верхний узел | Опорную схему, центральное кольцо, щиты или листы, кольцо жесткости и сопряжение со стенкой. | Геометрию, монтажные соединения и соответствие рабочим чертежам. |
| Патрубки и люки | Диаметр, отметку, азимут, вылет, фланец, усиливающую накладку и расстояния до швов. | Фактическую привязку, сварку, НК и испытания на герметичность. |
| Испытание | Готовность конструкции, схему наполнения, контроль осадки и состояние основания. | Уровни наполнения, выдержки, осадки, дефекты и итоговые акты. |
Как оформлять отклонение с площадки
Фраза «проектировщик согласовал по телефону» не является управляемым изменением. Запрос должен содержать конкретную привязку к чертежу и узлу, описание причины, фотографии, фактические размеры, сведения о материале и предложение монтажной организации.
- Монтаж приостанавливают в границах спорного узла, если продолжение работ может скрыть дефект или сделать возврат к проекту невозможным.
- Отклонение измеряют и фиксируют: отметка, азимут, размер, форма, номер листа, марка элемента и стадия выполнения.
- Проектировщик оценивает влияние на расчетную схему, сварные соединения, коррозионный запас, НК, монтаж и эксплуатацию.
- Решение оформляют письменно: вернуть к проекту, принять с обоснованием, усилить узел или выпустить изменение.
- Изменение доводят до всех участников и вносят в актуальный комплект документации.
Четыре ситуации, которые нельзя согласовывать формально
| Предложение площадки | Почему нужна проверка |
|---|---|
| Заменить лист на имеющийся в наличии | Нужно проверить марку, толщину, расчетное сопротивление, ударную вязкость, свариваемость и сертификат. |
| Перенести патрубок на удобное место | Меняются расстояния до швов и края днища, усиление стенки, доступ к арматуре и нагрузки от трубопровода. |
| Срезать монтажную деформацию нагревом | Локальный нагрев может изменить геометрию, свойства металла и остаточные напряжения; нужна утвержденная технология исправления. |
| Оставить отклонение вертикальности | Оценивают не только допуск, но и форму отклонения, локальные вмятины, устойчивость стенки и влияние на крышу. |
Практический пример: перенос патрубка после сборки стенки
На площадке обнаружили, что проектная ось патрубка конфликтует с фактической трассой трубопровода. Перенос на 400 мм кажется небольшим, но новое положение приблизило усиливающую накладку к вертикальному шву первого пояса.
Правильный порядок - передать проектировщику исполнительный обмер и нагрузки от трубопровода. После проверки выбирают другое направление переноса либо перерабатывают узел усиления, уточняют требования к сварке и НК и выпускают измененный лист КМ/КМД. Только после выдачи актуальной ревизии выполняют вырез в стенке. Так исключается ситуация, когда конструкция уже ослаблена, а допустимость решения еще не подтверждена.
Что должно остаться после выезда
- запись в журнале авторского надзора с датой, объектом и проверенным этапом;
- перечень выявленных несоответствий с привязкой к рабочей документации;
- фотофиксация и результаты измерений, достаточные для повторной проверки;
- письменные решения и сроки устранения замечаний;
- измененные листы и расчетное обоснование, если решение затрагивает конструкцию;
- подтверждение устранения замечаний до закрытия последующими работами.
Связанные материалы
Нормативная документация
- СП 246.1325800.2023 «Положение об авторском надзоре при строительстве, реконструкции и капитальном ремонте объектов капитального строительства» - организация надзора, журнал, фиксация и работа с замечаниями.
- СП 48.13330.2019 «Организация строительства» с действующими изменениями - роли участников, строительный контроль и исполнительная документация.
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» с поправкой ИУС 12-2025 - требования к проектированию, изготовлению, монтажу, испытаниям и приемке РВС.
- ГОСТ Р 21.101-2026 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» - комплектование документации и внесение изменений; действует с 1 апреля 2026 года.
- ГОСТ 21.002-2014 «Система проектной документации для строительства. Нормоконтроль проектной и рабочей документации» с поправкой ИУС 1-2022.
