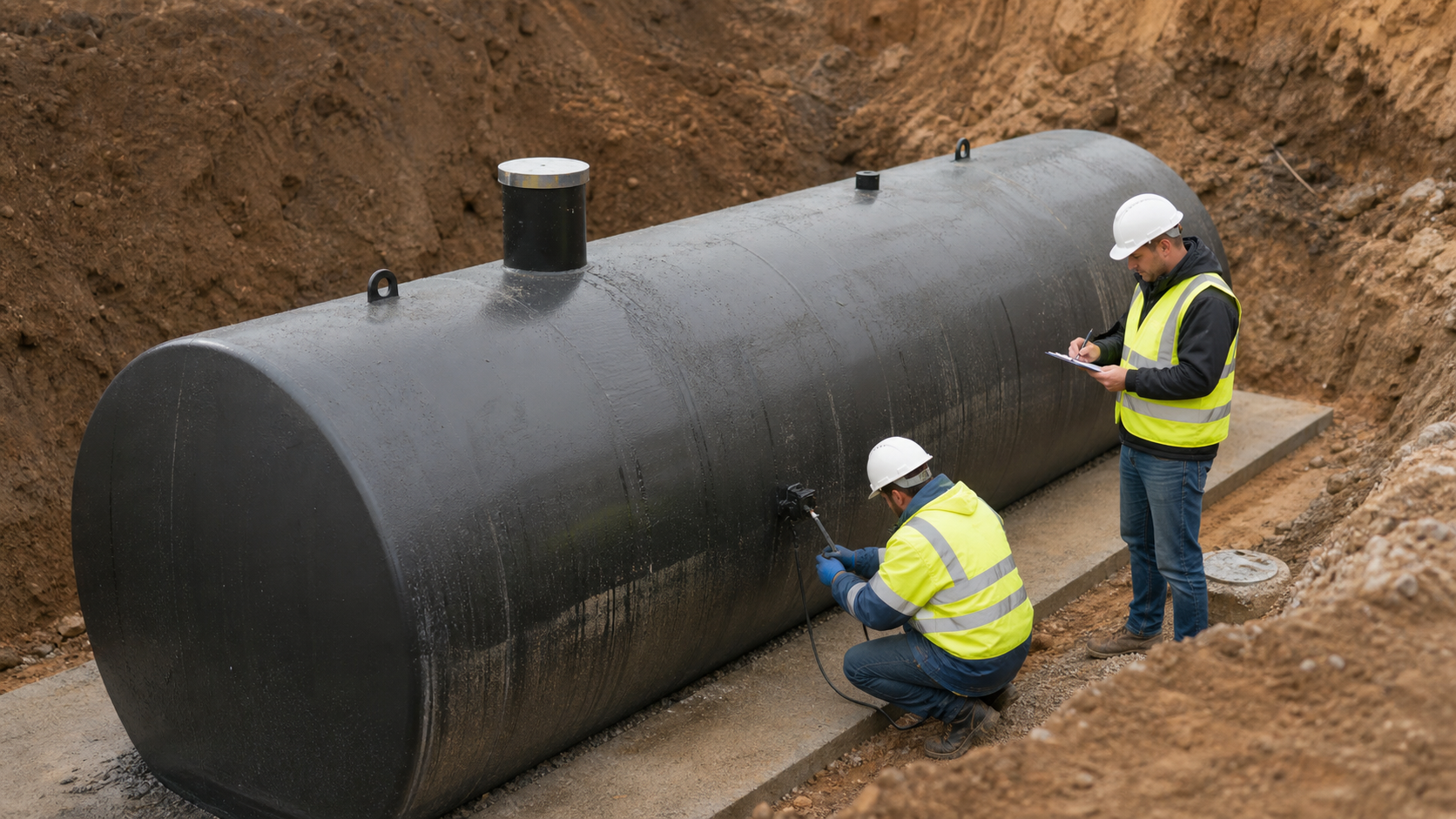

Катодная защита подземного РГС: проверки до засыпки
После засыпки большинство элементов защиты и мест подключения становятся недоступны. Поэтому покрытие, контрольные выводы, изоляцию и исходные измерения проверяют до обратной засыпки, а результаты фиксируют в исполнительной документации.
Главная мысль
Электрохимическая защита не исправляет поврежденное покрытие. Эти решения работают как единая система и требуют контроля до засыпки.
Что защищают и почему нельзя ждать окончания монтажа
Подземный РГС постоянно находится в контакте с грунтом и влагой. Наружное покрытие ограничивает доступ среды к металлу, а катодная защита снижает риск электрохимической коррозии на участках, где покрытие имеет повреждения или дефекты. После засыпки исправить неудачный вывод кабеля или проверить поврежденное покрытие значительно сложнее и дороже.
Проверки до засыпки
| Элемент | Что проверить | Что зафиксировать |
|---|---|---|
| Покрытие корпуса | Сплошность, повреждения после доставки и монтажа, восстановленные места. | Акт контроля, карта дефектов и ремонта покрытия. |
| Кабели и соединения | Маркировка, механическая защита, надежность присоединения и отсутствие повреждения изоляции. | Схема прокладки, фото и точки подключения. |
| Контрольно-измерительный пункт | Доступность после засыпки, читаемая маркировка, защита от наезда и влаги. | Исполнительная привязка и отметка. |
| Анодное устройство | Соответствие проекту, положение относительно резервуара и сохранность при засыпке. | Тип, количество, трасса кабеля и фактическое размещение. |
| Основание и засыпка | Нет ли острых включений, способных повредить покрытие; выполнено ли проектное основание. | Акты скрытых работ и данные о материале засыпки. |
Какие исходные измерения нужны
Перечень и методику измерений назначают проектом и применимыми документами. Важно получить исходные значения, к которым затем можно вернуться при эксплуатационном контроле: состояние цепи, доступность контрольных точек и результаты проверки защитной системы. Измерения без привязки к схеме и дате плохо помогают при последующем поиске отклонений.
Типичные ошибки
- Считать, что катодная защита позволяет не контролировать покрытие.
- Вывести контрольный кабель в место, которое после засыпки или благоустройства недоступно.
- Не сфотографировать соединения и не привязать их к исполнительной схеме.
- Повредить изоляцию кабеля при засыпке или уплотнении грунта.
- Выполнить измерения, но не указать метод, дату, точки и состояние системы.
Связанные материалы
- Коррозия РГС под седловыми опорами - осмотр и ремонт скрытых зон.
- Монтаж РГС на фундамент - опоры, выверка и контроль до подключения.
- Проектирование РГС - корпус, опоры, покрытие и рабочая документация.
Нормативная документация
- ГОСТ 17032-2022 - горизонтальные стальные резервуары для нефтепродуктов в пределах области применения.
- Проект защиты от коррозии и документация изготовителя покрытия - определяют систему покрытия, подготовку поверхности, контроль и ремонт.
- СП 22.13330 и СП 45.13330 - учитывают грунтовые условия, основание и технологию земляных работ при применимости к объекту.
