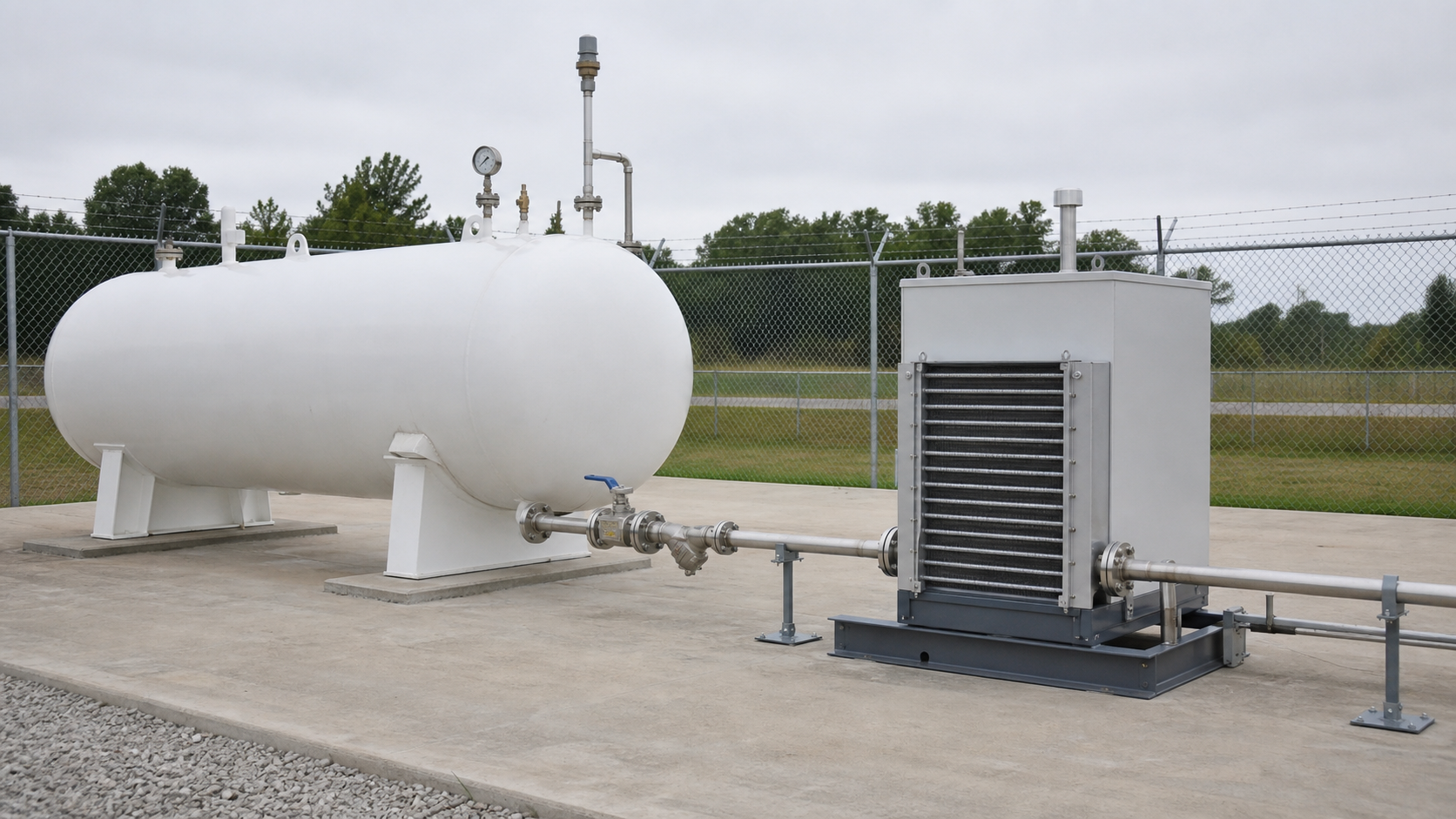

Испаритель СУГ: когда нужен и что проверить в проекте

Когда естественного испарения недостаточно

В емкости СУГ паровая фаза образуется за счет тепла, поступающего через стенку из окружающей среды. При понижении температуры теплоприток уменьшается, а доля бутана в смеси дополнительно снижает давление насыщенных паров. В результате горелки или технологическое оборудование могут получать нестабильное давление даже при наличии жидкости в резервуаре.

Испаритель рассматривают, когда расчетный часовой расход превышает устойчивую естественную производительность резервуарной установки в наиболее холодном режиме. Он не нагревает всю емкость: жидкая фаза дозированно поступает в аппарат, получает тепло и выходит в газообразном состоянии.

Исходные данные для выбора

Как выбирают тип испарителя

Электрический испаритель удобен там, где доступна требуемая электрическая мощность и допустимо соответствующее электрооборудование. Жидкостный аппарат использует нагретую воду или другой предусмотренный изготовителем теплоноситель. Паровой вариант применим при наличии стабильного источника пара и проектно подтвержденных параметров.

Тип теплоносителя не отменяет общей проверки: исполнение оборудования, материалы, категория давления, климатическое исполнение и средства защиты должны соответствовать среде и условиям площадки. Рабочие режимы принимают по паспорту и характеристикам конкретного изготовителя, а не по общей мощности нагревателя.

Что должно быть видно на технологической схеме

1. Отдельная линия жидкой фазы от предусмотренного штуцера емкости до входа испарителя.
2. Запорная и отсечная арматура, позволяющая безопасно отключить аппарат в расчетных аварийных режимах.
3. Фильтрация и контроль давления там, где они требуются документацией оборудования и проектной схемой.
4. Выход паровой фазы с последующим регулированием давления и подачей к потребителям.
5. Предохранительные устройства и отводы сброса, направленные в предусмотренную проектом безопасную систему.
6. Дренирование, продувка и возврат продукта только в тех точках, которые обоснованы схемой и инструкцией изготовителя.

Трубопровод должен иметь понятную трассу, опоры, компенсацию перемещений и доступ к обслуживаемой арматуре. Нельзя считать обвязку законченной, если на схеме показан только сам аппарат с двумя условными линиями.

Автоматика и блокировки

Точный набор защит зависит от конструкции испарителя, поэтому его определяют совместно по паспорту оборудования, технологической схеме и анализу опасностей. В проекте проверяют контроль температуры, давления и наличия теплоносителя, прекращение подачи жидкой фазы при недопустимом режиме, сигнализацию отказа и связь с общей системой аварийного отключения.

• Перегрев не должен приводить к неконтролируемому росту давления.
• При исчезновении теплоносителя подача жидкости прекращается в предусмотренной последовательности.
• Жидкая фаза не должна уходить в газопровод к потребителю.
• Предохранительный клапан нельзя изолировать от защищаемого объема рабочей арматурой.
• Газоанализаторы и аварийная вентиляция увязываются с принятыми проектом сценариями.

Пример инженерной проверки

Для котельной указан максимальный расход 180 кг/ч. Поставщик предлагает испаритель номиналом 200 кг/ч. По одной этой цифре подтвердить выбор нельзя. Проектировщик дополнительно проверяет, для какого состава СУГ и температуры приведена производительность, какое давление требуется на входе, как аппарат работает при малой нагрузке и достаточна ли мощность источника тепла.

Если паспортная производительность 200 кг/ч относится к более теплым условиям или пропановой смеси, фактического запаса зимой может не быть. Итоговый выбор делают по рабочим характеристикам конкретной модели и расчетному режиму объекта. Увеличивать номинал «на глаз» тоже неправильно: слишком крупный аппарат может работать нестабильно при малом расходе.

Проверка компоновки

• Соблюдены проектные расстояния, обеспечен подъезд и доступ для обслуживания.
• Оборудование и арматура защищены от наезда транспорта и механического повреждения.
• Фундамент и рама воспринимают массу аппарата и трубопроводные нагрузки.
• Трасса не создает жидкостных карманов, не передает недопустимые усилия на штуцеры и допускает дренирование.
• Электрооборудование, заземление, молниезащита и кабельные трассы соответствуют принятой классификации зон.
• Сбросы предохранительных устройств не направлены к рабочим местам, воздухозаборам и источникам зажигания.

Типичные ошибки

• Выбирать испаритель только по максимальному расходу из каталога.
• Не учитывать изменение состава СУГ и зимнее увеличение доли бутана.
• Ставить регулятор давления без проверки возможного попадания жидкой фазы.
• Подключать аппарат жесткой обвязкой без расчета опор и температурных перемещений.
• Показывать защитные устройства без логики срабатывания и связи с отсечной арматурой.
• Не предусматривать безопасный доступ для слива, продувки, ремонта и замены оборудования.

Нормативная документация

• ТР ТС 032/2013 - требования безопасности к оборудованию, работающему под избыточным давлением, с действующими изменениями.
• Приказ Ростехнадзора от 15.12.2020 № 536 - правила промышленной безопасности при использовании оборудования под избыточным давлением.
• Приказ Ростехнадзора от 15.12.2020 № 532 - правила безопасности для объектов, использующих сжиженные углеводородные газы, в пределах области применения.
• СП 62.13330.2011 - требования к газораспределительным системам; применяют актуальную редакцию и изменения для конкретного объекта.
• ГОСТ 34858-2022 - действующие технические условия на топливные СУГ с опубликованными поправками.
• Паспорт, руководство по эксплуатации и характеристики выбранного испарителя - обязательная основа для проверки производительности, защит и допустимой схемы обвязки.
