Аварийный перелив РВС: что предусмотреть в проекте

Аварийный перелив РВС часто воспринимают как дополнительный патрубок на стенке резервуара. В рабочем проекте этого мало: нужно понимать, какой расход может прийти в резервуар, сколько времени есть до перелива, куда уйдет продукт, выдержит ли трубопровод этот режим и не станет ли аварийная линия источником новой аварии.

Задать вопрос Ко всем статьям

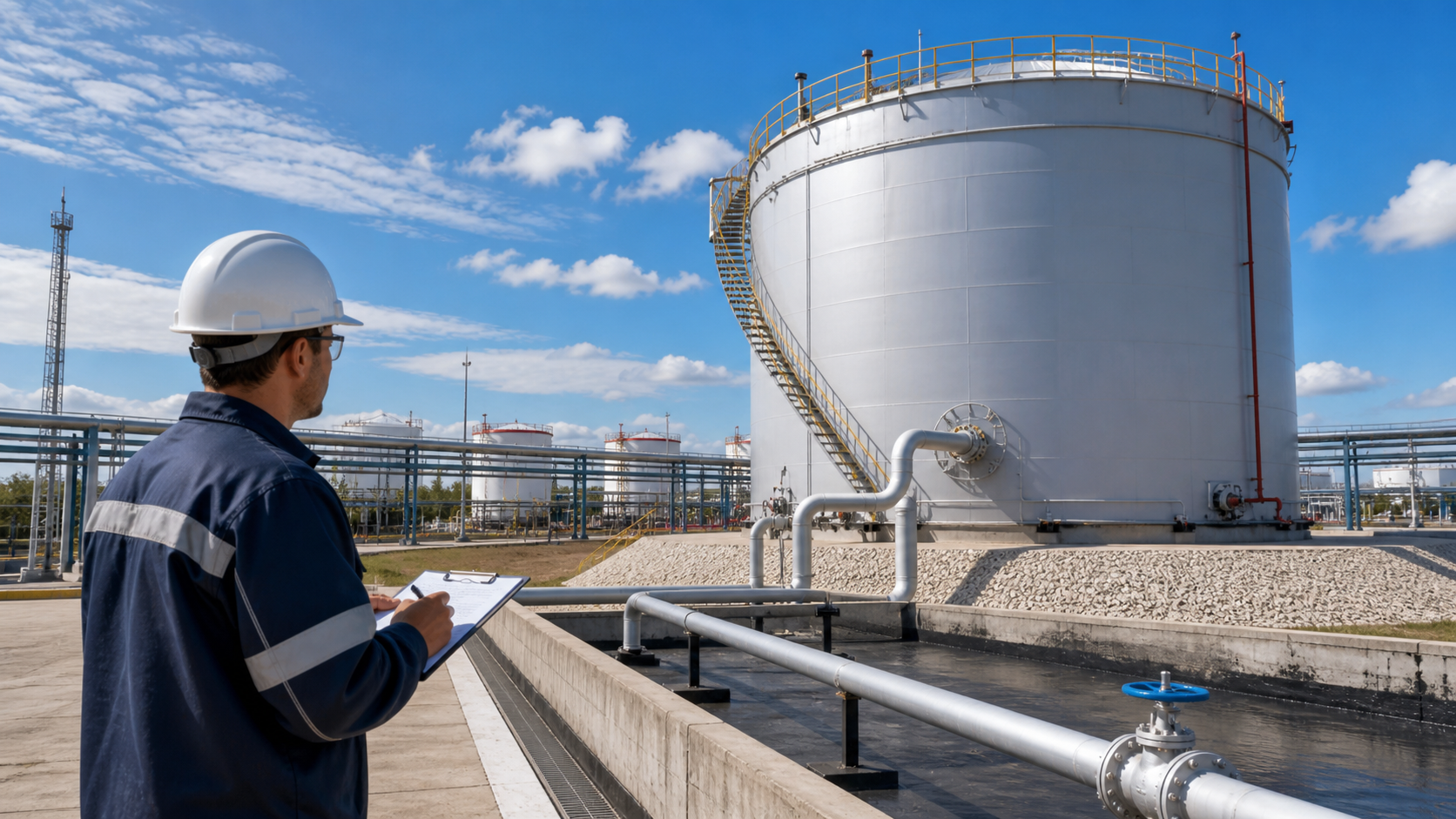

Аварийный перелив вертикального стального резервуара

Инженерный смысл

Переполнение резервуара обычно начинается не с разрушения стенки, а с ошибки в технологическом режиме: насос не остановился, задвижка осталась открытой, уровень показал неверное значение, диспетчер принял не тот резервуар, а сигнализация сработала поздно или была отключена. Поэтому аварийный перелив нельзя рассматривать отдельно от автоматики, обвязки, обвалования и технологического регламента.

Хорошее решение отвечает на простой вопрос: если продукт продолжит поступать после достижения предельного уровня, есть ли у него безопасный путь, достаточная пропускная способность и контролируемое место приема. Если ответ сводится к фразе “предусмотреть перелив”, значит проект еще не проверен инженерно.

Что нужно задать до расчета

Исходные данные	Зачем нужны
Максимальный расход наполнения	Определяет минимальную пропускную способность аварийной линии и время до выхода продукта выше допустимого уровня.
Рабочий, предупредительный и аварийный уровни	Позволяют отделить нормальную эксплуатацию от режима, где должна сработать блокировка или аварийный отвод.
Плотность, вязкость и температура продукта	Влияют на гидравлическое сопротивление трубопровода и фактическую пропускную способность.
Куда отводится продукт	В аварийный резервуар, технологический трубопровод, дренажную емкость или другой предусмотренный приемник.
Профиль трассы	Нужен для проверки самотека, уклонов, воздушных мешков, промерзания и доступности обслуживания.
Связь с КИПиА	Определяет логику сигнализации, блокировки насосов, закрытия арматуры и фиксации аварийного события.

Расчетная логика

Для предварительной проверки сначала оценивают не диаметр патрубка, а баланс поступления и отвода. Если в аварийном режиме в резервуар входит больше продукта, чем может уйти через переливную линию, уровень продолжит расти. В этом случае сама линия не решает задачу, даже если она красиво показана на схеме.

Баланс уровня в аварийном режиме:

Q_нак = Q_пост - Q_отв

Время заполнения свободного объема:

t = V_свQ_нак

Расход через трубопровод при упрощенной проверке:

Q = μ · A · √(2 · g · H)

Площадь живого сечения круглой трубы:

A = π · d²4

Вывод: аварийная линия должна проверяться по фактическому аварийному расходу, напору, уклону, местным сопротивлениям и месту приема продукта. Одного указания диаметра без гидравлической проверки недостаточно.

Пример предварительной проверки

Рассмотрим резервуар, куда продукт может поступать с максимальным расходом 420 м³/ч. До аварийной отметки остается свободный объем 70 м³. Переливная линия по предварительной гидравлической оценке способна отвести 300 м³/ч.

Накопление продукта:

Q_нак = 420 - 300 = 120 м³/ч

Время до исчерпания свободного объема:

t = 70120 = 0,58 ч ≈ 35 мин

Проверочный вывод: линия уменьшает скорость роста уровня, но не исключает переполнение. Нужно либо увеличить пропускную способность аварийного отвода, либо обеспечить надежное отключение подачи до исчерпания свободного объема, либо менять технологическую схему приема продукта.

Что заложить в проект

отметки рабочего, предупредительного, аварийного и предельно допустимого уровней;
расчетный расход наполнения и сценарий отказа, для которого проверяется перелив;
диаметр, отметку врезки, уклон и трассу аварийного трубопровода;
место приема продукта и проверку, что оно рассчитано на аварийный объем;
арматуру, доступ к обслуживанию, возможность промывки и дренажа линии;
меры против замерзания, засорения, гидрозатворов и воздушных пробок;
логику сигнализации, блокировки насосов и закрытия подающих линий;
требования к исполнительной документации и проверке фактических отметок после монтажа.

Типовые ошибки

показывают патрубок перелива, но не проверяют расход через всю линию до места приема;
считают, что сигнализация уровня заменяет аварийный путь отвода продукта;
не учитывают максимальный расход насоса при открытой или ошибочно выбранной линии;
делают трассу с участками без уклона, где может скапливаться продукт или воздух;
не проверяют, куда попадет продукт после выхода из переливной линии;
забывают про обслуживание, промывку, коррозию и доступ к арматуре;
не сверяют фактические отметки врезки после монтажа с проектными уровнями.

Нормативная документация

ГОСТ 31385-2023 - общие технические требования к вертикальным цилиндрическим стальным резервуарам, проектной увязке конструкций, патрубков, испытаний и документации.
СП 155.13130.2014 с изменениями - требования пожарной безопасности для складов нефти и нефтепродуктов, резервуарных парков, обвалования, аварийных решений и размещения оборудования.
Федеральные нормы и правила промышленной безопасности для складов нефти и нефтепродуктов - требования к безопасной эксплуатации, технологическим операциям, предупреждению аварий и документации.
Проектная технологическая часть и регламент эксплуатации конкретного объекта - источник расчетных расходов, уровней, алгоритмов блокировок и допустимых аварийных сценариев.
