Замена днища РВС: локальный ремонт или полная замена
Минимальная измеренная толщина сама по себе не отвечает на вопрос о масштабе ремонта. Решение зависит от распределения повреждений, состояния окрайки и уторного узла, коррозии со стороны основания, качества основания и ресурса, который требуется получить после ремонта.
Почему нельзя решать по одной точке
Одна глубокая язва и распространенное утонение требуют разных решений даже при одинаковой минимальной толщине. В первом случае может быть достаточно локального ремонта. Во втором отдельные вставки превращают днище в набор ремонтных карт, но не устраняют общую потерю ресурса.
Поэтому сначала строят достоверную картину повреждений: где находится коррозия, с какой стороны она развивается, как связана с уклоном, водосбором, окрайкой, основанием и предыдущими ремонтами.
Три уровня решения
| Вариант | Когда его рассматривают | Что обязательно доказать |
|---|---|---|
| Локальный ремонт | Повреждение ограничено, его границы надежно определены, окружающий металл сохраняет работоспособность. | Ремонт не скрывает продолжающуюся коррозию и не создает недопустимую концентрацию швов. |

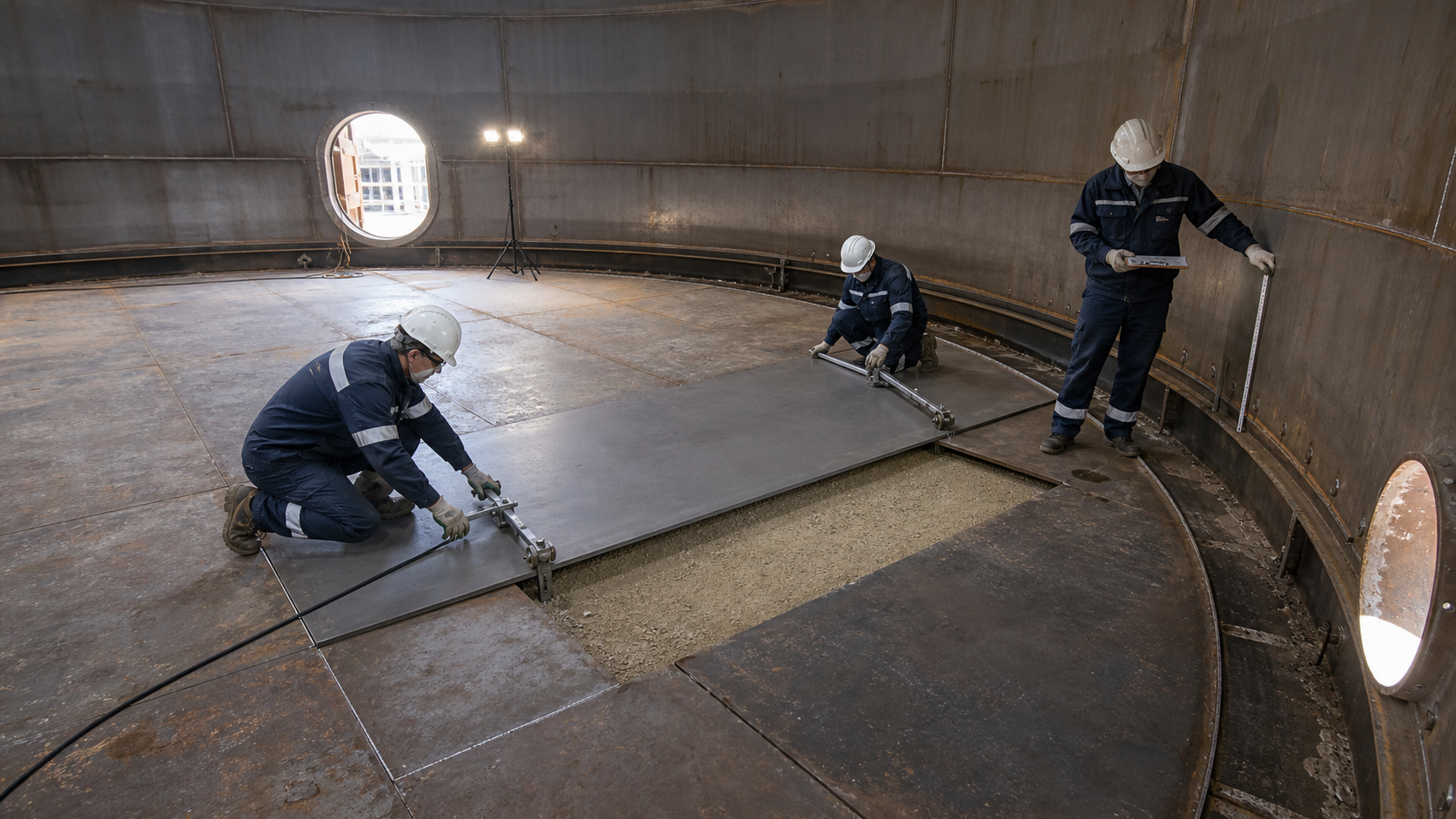

| Замена участка | Повреждена группа листов или отдельный сектор, но остальная часть днища имеет подтвержденный ресурс. | Сопряжение нового и старого металла, последовательность работ и герметичность узлов обоснованы проектом. |
| Полная замена | Повреждения распространены, повторяются в разных зонах, затрагивают важные узлы либо оставляемый металл не обеспечивает требуемый ресурс. | Новая конструкция днища, работа основания, уторный узел и технология замены рассмотрены как единая система. |
Какие данные нужны до выбора
- карта толщин центральной части, окрайки и зон под внутренними конструкциями;
- данные о язвенной коррозии и повреждениях со стороны основания;
- результаты контроля герметичности и сварных соединений;
- состояние уторного шва и нижнего пояса стенки;
- схема предыдущих вставок, накладок и замененных листов;
- фактическая геометрия, уклон и зоны скопления воды или продукта;
- состояние основания после вскрытия доступных участков;
- история продукта, температур, простоев и противокоррозионной защиты;
- требуемый режим и планируемый срок дальнейшей эксплуатации.
Матрица принятия решения
| Наблюдение | В пользу ограниченного ремонта | В пользу расширения объема |
|---|---|---|
| Распределение коррозии | Редкие изолированные зоны с четкими границами. | Множество зон, полосовая или системная коррозия по значительной площади. |
| Окрайка | Повреждение не затрагивает несущую зону и уторный узел. | Утонение продолжается под стенкой, рядом с уторным швом или повторяется по окружности. |
| Основание | Локальный дефект основания можно устранить и проконтролировать. | Есть просадки, пустоты, увлажнение, нарушение уклона или общее неудовлетворительное состояние. |
| Предыдущие ремонты | Их мало, они прослеживаются и не мешают новому решению. | Днище уже содержит множество накладок и вставок с неясной документацией. |
| Оставляемый металл | Его состояние подтверждено измерениями и оценкой ресурса. | После локального ремонта значительная часть днища останется близкой к предельному состоянию. |
| Доступность контроля | Границы ремонта и все новые соединения можно полноценно проверить. | Ремонт закрывает зоны, состояние которых остается неопределенным. |
Окрайка и уторный узел требуют отдельного решения
Центральную часть днища нельзя оценивать отдельно от зоны передачи усилий между стенкой и основанием. При повреждении окрайки нужно учитывать положение стенки, уторный шов, нижний пояс, анкеровку при ее наличии и возможность безопасной последовательной замены участков.
Простая вырезка длинного сектора рядом со стенкой может изменить опирание оболочки и устойчивость резервуара во время ремонта. Проект должен задавать размеры захваток, очередность, временные меры и контроль положения стенки.
Что проверить в основании
Новое днище не исправит плохое основание автоматически. После вскрытия оценивают плотность и ровность опорной поверхности, локальные пустоты, увлажнение, следы подмыва, состояние гидрофобного слоя, уклон и отвод воды.
Если причина коррозии связана с водой или нарушением контакта, ее необходимо устранить до закрытия основания новым металлом. Иначе дефект будет воспроизведен уже под замененными листами.
Полная замена — это не просто новое поле листов
- определяют конструкцию центральной части и окрайки;
- проверяют отметки, уклон и сопряжение с существующей стенкой;
- разрабатывают раскладку листов и положение сварных соединений;
- задают последовательность демонтажа, подготовки основания, сборки и сварки;
- учитывают временную устойчивость стенки и внутренних конструкций;
- увязывают патрубки, приямки, водосборные устройства и опоры;
- назначают противокоррозионную защиту и контроль скрываемых поверхностей;
- формируют программу НК, контроля герметичности, геодезии и испытаний.
Контрольные точки ремонта
| Момент | Что принимают |
|---|---|
| До демонтажа | Разметку границ, схему захваток, состояние стенки и временное раскрепление. |
| После вскрытия | Фактические границы коррозии и состояние основания, которые могли отличаться от предварительной оценки. |
| До укладки листов | Подготовленную опорную поверхность, отметки, уклон и скрываемую защиту. |
| До сварки | Материалы, раскладку, нахлесты или стыки, зазоры, прихватки и сопряжения. |
| После сварки | Геометрию, сварные соединения, результаты НК и герметичность. |
| Перед вводом | Исполнительные схемы, акты, паспорт, предусмотренные испытания и закрытие замечаний. |
Типовые ошибки
- назначать полную замену только по возрасту резервуара без карты фактического состояния;
- ограничиваться накладками при распространенной коррозии;
- считать центральную часть днища независимо от окрайки и уторного узла;
- не уточнять границы повреждения после вскрытия металла;
- укладывать новое днище на основание с пустотами, водой или нарушенным уклоном;
- не учитывать устойчивость стенки при последовательном удалении окрайки;
- оставлять многочисленные старые ремонты без проверки и координатной схемы;
- объявлять гидроиспытание обязательным или ненужным без анализа характера ремонта;
- закрывать основание и нижнюю поверхность листов до промежуточной приемки.
Что должно быть в документах
- карта исходных дефектов и толщин;
- обоснование выбранного объема ремонта;
- проектные чертежи и последовательность работ;
- сертификаты и прослеживаемость новых листов и сварочных материалов;
- акты приемки основания и скрытых поверхностей;
- исполнительная раскладка листов и схема сварных соединений;
- протоколы НК, контроля герметичности и исправлений;
- геодезические данные и результаты предусмотренных испытаний;
- сведения о ремонте в паспорте РВС.
Нормативная документация
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов» — учитывают для работ на объектах, подпадающих под требования промышленной безопасности.
- Федеральные нормы и правила «Правила промышленной безопасности складов нефти и нефтепродуктов», утвержденные приказом Ростехнадзора от 15.12.2020 № 529, — применяют в действующей редакции для соответствующих объектов.
- Федеральные нормы и правила «Правила безопасного ведения газоопасных, огневых и ремонтных работ», утвержденные приказом Ростехнадзора от 15.12.2020 № 528, — применяют в действующей редакции при подготовке и выполнении работ.
- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» — используют для конструктивных решений днища, сварных соединений, контроля и приемки в применимой части.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — учитывают в действующей редакции при производстве и приемке монтажных и сварочных работ в применимой части.
- ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» — используют как общую основу выбора методов контроля сварных соединений.
- Старые отраслевые РД могут применяться только как справочные методические материалы, если это принято организацией и не противоречит действующим требованиям. Их нельзя представлять как универсальные обязательные нормы ремонта.
