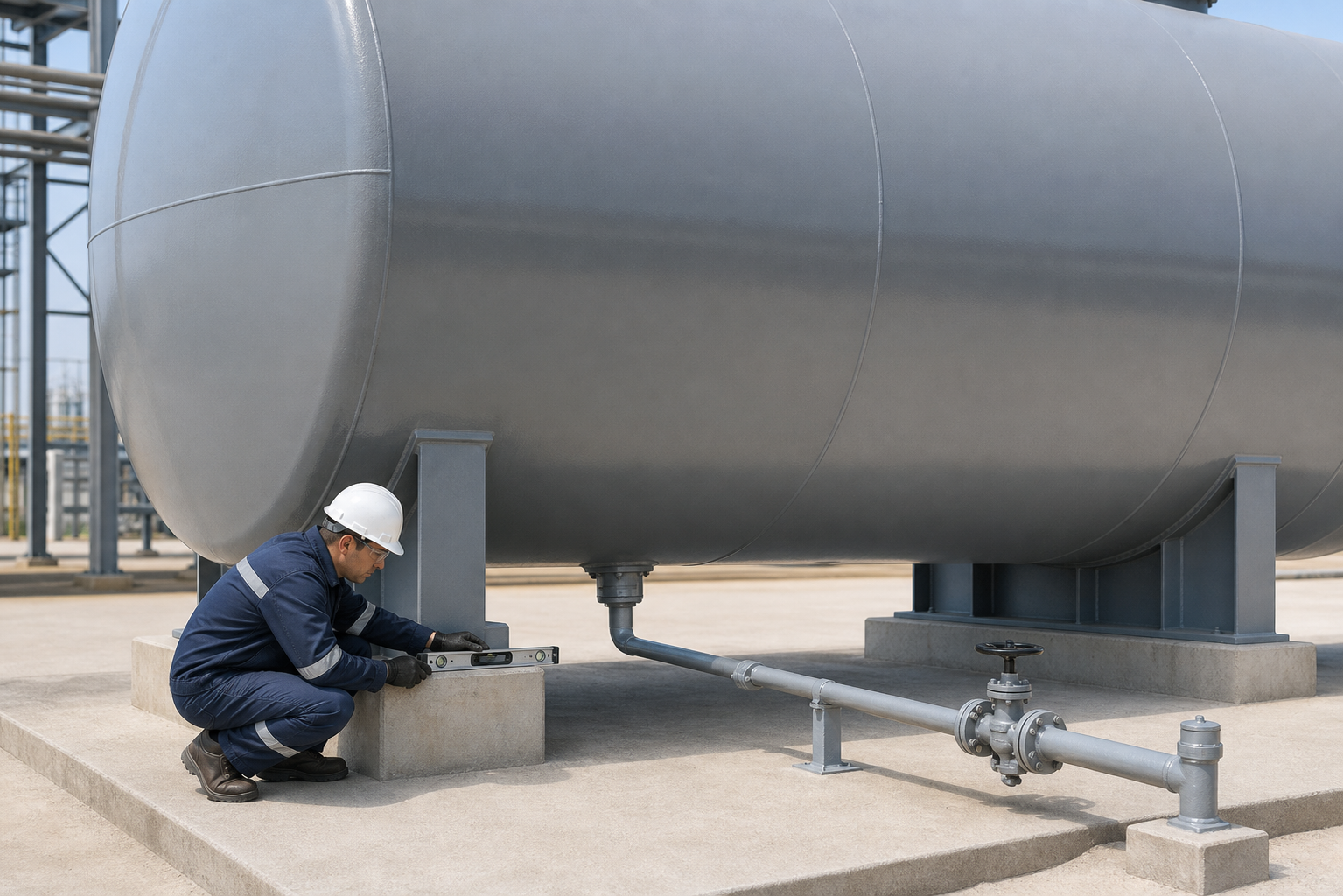

Сливной патрубок РГС: нижняя точка, уклон и несливаемый остаток
Патрубок может находиться снизу и при этом не обеспечивать полный слив. На результат влияют форма днища, строительный уклон, высота врезки, трасса трубы и положение арматуры.
Главный принцип
Нижнюю точку определяют для всей системы: корпуса, патрубка, трубы и дренажной арматуры.
Откуда берется остаток
Продукт остается ниже оси патрубка, в днище и наружной обвязке. Дополнительный объем создают прогиб корпуса, отклонение опор и обратный уклон трубы. Этот объем влияет на смену продукта, зачистку и учет.
Исходные данные
- свойства и температура продукта;
- допустимый остаток;
- самотечный или насосный слив;
- уклон оси РГС;
- положение седловых опор;
- условия удаления воды;
- доступ к арматуре.
Положение патрубка
| Параметр | Контроль |
|---|---|
| Продольная координата | Совпадение с нижней зоной при заданном уклоне |
| Высота врезки | Объем ниже проходного сечения |
| Расстояние до седла | Отсутствие конфликта с опорой и напряженной зоной |
| Фланец | Доступ к крепежу и трубе |
| Усиление | Соответствие расчету и доступ к сварке |
Врезку не проводят через седловую опору ради минимальной отметки.
Уклон и обвязка
Уклон резервуара задают отметками опор и подтверждают исполнительной съемкой. Наружная труба продолжает уклон до точки дренирования без обратных участков.
- на чертеже указаны число и направление уклона;
- труба имеет собственные опоры;
- фланцы собирают без натяжки;
- учитывают температурные перемещения;
- исключают непродуваемые карманы.
Арматура и обслуживание
Клапан размещают с доступом к маховику и болтам. Его массу воспринимает опора трубы, а не патрубок. Для удаления остатка предусматривают безопасную дренажную точку, при опасном продукте — закрытый отвод.
Расчет остатка
Объем определяют по геометрии цилиндра и днищ относительно нижней кромки проходного сечения. Для наклоненного РГС учитывают продольный уклон. К внутреннему объему добавляют удерживаемый объем обвязки до конечной точки дренирования.
Контроль
- Проверить координаты врезки до отверстия.
- Принять усиление и сварку.
- После установки снять отметки опор и корпуса.
- Проверить уклон трубы и опоры.
- Исключить натяжку фланцев.
- Испытать герметичность и дренирование.
Типичные ошибки
- считать любой нижний патрубок полным сливом;
- не учитывать объем ниже отверстия;
- не задавать отметки уклона;
- проводить трубу через седло;
- подвешивать клапан на патрубке;
- оставлять обратный уклон.
