Реконструкция резервуара: когда нужен проект и что в него входит
Реконструкция начинается не со сварки. Если меняются режим работы, продукт, геометрия, патрубки, опоры или нагрузки, сначала нужно понять фактическое состояние резервуара и проверить новую расчетную схему. Это относится и к РВС, и к РГС; конкретный состав работ определяют по объекту и исходным данным.
Главная мысль
Старый чертеж показывает замысел, но не заменяет обмеры, карту толщин и проверку новых нагрузок. Решение принимают по фактическому состоянию и требуемому режиму работы.
Когда изменения нельзя сводить к локальному ремонту
Покрытие, замена уплотнения или устранение подтвержденного дефекта по утвержденной технологии могут быть отдельными ремонтными операциями. Но изменение конструкции либо расчетных воздействий требует проектной оценки: после него резервуар должен работать в новом, а не в прежнем состоянии.
Не существует универсальной границы, одинаковой для всех объектов. Статус работ, применимые требования и объем документации определяют с учетом назначения резервуара, опасности объекта, действующей проектной и эксплуатационной документации. Инженерная логика при этом одна: не считать безопасным изменение, для которого не подтверждены прочность, устойчивость, герметичность, монтажная выполнимость и возможность контроля.
Изменения, которые нужно проверить проектом
| Изменение | Что меняется в расчетной модели | Что проверить до работ |
|---|---|---|
| Новый продукт, уровень, температура или давление | Гидростатика, коррозионный запас, температурные воздействия, вакуум и рабочие сочетания. | Паспортные параметры, фактические толщины, материал, режимы налива и слива, вентиляция и защитные устройства. |
| Новый или перенесенный патрубок | Ослабление оболочки, локальные напряжения, нагрузки от трубопровода и зона сварных швов. | Фактическая геометрия, толщина стенки, расстояния до швов и ребер, силы и моменты от трассы. |
| Усиление стенки, днища, крыши или опор | Жесткость узла, путь передачи усилий, концентрации напряжений и последовательность монтажа. | Причина усиления, дефектная ведомость, расчет, доступ для сварки и контроля, временные приспособления. |
| Замена седел РГС или изменение основания РВС | Реакции опор, местные напряжения, осадки, крен и геометрия корпуса. | Исполнительная геодезия, состояние фундамента, фактические опорные поверхности, проектные отметки. |
| Подключение новой обвязки или оборудования | Нагрузки на штуцеры, тепловые перемещения, доступ и взаимное положение оборудования. | Трассировка, опоры, компенсирующие участки, арматура, зоны обслуживания и монтажные габариты. |
С чего начинается проектная проработка

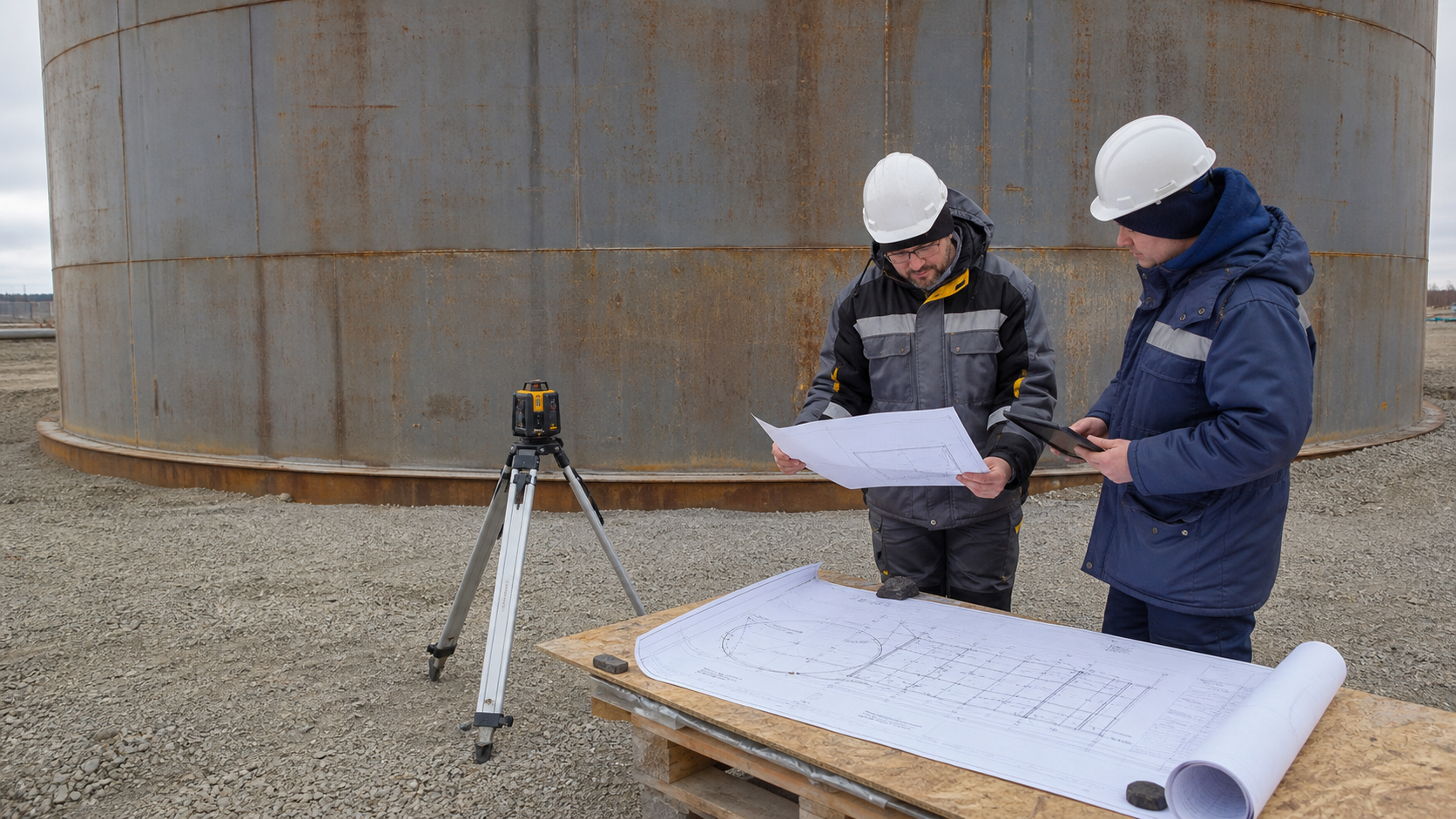

Сначала фиксируют исходное состояние. Измерение только одного участка, где виден дефект, недостаточно: проектировщику нужны данные, по которым можно собрать целостную схему резервуара и понять, насколько старые документы совпадают с фактом.
- Паспорт и архив. Марка, заводской номер, прежние проекты, исполнительные схемы, акты ремонтов и результаты испытаний.
- Обмеры и обследование. Фактические диаметры, высоты, отметки, положение патрубков и опор, карта толщин, дефекты металла и сварных соединений.
- Новый режим. Продукт, плотность, температура, давление или вакуум, уровень налива, цикличность, срок службы и условия площадки.
- Нагрузки извне. Трубопроводы, площадки, приборы, кабельные трассы, снег, ветер, сейсмика и монтажные воздействия в пределах применимой расчетной схемы.
- Требуемый результат. Концепция, расчетное обоснование, КМ, КМД, спецификация, технология работ, перечень контроля или комплект для согласования.
Что обычно входит в проект
Состав документации зависит от стадии и договора. В рабочей проработке реконструкции обычно увязывают обследование, расчет, конструктивное решение и порядок реализации, чтобы изготовление и монтаж не шли отдельно от инженерной проверки.
| Часть работы | Практический результат |
|---|---|
| Сбор и проверка исходных данных | Реестр документов, обмеров, дефектов, режимов и неуточненных параметров. |
| Расчеты и проверка узлов | Обоснование допустимости нового режима, усиления, отверстия, опоры или участка оболочки. |
| Конструктивные решения | Чертежи КМ или рабочие решения с размерами, материалами, сварными соединениями и границами демонтажа. |
| Детировка и спецификации | КМД и ведомости для изготовления, закупки и контроля комплектности, когда они входят в объем. |
| Организация работ | Последовательность демонтажа и монтажа, требования к временным опорам, доступу, сварке, НК и приемке. |
Пример: дополнительный патрубок на действующем РГС
Предположим, на РГС требуется новый отвод для перекачки продукта. Решение «вырезать отверстие и приварить штуцер по месту» не дает ответа на ключевые вопросы: какова фактическая толщина обечайки, где проходят сварные швы, хватает ли усиления, какие силы передаст трубопровод и не попадает ли узел в зону опоры или недоступного контроля.
- Проверяют паспорт, чертеж общего вида и фактическое положение швов, седел и существующих штуцеров.
- Выполняют толщинометрию в зоне врезки и по прилегающему поясу, фиксируют коррозионные повреждения.
- Получают от трубопроводного раздела нагрузки и перемещения для расчетных режимов.
- Проектировщик назначает положение отверстия, проверяет оболочку и усиление, уточняет материал и сварное соединение.
- В чертежах задают подготовку кромок, контроль, восстановление покрытия и порядок приемки.
Именно эта последовательность отделяет инженерное решение от внешне похожей, но непроверенной переделки.
Типичные ошибки
- Опора на старый чертеж без обмеров. После ремонтов и замен фактическая конструкция может отличаться от архива.
- Новая нагрузка без расчетной модели. Особенно часто это происходит при подключении трубопроводов и площадок к существующим элементам.
- Усиление поверх причины. Накладка не заменяет анализ того, почему возник дефект: коррозия, осадка, вибрация, температурное перемещение или ошибка в трассе.
- Нет последовательности работ. Демонтаж или приварка без временной схемы способны создать более опасное состояние, чем исходный дефект.
- Контроль вспоминают после сварки. Метод НК, доступ к нему и критерии приемки должны быть предусмотрены до начала работ.
Связанные материалы
- Проектирование резервуаров - расчеты, КМ, КМД, спецификации и координация решений.
- Проект КМ/КМД резервуара - что нужно для выпуска конструктивной и деталировочной документации.
- Смежные задания проекта резервуара - как передавать данные между разделами.
- Нагрузки от трубопроводов на патрубки - какие усилия нужны для проверки узла.
Нормативная документация
- ГОСТ 31385-2023 - требования к проектированию, изготовлению, монтажу и испытаниям вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов.
- ГОСТ 17032-2022 - технические требования к горизонтальным стальным резервуарам для нефтепродуктов в пределах области применения документа.
- ТР ТС 032/2013 - применяется, когда оборудование подпадает под область действия регламента по рабочей среде, давлению и вместимости.
Окончательный перечень норм и статус работ определяют по типу резервуара, назначению объекта, проектной документации и фактической области применения каждого документа.
