Прослеживаемость листов РВС: плавка, карта раскроя и монтажная марка
Сертификат на металл подтверждает свойства партии, но сам по себе не доказывает, какой лист попал в конкретный пояс резервуара. Прослеживаемость строят как непрерывную цепочку: поставка — плавка — исходный лист — карта раскроя — деталь — отправочная марка — место монтажа.
Главный принцип
Идентификатор должен переходить вместе с металлом через каждую операцию, а не восстанавливаться по памяти после отгрузки.
Зачем нужна непрерывная цепочка
У разных поясов стенки, окраек, крыши и вспомогательных конструкций могут быть разные требования к марке стали, толщине и хладостойкости. Если после раскроя потеряна связь детали с сертификатом, геометрически подходящий лист нельзя автоматически считать соответствующим проекту.
- подтверждается марка стали и толщина;
- виден номер плавки или партии;
- понятно, из какого исходного листа получена деталь;
- деталь связана с КМД и отправочной ведомостью;
- место установки фиксируется в исполнительной документации.
Что является единицей прослеживаемости
На заводе выбирают устойчивый идентификатор: номер исходного листа, связанный с сертификатом и плавкой. После разделения листа связь переносят на детали маркировкой и записью в карте раскроя. Одна надпись мелом без реестра не является системой: она стирается при дробеструйной очистке, правке, транспортировке и окраске.
| Этап | Что фиксируют | Контрольный документ |
|---|---|---|
| Приёмка проката | Поставщик, сертификат, плавка, размеры листа | Журнал входного контроля |
| Раскрой | Исходный лист и полученные детали | Карта раскроя |
| Изготовление | Марка детали, операция, статус контроля | Маршрутная карта |
| Комплектование | Отправочная марка и состав пакета | Комплектовочная ведомость |
| Монтаж | Фактическое положение элемента | Исполнительная схема |

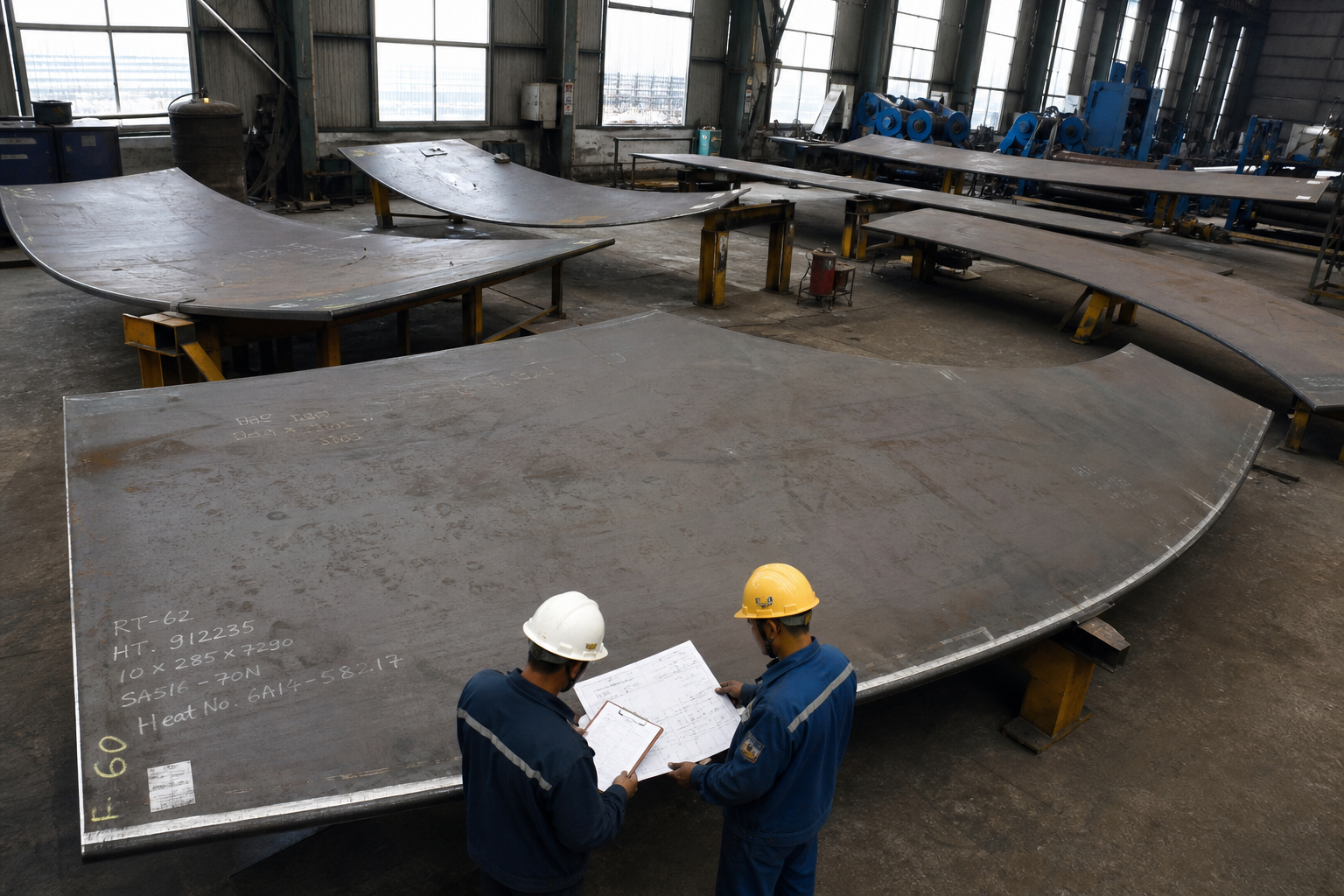

Перенос маркировки после раскроя
До отделения детали от листа на неё наносят марку, предусмотренную технологией предприятия. Способ не должен повреждать расчётное сечение или создавать концентратор напряжений. Если постоянная маркировка ограничена, применяют бирки, стойкие краски и дублирование в производственной системе.
- Сверить лист с сертификатом и ведомостью материалов.
- Зафиксировать ориентацию карты раскроя.
- Нанести идентификаторы на детали до окончательного разделения.
- Проверить читаемость после очистки и правки.
- Перенести статус контроля на бирку или маршрутный лист.
Карантин и замена материала
Лист с нечитаемой маркировкой, расхождением толщины или неполным сертификатом отделяют от годного металла. Его нельзя тихо вернуть в поток после устного подтверждения. Замена марки стали или исходного листа оформляется и проверяется на соответствие КМ до изготовления детали.
Практический пример
Для первого пояса РВС по КМ назначена определённая сталь. Из одного листа вырезают лист стенки и контрольные планки. Карта раскроя связывает обе позиции с номером плавки, маршрутная карта фиксирует подготовку кромок и контроль, а исполнительная схема показывает азимут установленного листа. При проверке шва можно поднять весь пакет данных без догадок.
Типичные ошибки
- хранить сертификаты отдельно от реестра листов;
- наносить марки только после раскроя;
- повторять одну марку на деталях без связи с исходным листом;
- считать цветовую полосу доказательством марки стали;
- смешивать прошедшие и не прошедшие контроль элементы;
- не отражать замену листа в КМД и комплектовочной ведомости.
Нормативная документация
- ГОСТ 31385-2023 с поправкой, опубликованной в ИУС № 12 за 2025 год.
- ГОСТ 23118-2019 с действующим Изменением № 1.
- СП 470.1325800.2019 «Конструкции стальные. Правила производства работ».
- Проект КМ, КМД, спецификация материалов и технологические документы изготовителя.
