Подземный РГС: грунт, всплытие, анкеровка и ошибки монтажа

Сначала определяют схему установки

До расчета нужно знать, одностенный или двустенный резервуар применяется, что в нем хранится, размещается ли он непосредственно в грунте или внутри защитного сооружения, будет ли над ним проезжая часть и какие горловины выводятся на поверхность. Проект также фиксирует наружное покрытие, электрохимическую защиту, опорную схему и способ соединения РГС с железобетонной плитой.

Для подземного одностенного резервуара отдельно проверяют допустимость принятой схемы размещения. Конкретное решение зависит от назначения объекта, продукта, требований к локализации утечки и защиты от грунтовых вод. Универсального узла, подходящего для любого участка, не существует.

Какие исходные данные нужны

Уровень воды нельзя принимать только по отметке, зафиксированной в день изысканий. Проверяют неблагоприятное расчетное положение в период строительства и эксплуатации, включая сезонный подъем и возможную остановку водопонижения.

Расчетная логика всплытия

Выталкивающая сила определяется объемом воды, который вытесняет погруженная конструкция. Вес продукта обычно не считают постоянным удерживающим воздействием: наиболее опасным может оказаться пустой резервуар.

K_всп — коэффициент устойчивости против всплытия; G_РГС — расчетный вес пустого резервуара с постоянно закрепленным оборудованием; G_пл — учитываемый вес железобетонной плиты и связанных с ней постоянных конструкций; G_гр — расчетный вес грунта, который обоснованно включен в удерживающую систему; γ_w — расчетный удельный вес воды; V_выт — вытесняемый водой объем погруженных частей.

Результат сравнивают с требуемым проектным условием с учетом коэффициентов надежности по применимым нормам. Баланс сил не заменяет расчет деталей. Отдельно проверяют корпус под хомутом, анкерные пояса и тяги, соединения с закладными, вырыв анкеров, изгиб и трещиностойкость плиты, деформации основания.

Расчетная цепочка должна быть непрерывной: корпус РГС → хомут → анкер → железобетонная плита → основание. Паспортная несущая способность одного анкера сама по себе устойчивость резервуара не доказывает.

Основание и железобетонная плита

Основание назначают по результатам изысканий. В проекте проверяют его несущую способность и деформации, равномерность опирания, осадку и крен, работу плиты на изгиб, местные усилия от опор и анкеров, защиту бетона и арматуры от агрессивной среды.

• плита должна иметь подтвержденную расчетом геометрию и армирование;
• закладные детали располагают по фактической схеме хомутов;
• отметки плиты увязывают с горловинами, колодцами и трубопроводами;
• поверхность принимают до установки РГС, устраняя неровности и случайные подкладки;
• водоотвод сохраняют работоспособным до достижения устойчивого проектного состояния.

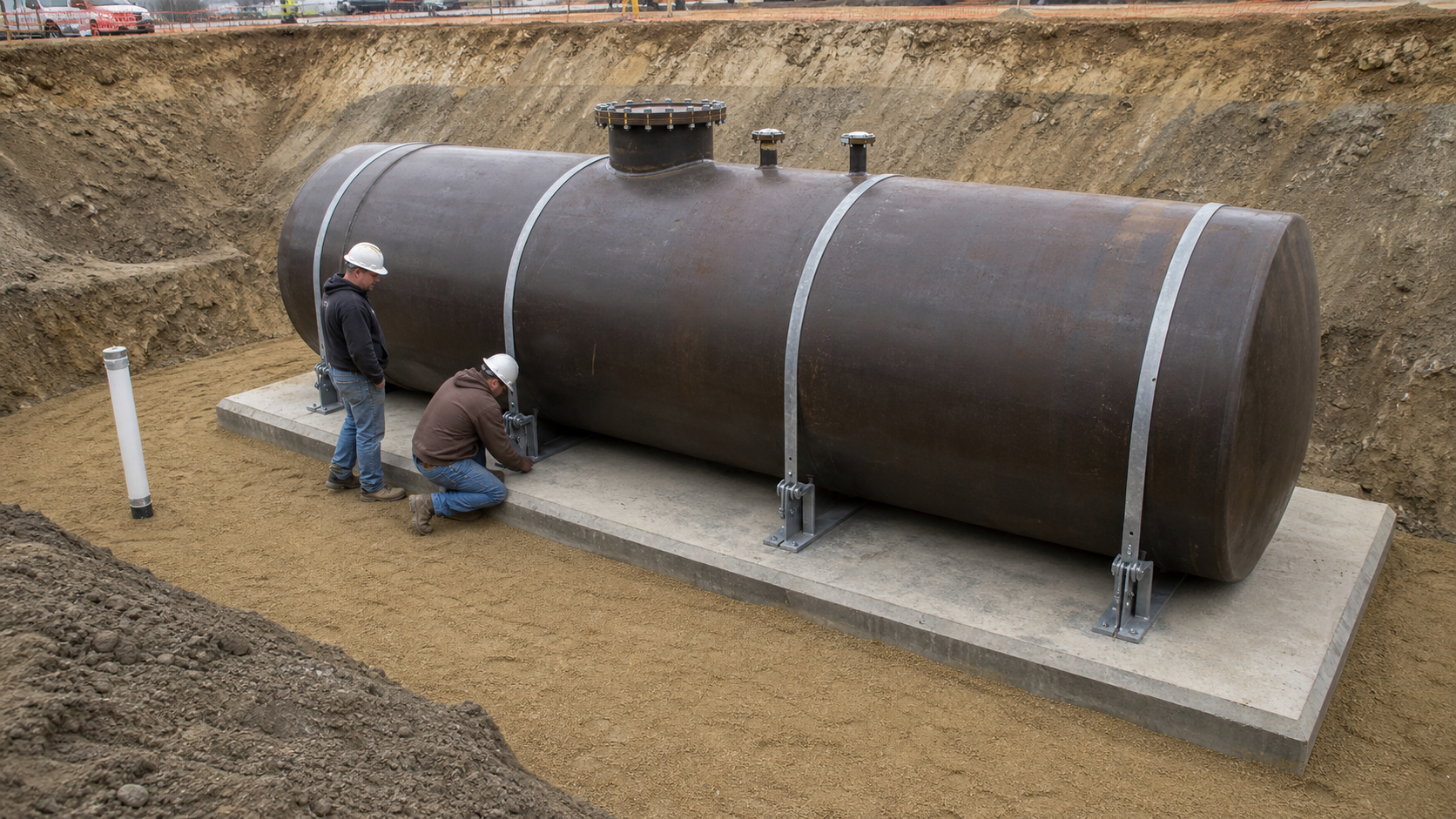

Как должна работать анкеровка

Хомуты или тяги передают выталкивающее усилие на плиту, но не должны создавать недопустимое местное давление на обечайку. Их размещают вне патрубков, люков и выступающих элементов, учитывая кольцевые швы и жесткость корпуса. В местах контакта предусматривают проектные защитные прокладки или опорные элементы, совместимые с покрытием.

• анкерные пары затягивают равномерно, без перекоса резьбовых тяг;
• острые кромки не должны касаться защитного покрытия;
• положение поясов сверяют с чертежом до окончательной затяжки;
• после монтажа проверяют корпус, покрытие, закладные и крепеж;
• все скрываемые элементы фотографируют и оформляют актами до засыпки.

Чрезмерная затяжка не повышает устойчивость системы. Она способна продавить оболочку или повредить покрытие. Усилие и порядок затяжки задаются проектом и технологической картой.

Правильная последовательность монтажа

1. Принять котлован, водоотвод и водопонижение.
2. Проверить основание, плиту, отметки и закладные детали.
3. Осмотреть РГС после транспортировки и проверить комплектность.
4. Проверить наружное покрытие до подъема.
5. Установить резервуар только за предусмотренные точки строповки.
6. Выверить ось, отметки и проектный уклон.
7. Смонтировать анкеровку с равномерной затяжкой.
8. Повторно проверить покрытие и отремонтировать повреждения.
9. Оформить скрытые работы по основанию, анкеровке и защитным системам.
10. Заполнить материалом нижние боковые зоны без пустот.
11. Вести засыпку симметрично с обеих сторон и уплотнять послойно.
12. Контролировать положение РГС, горловин, хомутов и защитных выводов.

Жесткое подключение трубопроводов до завершения выверки и основных осадок может передать перемещение резервуара на патрубки. Очередность подключения задают в проекте производства работ.

Обратная засыпка без повреждения корпуса

Материал, толщина слоев и степень уплотнения назначаются проектом. В засыпке не допускают включений, способных повредить покрытие или создать точечное давление. Особенно внимательно заполняют пространство под нижними боковыми зонами корпуса: пустоты меняют расчетную схему опирания.

• не выгружают грунт ковшом непосредственно на резервуар;
• не засыпают емкость сразу на всю высоту с одной стороны;
• не применяют строительный мусор и крупные камни;
• не используют тяжелое уплотняющее оборудование вплотную к обечайке;
• не перемещают резервуар ковшом или отвалом;
• не отключают водопонижение до разрешенного проектом этапа.

Контроль покрытия перед засыпкой

После закрытия конструкции грунтом доступ к дефектам будет утрачен. Поэтому до засыпки выполняют визуальный осмотр, измерение толщины и проверку сплошности способом, установленным для конкретной системы. Особое внимание уделяют зонам строповки, опирания и контакта с хомутами.

Повреждения ремонтируют совместимыми материалами и повторно контролируют. Параметры приборной проверки принимают по проекту, инструкции производителя покрытия и технологической карте; универсальное испытательное напряжение без учета типа и толщины покрытия назначать нельзя.

Практический пример

На участке с сезонным повышением грунтовых вод устанавливают двустенный РГС для дизельного топлива. В эксплуатации емкость заполнена, но расчетным становится монтажное состояние: резервуар пуст, обвязка еще не подключена, после дождя вода может подняться, а засыпка не завершена.

Проектировщик определяет вытесняемый объем, выталкивающую силу и недостаток удерживающего веса. Затем проектирует хомуты, анкеры и плиту как единую систему, проверяет местную прочность корпуса и задает этап, до которого водопонижение отключать нельзя. Симметричная засыпка и контроль положения РГС включаются в рабочую документацию, а не оставляются на усмотрение монтажной бригады.

Типичные ошибки

• расчет по уровню воды в день изысканий вместо прогнозного максимума;
• учет массы продукта как постоянного удерживающего воздействия;
• прибавление несущей способности анкеров к весу плиты как независимой силы;
• проверка хомута без расчета корпуса и железобетонной плиты;
• установка узкого пояса непосредственно на неусиленную обечайку;
• повреждение покрытия при строповке и затяжке;
• отключение водопонижения сразу после установки пустого РГС;
• односторонняя засыпка и наличие пустот под корпусом;
• засыпка до оформления скрытых работ;
• подъем резервуара за люки или патрубки.

Связанные материалы

• Как оценить нагрузку от грунта на обечайку подземного резервуара
• Как считаются хомуты от всплытия подземного резервуара
• Когда анкера от всплытия не решают задачу
• Антикоррозионная защита РГС перед засыпкой
• Катодная защита подземного РГС

Нормативная документация

• ГОСТ 17032-2022 с поправкой ИУС 6-2023 — требования к горизонтальным стальным резервуарам объемом от 3 до 100 м³ для нефтепродуктов, включая проектирование, изготовление и испытания.
• СП 22.13330.2016 в действующей редакции — основания зданий и сооружений, расчетные характеристики грунтов и деформации основания.
• СП 45.13330.2017 в действующей редакции — земляные сооружения, котлованы, водопонижение, обратная засыпка и уплотнение. Положения изменения № 4 вводятся с 1 марта 2027 года и на дату публикации еще не действуют.
• СП 156.13130.2014 — требования пожарной безопасности, если РГС входит в технологическую систему автозаправочной станции.
• Проектная и рабочая документация, паспорт РГС, технологическая карта монтажа и инструкция производителя защитного покрытия.
