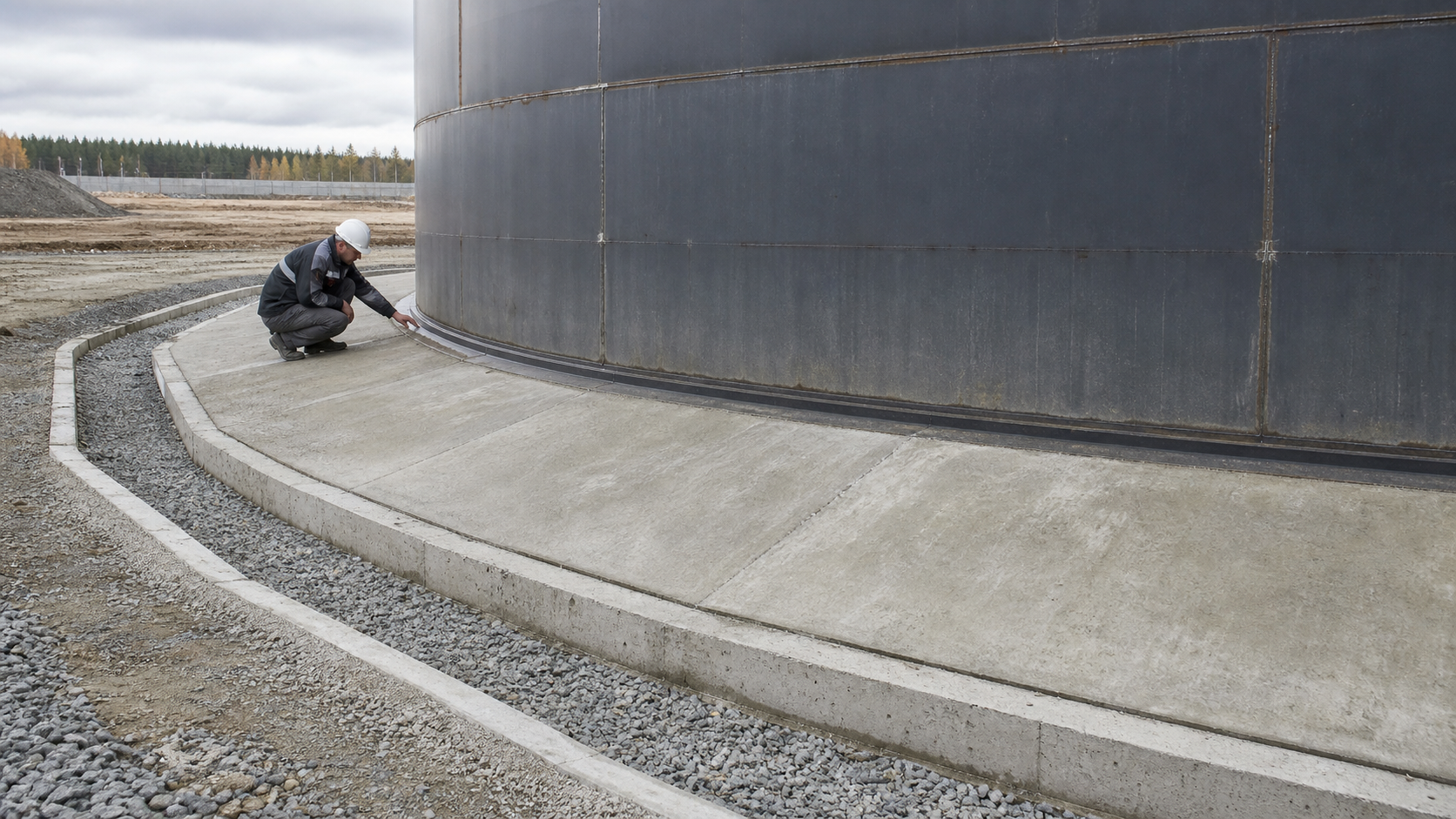

Отмостка резервуара РВС: уклон, примыкание и отвод воды
Отмостку вокруг РВС часто воспринимают как благоустройство после завершения основных работ. На практике это часть защиты основания и нижнего узла резервуара. Если поверхность имеет обратный уклон, примыкание растрескалось или вода заперта внутри обвалования без организованного отвода, влага будет накапливаться у края днища и скрывать первые признаки коррозии.
Главная мысль
Хорошая отмостка не просто закрывает грунт бетоном. Она непрерывно отводит воду от резервуара, не мешает контролю окрайки днища и сохраняет герметичное примыкание при температурных и осадочных перемещениях.
Какие задачи решает отмостка
Нижняя часть РВС находится на границе нескольких конструкций: стальное днище, стенка, кольцевой фундамент или грунтовое основание, антикоррозионные слои и планировка площадки. Отмостка связывает эту зону с поверхностным водоотводом, но не должна подменять гидроизоляцию основания или воспринимать нагрузку от резервуара.
| Задача | Что должно происходить | Что бывает при ошибке |
|---|---|---|
| Отвод осадков | Вода движется от стенки к наружной кромке, лотку или сборному приямку. | Лужа у окрайки днища, намокание основания и ускорение наружной коррозии. |
| Защита поверхности основания | Верхний слой не размывается дождем и талыми водами. | Вынос мелких частиц, локальные просадки и пустоты под примыканием. |
| Доступ для осмотра | Край днища и уторный узел остаются видимыми и доступными. | Дефект закрыт раствором, мастикой или покрытием, состояние металла невозможно оценить. |
| Связь с водоотводом | Сток направлен в предусмотренную проектом систему с контролируемым выпуском. | Вода упирается в борт, кабельный лоток или грунтовый вал и возвращается к резервуару. |
Из каких элементов состоит рабочий узел
- Примыкание к резервуару. Оно защищает щель от прямого поступления воды, но допускает расчетные перемещения стали и строительной конструкции.
- Наклонная поверхность. Материал и армирование выбирают по климату, основанию, возможным эксплуатационным нагрузкам и принятой системе защиты от коррозии.
- Деформационные и технологические швы. Их расположение и герметизация должны исключать превращение шва в канал к основанию.
- Наружная кромка. Перепад высот, бордюр или лоток не должны создавать подпор воды на самой отмостке.
- Система приема стока. Лотки, каналы и приямки увязывают с планировкой резервуарного парка и режимом закрытия выпуска из обвалования.
Универсального узла для всех РВС нет. Решение зависит от типа фундамента, выпуска окрайки днища, грунтов, осадок, температур, обвалования и требований к сбору загрязненного стока.
Как назначить и проверить уклон
Уклон задают от резервуара. Его значение назначает проектировщик с учетом материала поверхности, ширины отмостки, допустимых перепадов, осадок и возможности гарантированно выполнить отметки на площадке. Для геометрической проверки используют простую зависимость:
- i - уклон поверхности в долях единицы;
- i% - тот же уклон в процентах;
- Δh - разность отметок внутренней и наружной кромки отмостки, м или мм;
- L - расчетная ширина участка по направлению стока, в тех же единицах, что и Δh.
При измерении важно брать не случайные две точки, а фактическое направление движения воды. На круговой отмостке проверяют несколько радиальных створов, а также зоны швов, проходов и сопряжений с лотками.
Подробный пример проверки отметок
Для РВС на кольцевом железобетонном фундаменте проектом принята отмостка шириной 1,5 м и проектный уклон 3%. Это значение является условием конкретного примера, а не универсальным требованием для любого резервуара.
Внутренняя кромка должна быть выше наружной на 45 мм. Геодезист проверяет отметки по нескольким радиальным направлениям. Если на одном створе перепад только 10 мм, средний уклон всей окружности не спасает ситуацию: локально появится застойная зона.
Примыкание к окрайке днища
Самая чувствительная часть узла находится у края днища. Жестко замоноличивать стальную окрайку в бетон без проработанного решения опасно: металл и фундамент перемещаются по-разному, а трещина после первого температурного цикла станет прямым путем для воды.
| Что проверить | Практический критерий |
|---|---|
| Видимость металла | Кромка днища, уторный шов и зона контроля не закрыты бетоном или непрозрачным толстым слоем случайной мастики. |
| Герметик | Материал совместим с металлом, антикоррозионным покрытием и основанием, рассчитан на наружную эксплуатацию и ожидаемую амплитуду раскрытия. |
| Подготовка поверхности | Нет пыли, воды, непрочного бетона, отслаивающейся краски и острых кромок, мешающих сплошному контакту. |
| Геометрия шва | Толщина и ширина герметизирующего слоя соответствуют системе производителя, нет мест, где материал работает как тонкая краска. |
| Ремонтопригодность | Шов можно осмотреть, очистить и восстановить без разрушения днища или фундамента. |
Куда должна уходить вода
Уклон от резервуара решает только половину задачи. Вода должна попасть в предусмотренный приемник и дальше двигаться по проектной схеме. В пределах обвалования выпуск обычно делают управляемым, чтобы при аварии загрязненная жидкость не ушла бесконтрольно за пределы защищаемой зоны.
- проверяют непрерывность пути от наружной кромки отмостки до лотка или пониженной точки;
- не допускают пересечения стока фундаментами опор, кабельными трассами и случайными земляными валами;
- учитывают снег, лед и возможность очистки канала;
- разделяют обычный поверхностный сток и сценарий аварийного пролива в соответствии с проектом объекта;
- фиксируют положение запорных устройств и порядок отвода воды в эксплуатационной документации.
Последовательность устройства и приемки
- Проверить исполнительные отметки фундамента и фактическое положение края днища после завершения основных монтажных операций.
- Подготовить и уплотнить основание отмостки, исключив рыхлые зоны и локальные пустоты.
- Выставить отметки внутренней и наружной кромок по проекту, закрепить контрольные створы.
- Выполнить покрытие, швы и примыкание без перекрытия зон осмотра металла.
- Проверить геометрию нивелированием и рейкой, отдельно отметить локальные обратные уклоны.
- Провести пробный пролив чистой водой и убедиться, что вода не остается у стенки и беспрепятственно доходит до приемника.
- Оформить исполнительную схему, акты скрытых работ и перечень материалов примыкания.
Типичные ошибки
- Уклон проверили только по чертежу. После уплотнения и бетонирования фактические отметки изменились, но исполнительной съемки нет.
- Сделали красивый круг без выпуска. Вода уходит от стенки, упирается в высокий бордюр и снова растекается по отмостке.
- Жестко заделали примыкание. Температурное перемещение раскрыло трещину по контакту стали и бетона.
- Спрятали окрайку днища. Осмотр уторного узла и наружной поверхности металла стал невозможен.
- Не учли осадку. После стабилизации основания появился локальный обратный уклон, который не попал в план обслуживания.
- Использовали неподходящий герметик. Материал потерял адгезию, растрескался или повредил соседнее покрытие.
Что контролировать при эксплуатации
Отмостку осматривают не только после зимы. Дополнительная проверка нужна после гидроиспытания, заметной осадки, ремонта основания, землеройных работ рядом с РВС и любого случая длительного подтопления.
| Признак | Что он может означать | Действие |
|---|---|---|
| Лужа у стенки | Обратный уклон, просадка или засоренный приемник. | Снять отметки, восстановить сток, проверить состояние примыкания. |
| Трещина от внутренней кромки | Перемещение основания, усадка или неверно выполненный шов. | Определить причину и динамику, не ограничиваться замазыванием поверхности. |
| Отслоение герметика | Плохая подготовка, несовместимость материалов или превышение деформации. | Удалить непрочный участок и восстановить систему по технологии. |
| Ржавые потеки у днища | Длительное увлажнение или дефект покрытия металла. | Очистить и обследовать доступную зону, оценить необходимость контроля толщины. |
Связанные материалы
- Проектирование резервуаров РВС - конструкции, расчеты и рабочая документация.
- Фундамент РВС - какие требования должен передать разработчик КМ.
- Геодезический контроль РВС - осадка, крен и исполнительные измерения.
- Уторный узел РВС - работа сопряжения стенки и днища.
- Проектирование резервуарного парка - генплан, обвалование и инженерные сети.
Нормативная документация
- ГОСТ 31385-2023 - действующий стандарт по проектированию, изготовлению, монтажу и испытаниям вертикальных стальных резервуаров, включая требования к основаниям и фундаментам.
- СП 22.13330.2016 с изменениями № 1-5 - проектирование оснований зданий и сооружений, оценка грунтов и деформаций.
- СП 45.13330.2017 с действующими изменениями - производство и приемка земляных работ, оснований и фундаментов. Изменение № 4 утверждено, но вводится в действие 01.03.2027.
- СП 28.13330.2017 с изменениями № 1-4 - защита строительных конструкций от коррозии.
- СП 18.13330.2019 с изменениями № 1-4 - планировочная организация территории производственных объектов и увязка инженерных систем.
- Проектная и исполнительная документация объекта - должна задавать конструкцию отмостки, отметки, материалы, узел примыкания и контролируемый путь поверхностного стока.
Применимость документов и их редакцию проверяют на дату проектирования с учетом назначения резервуарного парка, характеристик грунтов, продукта и требований промышленной, пожарной и экологической безопасности.
