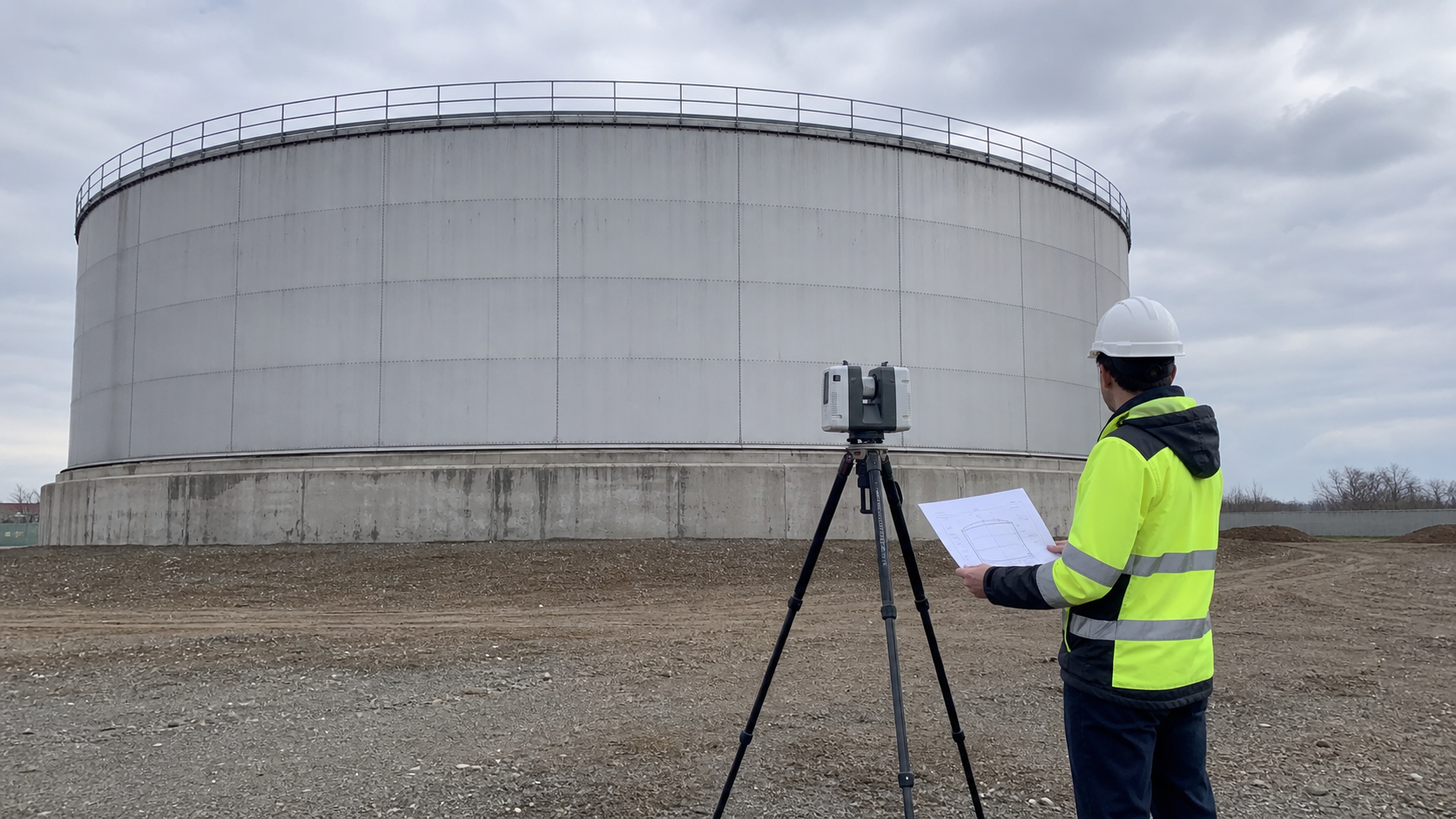

Обследование резервуара перед проектом: обмеры и исходные данные
Проект существующего резервуара нельзя начинать только со старого чертежа. Перед расчетом, ремонтом или реконструкцией нужно зафиксировать фактическую геометрию, состояние металла, опор, основания и обвязки.
Главная мысль
Проектируют не архивный резервуар, а тот, который стоит на площадке сейчас.
Зачем нужны обмеры
За время эксплуатации появляются ремонты, новые патрубки, изменения опор и осадки. Если принять архив за факт, расчет может не описывать реальную конструкцию. Обследование формирует исходные данные для проектировщика и показывает, каких сведений не хватает.
Минимальный набор данных
- Документы: паспорт, проекты, исполнительные схемы, акты ремонтов, карты толщин и предыдущие заключения.
- Геометрия: диаметр, высота, отметки, крен, овальность, положение швов, патрубков, лестниц и площадок.
- Металл: толщины по зонам, коррозия, деформации, состояние сварных соединений и покрытия.
- Основание и опоры: осадка, трещины, состояние подливки, анкеров и опорных зон.
- Обвязка: фактические трассы, нагрузки на патрубки, новые приборы и доступ для обслуживания.
Что передать проектировщику
| Материал | Для какого решения нужен |
|---|---|
| Обмерный чертеж с отметками | Компоновка, усиления, новые патрубки и привязки. |
| Карта толщин и дефекты | Проверка несущей способности и ремонтные решения. |
| Фото с точками съемки | Проверка фактической конструкции и доступа к работам. |
| Новый режим работы | Расчет давления, уровня, температуры, коррозионного запаса и нагрузок. |
| Нагрузки от трубопроводов | Проверка штуцеров, опор и смежных конструкций. |
Типичные ошибки
- Измерить только видимый дефект и считать обследование завершенным.
- Не привязать толщины и фотографии к конкретной зоне резервуара.
- Не проверить изменения, внесенные после последнего проекта.
- Передать проектировщику общие фотографии без размеров и отметок.
- Начать демонтаж до фиксации исходного состояния и последовательности работ.
Связанные материалы
- Проектирование резервуаров - расчеты, КМ, КМД и спецификации.
- Реконструкция резервуара - когда изменения требуют проектной проработки.
- Геодезический контроль РВС - осадка, крен и овальность.
Нормативная документация
- ГОСТ 31385-2023 - для РВС в пределах области применения.
- ГОСТ 17032-2022 - для РГС в пределах области применения.
