Допуски в проекте резервуара: как связать КМ, КМД, изготовление и монтаж
Число допуска бесполезно без базы измерения, стадии контроля и правила действий при превышении. Рабочая система связывает расчетную модель с деталями цеха, фундаментом и геодезией.
Главный принцип
Для параметра задают номинал, базу, метод, стадию измерения и ответственного за решение.
Почему таблицы недостаточно
Размер можно получить от общей оси, кромки детали или суммированием шагов. В кольцевой конструкции небольшая ошибка накапливается к замыкающему элементу. Поэтому проект разделяет установочные, справочные и исполнительные размеры.
Иерархия баз
- оси и реперы объекта;
- центр и проектная окружность резервуара;
- фундамент и анкерные группы;
- кромки сборочных марок;
- оси патрубков и оборудования;
- локальные базы заводской оснастки.
Размерные цепи
| Цепь | Контроль |
|---|---|
| Листы по окружности | Хорды и замыкающий размер |
| Пояса по высоте | Отметка каждого принятого пояса |
| Анкеры | Радиус, шаг и поворот от общих осей |
| Патрубки | Отметка, азимут и вылет фланца |
| Каркас крыши | Центр, отметки и стадийная геодезия |
КМ и КМД
В КМ задают расчетную геометрию, критические допуски, базы, контрольные стадии и ограничения на подгонку. КМД переводит их в размеры деталей, припуски, зазоры, монтажные риски и контрольные сборки.
- размерные цепи должны замыкаться;
- припуски имеют направление;
- оси и базы переносят на детали;
- ведомости содержат контрольные размеры;
- ревизии проекта едины для цеха и монтажа.

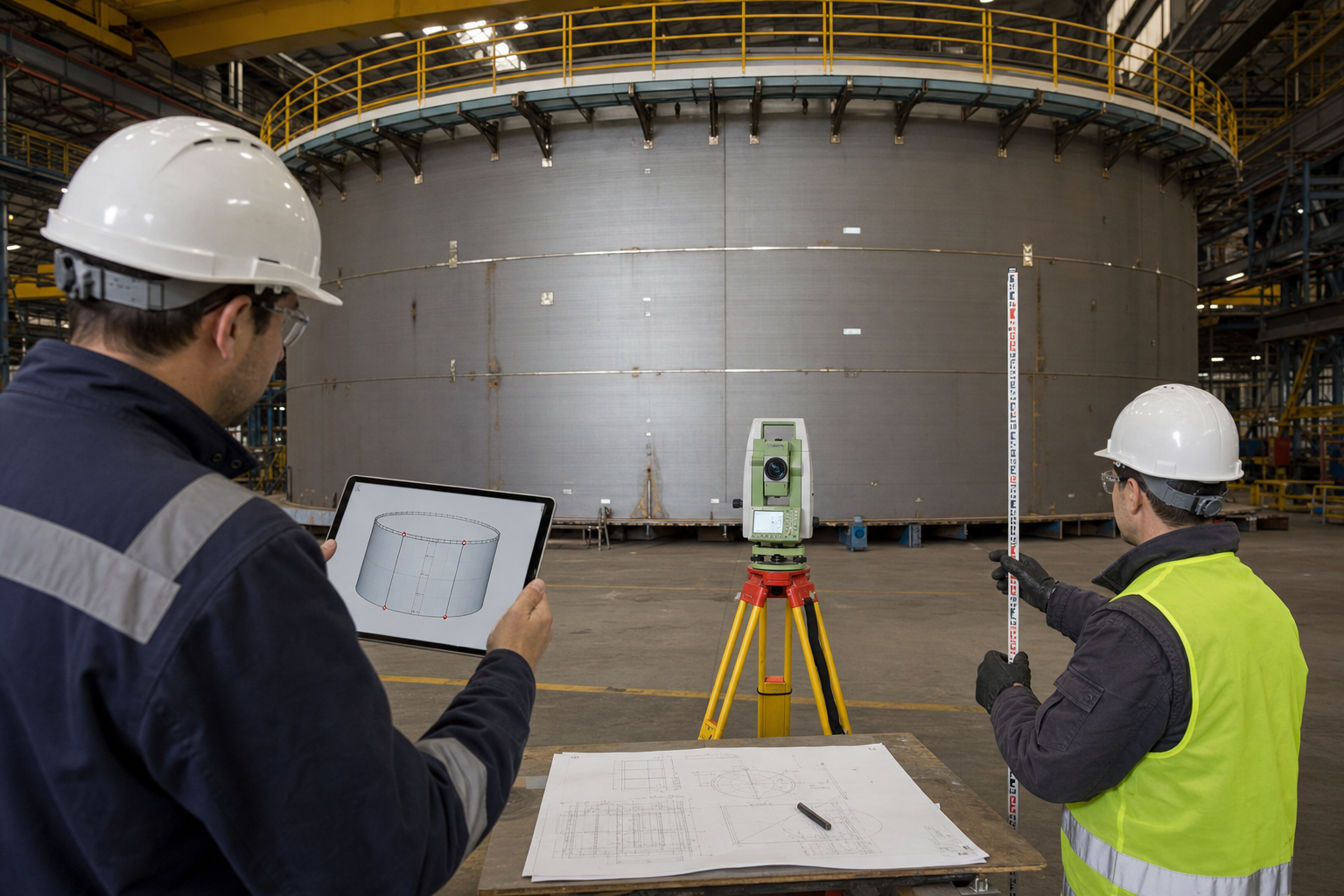

Методы измерений
| Параметр | Метод |
|---|---|
| Отметки | Нивелирование от устойчивого репера |
| Оси | Тахеометрическая съемка |
| Плоскостность | Рейка или шаблон |
| Круглость | Сетка радиусов, хорд или диаметров |
| Детали | Поверенные средства и контрольная сборка |
Точность метода должна быть достаточной относительно допуска.
Температура и временное состояние
Оболочка меняет форму от солнца, ветра, расчалок и сварки. В схеме фиксируют условия измерений. Геометрию временно раскрепленной стенки не принимают как форму готового резервуара без учета стадии.
Действия при превышении
- Остановить закрытие сопряженного узла.
- Проверить базу и прибор.
- Определить локальное или накопленное отклонение.
- Оценить влияние на расчет и смежные системы.
- Разработать техническое решение.
- Обновить нужную ревизию документации.
- Повторить контроль.
Матрица контроля
Для каждого параметра указывают норматив, номинал, допуск, базу, метод, стадию, исполнителя и документ результата. Это заранее выявляет разрыв между КМ, КМД, заводом и площадкой.
Типичные ошибки
- допуск без базы;
- непроверенная замыкающая цепь;
- смешение заводского и монтажного контроля;
- игнорирование температуры;
- силовая подгонка следующей стадией;
- неоформленное решение об отклонении.
