ЗОК для резервуаров: проектирование защиты от БПЛА по СП 542
Защитная ограждающая конструкция вокруг РВС - это самостоятельная расчетная система. Разбираем, какие исходные данные нужны, как выбрать каркас и какие проверки нельзя заменить типовой схемой.
Ключевой принцип
Размер ячейки, высоту, шаг опор, предварительное натяжение и расстояние до резервуара назначают по заданию и расчету. Копирование размеров с типовой картинки не подтверждает работоспособность ЗОК.
Почему тема ЗОК стала практической
СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» действует с 26 января 2025 года. Документ распространяется на здания, сооружения и технологическое оборудование на открытом воздухе, поэтому его положения применимы и к резервуарным объектам, если устройство ЗОК предусмотрено заданием заказчика.
Для РВС задача особенно чувствительна. Рядом с предполагаемой защитной конструкцией находятся стационарная крыша или понтон, дыхательная арматура, пенокамеры, трубопроводы пожаротушения, лестницы, площадки и кабельные трассы. ЗОК должна выполнять защитную функцию и одновременно не создавать недопустимые нагрузки на резервуар, не блокировать обслуживание и не мешать тушению пожара.
Что понимают под ЗОК
По СП 542 защитная ограждающая конструкция - это конструктивная система, предназначенная для снижения воздействия опасных факторов при атаке БПЛА на защищаемый объект. В состав решения могут входить улавливающие сетки, стальные канаты, опоры, пространственные рамы, растяжки, фундаменты и, если это задано уровнем защиты, противоосколочные элементы.
Поэтому выражение «натянуть сетку над резервуаром» описывает только один элемент. Полноценный проект должен показать путь передачи усилий от сетки и канатов через узлы, опоры и анкеры к основанию либо обосновать передачу нагрузок на существующий резервуар.
Независимая или зависимая конструкция
| Схема | Как передаются нагрузки | Что проверяют для РВС |
|---|---|---|

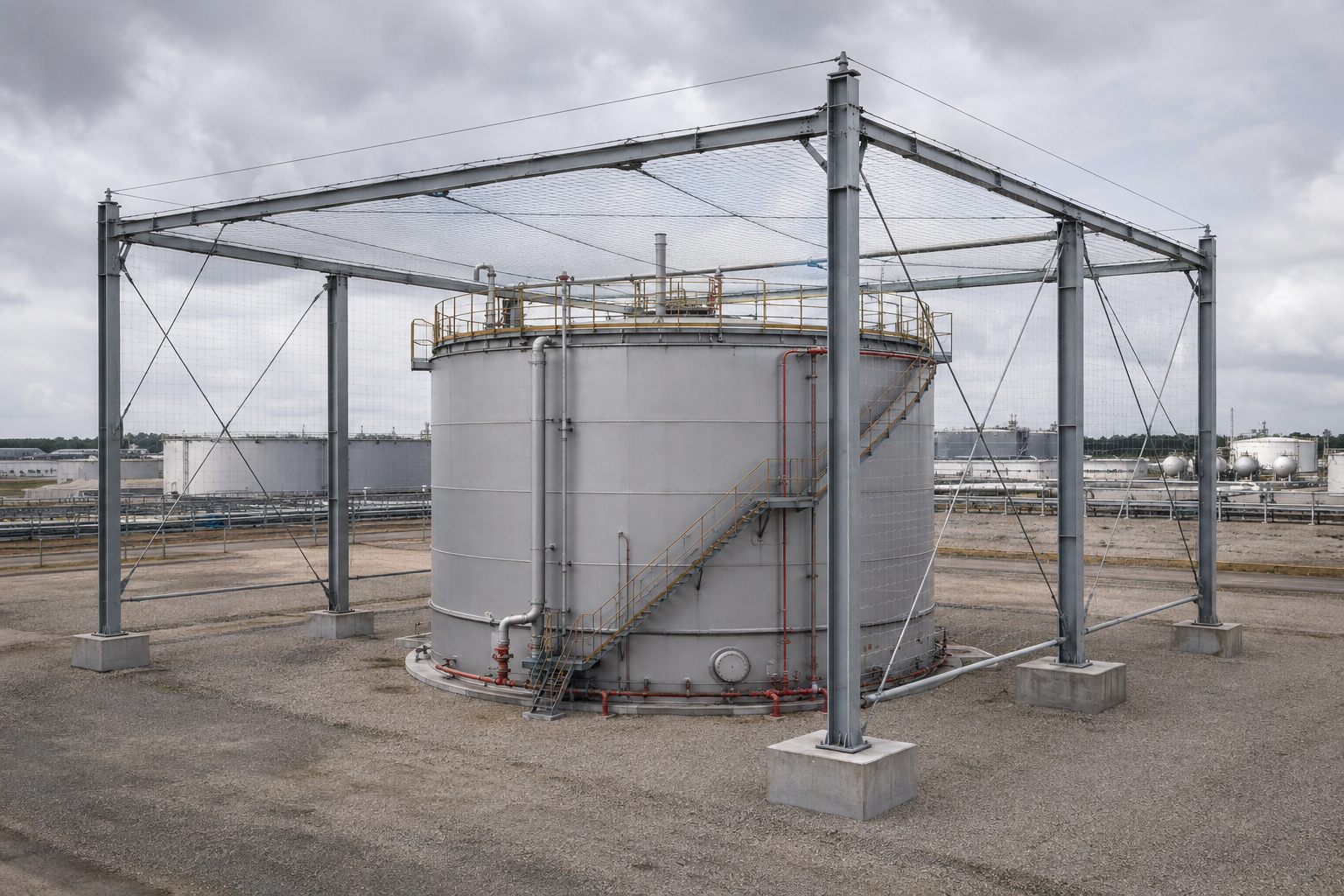

| Независимая | На собственные опоры и фундаменты, минуя резервуар | Габариты площадки, подземные коммуникации, пожарные проезды, основания и фундаменты, монтажную доступность |
| Зависимая | Через крепления ЗОК на конструкции защищаемого объекта | Фактическое состояние РВС, несущую способность крыши, стенки, площадок и узлов, локальные усилия и деформации |
Для действующего резервуара независимая схема часто позволяет отделить новую силовую систему от тонкостенной оболочки РВС. Однако она требует места под опоры и фундаменты. Зависимая схема может быть компактнее, но СП 542 прямо требует поверочного расчета защищаемого объекта, а при необходимости - его обследования.
Какие исходные данные нужны до расчета
- уровень защиты и расчетные воздействия, установленные эксплуатирующей организацией или заданием на проектирование;
- тип резервуара, диаметр, высота, конструкция крыши, наличие понтона или плавающей крыши;
- чертежи КМ и КМД резервуара, данные о материалах, узлах и фактическом техническом состоянии;
- расположение дыхательной и предохранительной арматуры, пенокамер, люков, лестниц, площадок, КИП и трубопроводов;
- топографическая съемка, подземные коммуникации, границы обвалования и маршруты пожарной техники;
- инженерно-геологические данные для фундаментов независимого каркаса;
- ветровой, снеговой и гололедный районы, температура, сейсмичность и условия агрессивности среды;
- требования к сроку службы, ремонту, периодичности контроля и возможности замены отдельных секций.
Если расчетные характеристики угрозы в открытой части задания не приведены, проектировщик не должен назначать их произвольно. Их устанавливает заказчик по отраслевым или объектовым документам, а в проектной документации фиксируют принятые критерии без раскрытия избыточных сведений о защищаемом объекте.
Нагрузки и расчетная модель
СП 542 требует учитывать не только особое воздействие. В обычной эксплуатации ЗОК постоянно воспринимает собственный вес, усилия предварительного натяжения и климатические нагрузки. Для сеток и канатов это принципиально: изменение провиса меняет геометрию, усилия в опорах и фактический зазор до резервуара.
| Группа воздействий | Что входит в расчет | Результат проверки |
|---|---|---|
| Постоянные | Собственный вес сеток, канатов, рам, опор и вспомогательных элементов | Усилия, перемещения, реакции фундаментов |
| Монтажные | Последовательность натяжения, временные раскрепления, подъем секций | Устойчивость на стадиях монтажа и безопасное натяжение |
| Климатические | Ветер, снег, гололед, температурные воздействия и их сочетания | Прочность, устойчивость, прогиб и сохранение требуемой геометрии |
| Особые | Расчетное динамическое воздействие по заданию на проектирование | Работоспособность улавливающей системы, опор, узлов и защищаемого объекта |
Расчетная схема должна учитывать податливость связей, одностороннюю работу растянутых элементов и предварительное напряжение, создаваемое при монтаже. Отдельно проверяют все соединения, талрепы, зажимы, коуши, анкеры и места передачи усилий. Проверка только сечения стойки без узлов не подтверждает надежность системы.
Зазор до резервуара и прогиб сетки
Свободное расстояние назначают не по высоте опор как таковой, а по деформированной схеме. При расчетном воздействии сетка или тросовая система прогибается, поэтому после учета этого прогиба должен сохраняться зазор, при котором нагрузки на резервуар остаются в пределах принятого критерия.
Единого безопасного расстояния для всех РВС нет. Оно зависит от конструктивной схемы, натяжения, пролета, расчетного воздействия, формы крыши и расположения оборудования. Точно так же нельзя универсально назначить размер ячейки. СП 542 требует при ее подборе обеспечить проницаемость улавливающей сетчатой конструкции не менее 75 % при расчетной толщине гололеда, а на взрывопожароопасных объектах запрещает сетки из горючих материалов.
Что особенно важно на резервуарном объекте
- Пожарные проезды. Опоры, растяжки и фундаменты не должны мешать проезду и маневрированию пожарной техники.
- Системы пожаротушения. ЗОК не должна ограничивать работу пожарной автоматики, пеногенераторов, пенокамер и подводящих линий.
- Дыхание резервуара. Над дыхательными и предохранительными устройствами сохраняют рабочие зоны и возможность демонтажа.
- Доступ персонала. Лестницы, площадки, люки и маршруты эвакуации должны оставаться доступными при эксплуатации и ремонте.
- Молниезащита. Металлический каркас, сетки и канаты включают в согласованное решение по молниезащите и уравниванию потенциалов.
- Коррозионная стойкость. Покрытия, оцинкованные элементы, крепеж и канаты выбирают на весь заданный срок службы с учетом атмосферы площадки.
Последовательность проектирования
- Заказчик определяет уровень защиты, расчетные критерии и функциональные требования.
- Проектировщик обследует площадку и собирает данные о резервуаре, коммуникациях и основаниях.
- Сравнивают независимую и зависимую схемы, выбирают тип сетки, канатов и противоосколочных элементов.
- Формируют расчетные ситуации и сочетания эксплуатационных, климатических и особых нагрузок.
- Выполняют расчет сетчато-тросовой системы, каркаса, узлов, анкеров и фундаментов.
- При зависимой схеме выполняют поверочный расчет резервуара и, если требуется, обследование по ГОСТ 31937-2024.
- Проверяют компоновку совместно с технологией, пожаротушением, молниезащитой, КИП и эксплуатацией.
- Разрабатывают проектную и рабочую документацию, ПОС и ППР, программу приемки и регламент контроля.
Что должно быть в документации
В текстовой части фиксируют требуемые характеристики ЗОК, нормативные и расчетные нагрузки, сочетания, материалы, срок службы, порядок обслуживания и результаты расчетного или экспериментального обоснования. В графической части показывают расположение ЗОК относительно РВС, схемы улавливающих элементов, опоры и фундаменты, крепления, узлы, детали и спецификации.
Для монтажа необходим ППР с последовательностью установки и натяжения, временным раскреплением, контролем геометрии и безопасными зонами работ. После монтажа проверяют комплектность, маркировку и состояние компонентов. При эксплуатации СП 542 предусматривает регулярный контроль, назначение ответственных лиц и ведение журнала состояния ЗОК.
Условный пример выбора схемы
Для действующего РВС сначала рассматривали крепление части каркаса к кольцевой площадке. После обследования и построения расчетной модели стало ясно, что новая система передаст на площадку и стенку не только собственный вес, но и усилия от натяжения, ветра и особого воздействия. Концепцию заменили на независимые опоры за пределами фундамента резервуара. Это потребовало проверки подземных коммуникаций и устройства отдельных фундаментов, зато силовой путь ЗОК перестал зависеть от остаточного ресурса тонкостенной оболочки РВС.
Такой результат не означает, что независимая схема всегда лучше. Он показывает правильный порядок: сначала исходные данные и путь передачи нагрузок, затем конструктивное решение.
Типичные ошибки
- выбирать шаг опор, ячейку и высоту по фотографии или чужому объекту;
- учитывать только условное ударное воздействие и забывать ветер, гололед, монтаж и предварительное натяжение;
- назначать зависимую схему без поверочного расчета существующего РВС;
- рассчитывать стойки, но не проверять канатные узлы, анкеры и фундаменты;
- не учитывать прогиб сетки при определении расстояния до крыши и оборудования;
- перекрывать доступ к пенокамерам, дыхательной арматуре, люкам или лестницам;
- оставлять без решения молниезащиту, коррозионную защиту и замену поврежденных секций;
- считать монтаж завершением задачи и не разрабатывать регламент периодического контроля.
Нормативная документация
- СП 542.1325800.2024 - защитные ограждающие конструкции от БПЛА, правила проектирования.
- СП 20.13330.2016 - нагрузки, воздействия и их сочетания.
- СП 16.13330.2017 - проектирование и расчет стальных конструкций.
- ГОСТ 27751-2014 - надежность строительных конструкций и оснований.
- ГОСТ 31937-2024 - обследование и мониторинг технического состояния.
- ГОСТ 31385-2023 - вертикальные цилиндрические стальные резервуары для нефти и нефтепродуктов.
- ГОСТ Р 59789-2021 - молниезащита зданий и сооружений.
- СП 28.13330.2017 - защита строительных конструкций от коррозии.
