Защита арматуры емкости СУГ от обмерзания: обогрев и осмотр

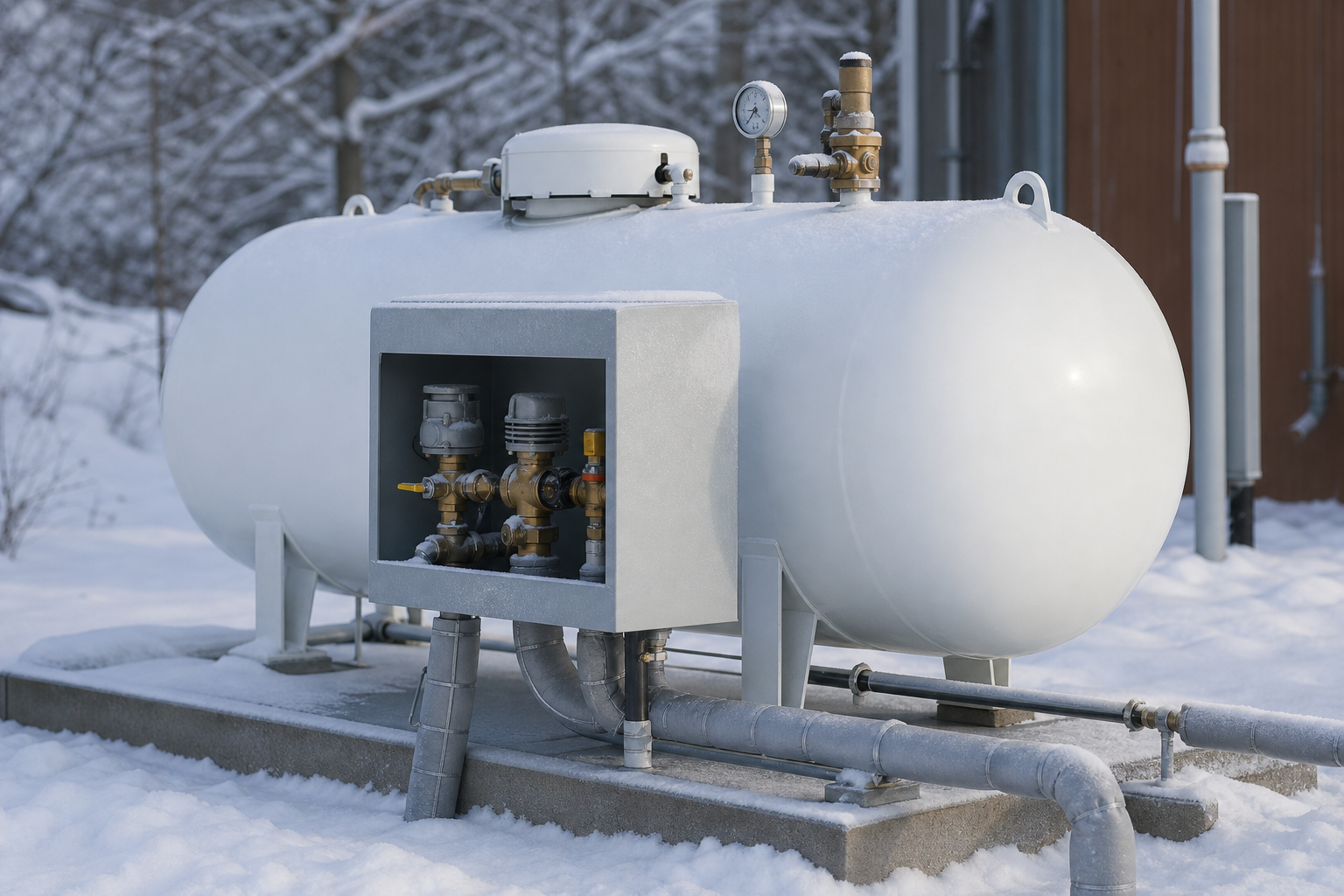

Обмерзание на арматуре емкости СУГ нельзя устранять случайным прогревом. В проекте и эксплуатации заранее задают доступ, защиту от осадков, допустимый обогрев малых линий и порядок осмотра.
Главный принцип
Предохранительный клапан, указатель уровня и запорная арматура должны оставаться доступными для осмотра; защитный кожух не должен мешать их срабатыванию и обслуживанию.
Что проверить
| Раздел | Контроль |
|---|---|
| Компоновка | Свободный доступ к клапанам, манометру и уровнемеру |
| Защита | Кожух от осадков без перекрытия сбросных и обслуживаемых элементов |
| Обогрев | Только предусмотренные проектом решения для малых линий и шкафов |
| Осмотр | Контроль наледи, герметичности и состояния изоляции |
Порядок действий
- Определить элементы, для которых критичны осадки и низкая температура.
- Проверить, что кожух и изоляция не мешают предохранительным устройствам.
- Принять проектное решение по обогреву импульсных и дренажных линий.
- Включить зимний осмотр в эксплуатационный маршрут.
- При обмерзании действовать по инструкции, а не применять открытое пламя.
Практический пример
На площадке СУГ наледь регулярно образовывалась на короткой дренажной линии. Вместо закрытого теплого короба, перекрывающего доступ к клапану, применили проектный обогрев линии и навес, оставив арматуру открытой для осмотра.
Типичные ошибки
- закрывать предохранительный клапан глухим кожухом;
- греть арматуру открытым пламенем;
- не контролировать влагу в шкафах и изоляции;
- не фиксировать повторяющееся обмерзание как эксплуатационное отклонение.
Нормативная документация
- ТР ТС 032/2013 — безопасность оборудования под давлением.
- ФНП ОРПД, приказ Ростехнадзора № 536.
- ФНП СУГ, приказ Ростехнадзора № 532.
- СП 62.13330 и инструкция изготовителя — для конкретного решения.
