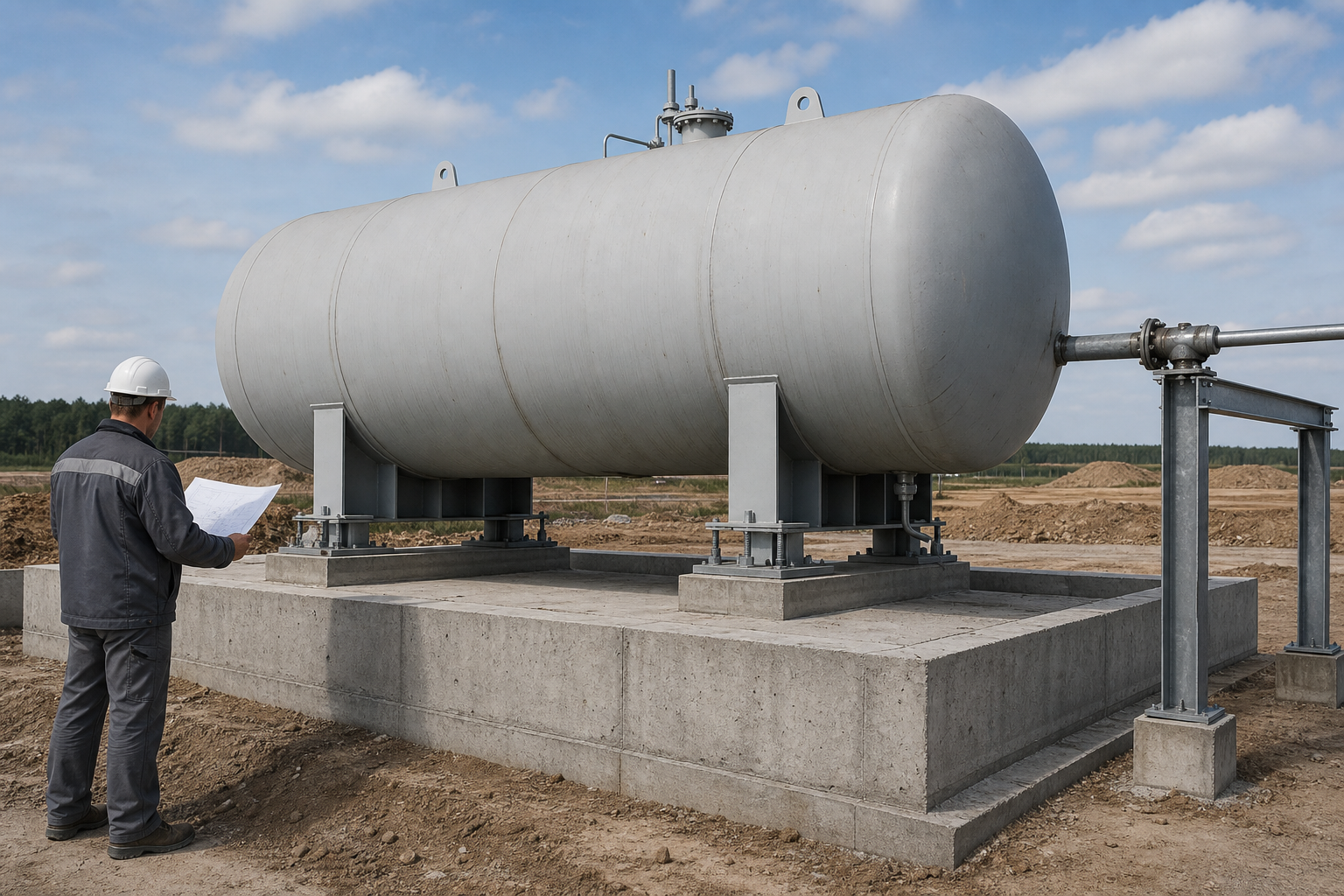

Задание КЖ для РГС: нагрузки от опор, анкеров и трубопроводов
Фундамент под РГС нельзя назначать только по массе пустого корпуса. В задании КЖ должны быть понятны расчетные реакции на опорах, режимы заполнения, анкеровка, отметки и нагрузки, которые приходят от внешней обвязки.
Главный принцип
КЖ получает не «вес резервуара», а набор расчетных воздействий и геометрических ограничений. Только тогда опоры корпуса, анкеры и бетонное основание проверяются как одна система.
Что нужно задать до выпуска документации
| Раздел | Что проверить |
|---|---|
| Опоры | Вертикальные и горизонтальные реакции по расчетным сочетаниям, положение осей |
| Анкеры | Усилия, схема, отметки, требования к закладным и допуски |
| Геометрия | Габариты опор, отметки, уклон корпуса, оси патрубков |
| Обвязка | Отдельные опоры трубопроводов и недопустимые нагрузки на патрубки |
Последовательность инженерной проработки
- Передать КЖ актуальную схему РГС и расположение седловых опор.
- Привести реакции для пустого, рабочего и монтажного режимов, включая ветровые и иные значимые воздействия.
- Задать анкеровку и допустимые перемещения по расчетной модели.
- Согласовать отметки, уклон и доступ к нижнему сливному узлу.
- Отделить нагрузку от трубопроводов: для нее нужны собственные опоры и фундаменты.
Практический пример
В исходном задании для КЖ была указана только масса заполненного РГС. После координации добавили реакции по каждой опоре, схему анкеров и вылет приемного трубопровода. КЖ предусмотрел отдельную опору трубопровода, поэтому патрубок не стал воспринимать изгибающий момент от трассы.
Типичные ошибки
- передавать в КЖ одну массу без распределения по опорам;
- не показывать анкеры и их усилия;
- забывать уклон, из-за которого меняются отметки опор;
- опирать трубопроводы на патрубки резервуара;
- выпускать задание до согласования ревизии КМ и технологической схемы.
Нормативная документация
- ГОСТ 17032-2022 — требования к горизонтальным стальным резервуарам.
- СП 20.13330 — нагрузки и воздействия.
- СП 16.13330 — стальные конструкции и расчет стальных элементов.
- СП 22.13330 — основания зданий и сооружений.
