Уплотняющий затвор понтона РВС: прилегание, износ и контроль зазора
Уплотняющий затвор закрывает кольцевой зазор между понтоном и стенкой РВС и снижает испарение продукта. Его работоспособность определяется не только материалом ленты, но и фактической овальностью стенки, центровкой понтона, стыками секций и свободой движения на всём диапазоне уровней.
Главный принцип
Затвор должен сохранять непрерывное прилегание по окружности при рабочих перемещениях понтона и фактической геометрии стенки.
Почему нужен кольцевой зазор
Понтон не может быть выполнен вплотную к стенке: резервуар имеет монтажные допуски, локальные неровности и изменение формы при наполнении, а плавающая конструкция смещается в пределах направляющих. Затвор перекрывает переменный зазор и одновременно не должен заклинивать понтон.
Слишком слабое прижатие оставляет открытые участки и повышает выбросы паров. Чрезмерное усилие увеличивает трение, изнашивает рабочую кромку и может мешать свободному ходу понтона.
Что проверяют в проекте
| Исходные данные | Проектная проверка |
|---|---|
| Номинальный и фактический диаметры | Диапазон кольцевого зазора по окружности |
| Овальность и местные отклонения стенки | Ход и способность затвора сохранять контакт |
| Материал и температура продукта | Химическая и температурная стойкость элементов |
| Проходки, стойки и направляющие | Непрерывность барьера в локальных узлах |
| Нижнее и верхнее положения понтона | Отсутствие зацепления за патрубки и конструкции |
| Монтажные стыки секций | Перекрытие и герметичность без жёстких уступов |
Признаки нарушения прилегания

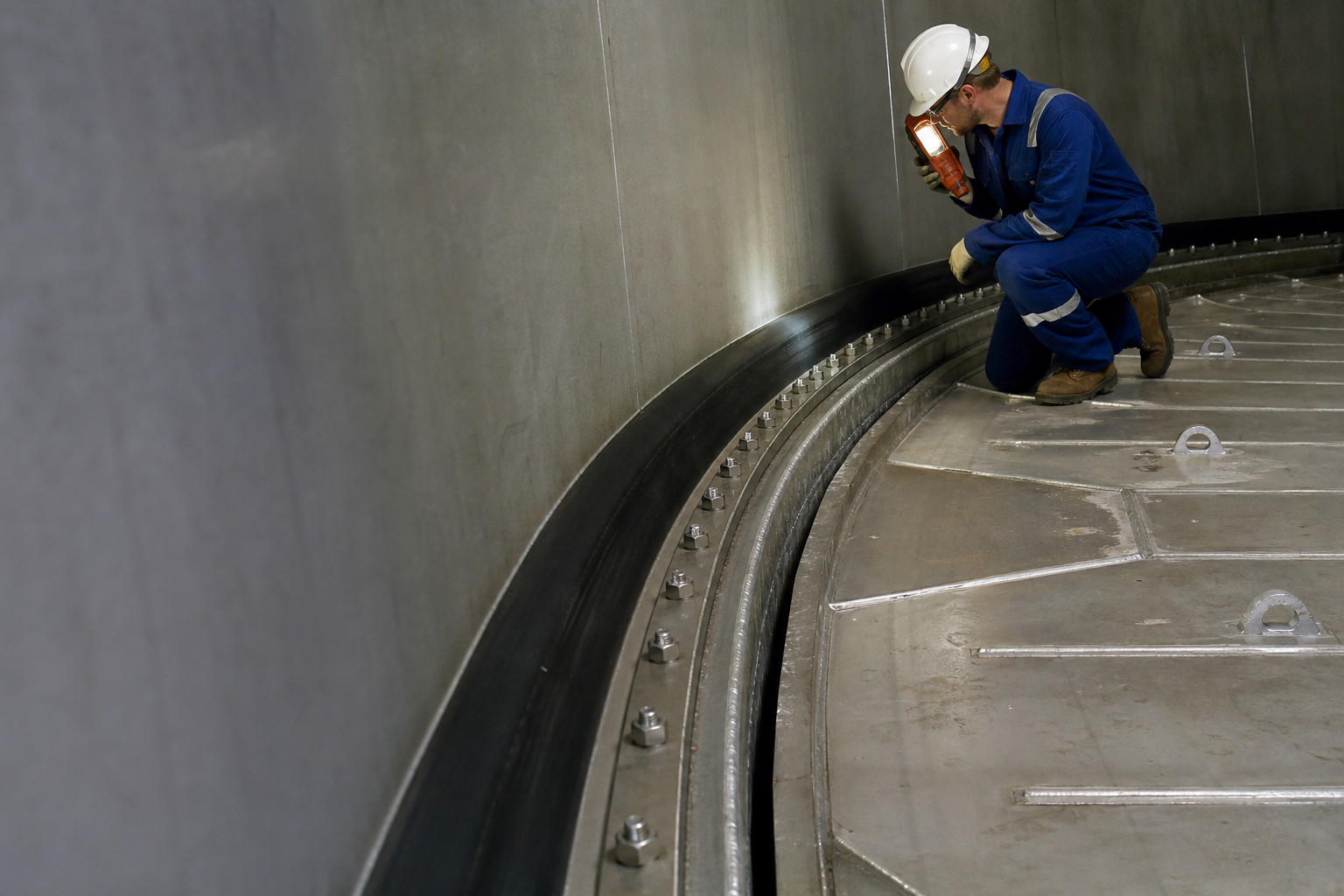

При осмотре ищут отвороты и складки ленты, разрывы, потёртости, ослабленный крепёж, раскрытые стыки и участки, где рабочая кромка не касается стенки. Отдельно отмечают следы заедания и неравномерного давления по окружности.
Локальный дефект нельзя оценивать только по длине. Важны его положение относительно направления ветра, вводов продукта, направляющих и зон деформации стенки, а также повторяемость на разных уровнях.
Как организовать контроль
- Определить безопасные условия доступа и состояние газовой среды.
- Разделить окружность на идентифицируемые сектора.
- Зафиксировать положение понтона и уровень продукта.
- Проверить непрерывность контакта, стыки и крепёж.
- Измерить характерные зазоры разрешённым способом.
- Осмотреть проходки, стойки и направляющие.
- Сопоставить дефекты с геодезией стенки и историей ремонтов.
- Оформить карту дефектов с фотографиями и координатами.
Практический пример
На одном секторе затвор периодически отворачивался только при верхнем положении понтона. Замена ленты не устранила причину. Сопоставление с геодезией выявило локальное отклонение стенки и смещение направляющей. После корректировки положения понтона и узла направляющей прилегание восстановилось без усиления прижимной системы.
Типичные ошибки
- назначать затвор без диапазона фактического зазора;
- оценивать состояние только в одном положении понтона;
- подтягивать крепёж, не устранив причину складки;
- не проверять стыки секций и локальные проходки;
- игнорировать овальность стенки и смещение понтона;
- выполнять осмотр без карты секторов и привязки дефектов.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — требования к вертикальным стальным резервуарам, понтонам и их конструктивным элементам.
- СП 155.13130.2014 — требования пожарной безопасности к складам нефти и нефтепродуктов.
- Проект и паспорт понтона — расчётный зазор, материалы, монтажные допуски и условия эксплуатации.
- Руководство изготовителя уплотняющего затвора и регламент технического диагностирования РВС.
