Термоподвеска РВС: точки измерения, крепление и проверка показаний

Температура продукта в РВС неодинакова по высоте. Один датчик у стенки не показывает расслоение, локальный нагрев и реальную среднюю температуру, поэтому для контроля применяют многоточечную термоподвеску.

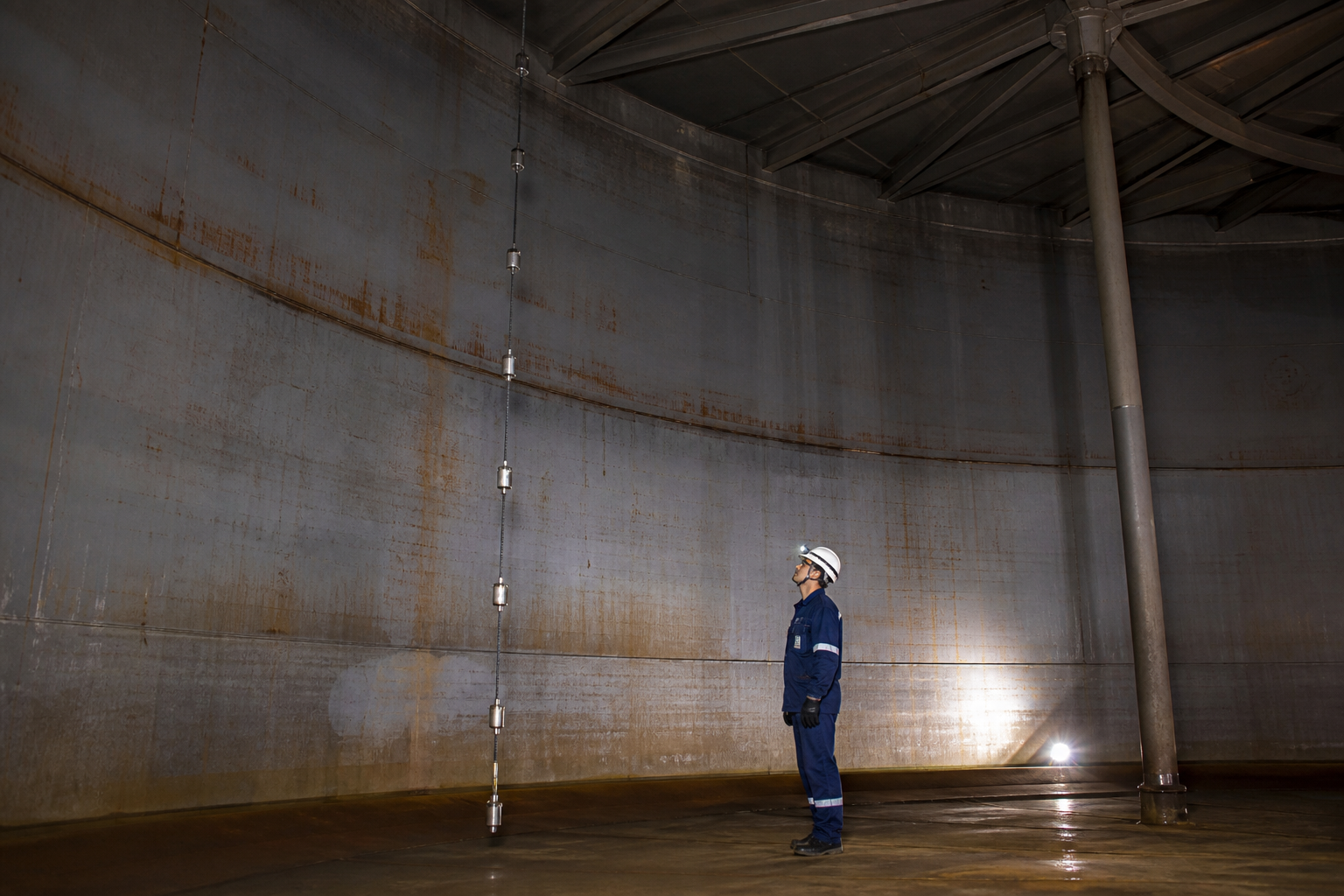

Осмотр многоточечной термоподвески внутри вертикального стального резервуара

Главный принцип

Каждая точка должна измерять продукт на заданной отметке, а подвеска — сохранять положение при заполнении, опорожнении и движении продукта.

Что измеряет термоподвеска

Термоподвеска представляет собой герметичный гибкий или жёсткий чувствительный элемент с несколькими датчиками температуры. Сигналы поступают в систему измерения количества продукта, АСУ ТП или локальный преобразователь. По профилю температуры оценивают среднее значение, выявляют расслоение и уточняют температурную поправку к объёму.

Количество точек и их отметки нельзя выбирать только по высоте стенки. Нужны рабочий диапазон уровней, минимальный остаток, положение приёмо-раздаточных устройств, наличие подогрева и требования системы коммерческого или технологического учёта.

Исходные данные для выбора

ДанныеЗачем нужныЧто фиксируют в проекте
Минимальный и максимальный уровеньОпределяют рабочие датчики при разных режимахОтметки всех чувствительных элементов
Плотность, вязкость, температураВлияют на нагрузку и время установления показанийИсполнение оболочки и диапазон измерения
Схема потоков и подогреваПоказывает зоны локальной температурыАзимут и удаление от струй и змеевиков
Крыша, понтон, колонныСоздают ограничения по ходу и монтажуТочку ввода, трассу, нижнее крепление
Система автоматизацииЗадаёт интерфейс и диагностикуТип сигнала, кабель, барьеры и шкаф

Размещение по высоте

Нижний датчик располагают выше зоны донных отложений и вне прямого воздействия входящей струи. Верхний должен оставаться в допустимом диапазоне относительно максимального уровня и не конфликтовать с понтоном или плавающей крышей. Промежуточные точки распределяют так, чтобы профиль температуры отражал весь рабочий столб продукта.

  • для однородного продукта применяют равномерное распределение точек;
  • при подогреве увеличивают внимание к нижней зоне и зоне змеевиков;
  • при выраженном расслоении шаг выбирают по технологическим данным, а не по удобству монтажа;
  • датчики, оказывающиеся в газовом пространстве, должны корректно исключаться из расчёта средней температуры.

Крепление и защита от повреждения

Верхний ввод воспринимает вес подвески и обеспечивает герметичность крыши. Нижнее устройство ограничивает боковое перемещение, но не должно превращать гибкий элемент в жёстко натянутую струну. Натяжение задают с учётом температурных деформаций, допуска изготовителя и гидродинамических нагрузок.

Подвеску удаляют от лестниц, колонн, пробоотборника, плавающего заборного устройства и зон перемещения понтона. Кабель снаружи прокладывают с защитой от механического повреждения, влаги и электромагнитных помех. Взрывозащищённое исполнение и искробезопасные цепи выбирают по классификации зоны.

Приёмка и проверка показаний

  1. Сверить позиции датчиков и длину подвески с паспортом и монтажной схемой.
  2. Проверить герметичность ввода, состояние оболочки и отсутствие резких перегибов.
  3. Измерить сопротивление изоляции и проверить каждый канал до подключения к АСУ ТП.
  4. Сопоставить показания при выровненной температуре с контрольным термометром.
  5. Проверить диагностику обрыва, короткого замыкания и выпадения отдельной точки.
  6. Зафиксировать базовые показания после заполнения и стабилизации продукта.

Практический пример

В РВС с подогревом нижние точки устойчиво показывали температуру на 7–9 °C выше верхних. Первоначально система усредняла все каналы, включая датчик в газовом пространстве при неполном заполнении. После привязки активных точек к уровню и проверки нижней отметки расчётная средняя температура стала соответствовать контрольному отбору, а расхождение учётного объёма перестало зависеть от степени заполнения.

Типичные ошибки

  • одинаковая схема точек для резервуаров с разными уровнями и подогревом;
  • нижний датчик попадает в осадок или прямо в поток из патрубка;
  • гибкая подвеска касается колонны или внутренней лестницы;
  • нет компенсации длины и контролируемого нижнего крепления;
  • система усредняет датчики, находящиеся выше фактического уровня;
  • паспортные номера каналов не совпадают с обозначениями в АСУ ТП.

Нормативная документация

  • ГОСТ 31385-2023 с поправкой 2025 года — конструкция и оборудование вертикальных стальных резервуаров.
  • ГОСТ 8.570-2000 — измерения вместимости и учёт влияния температуры при поверке РВС.
  • ГОСТ 12.2.003-91 — общие требования безопасности производственного оборудования.
  • Паспорт термоподвески, проект автоматизации и технологический регламент конкретного объекта.
