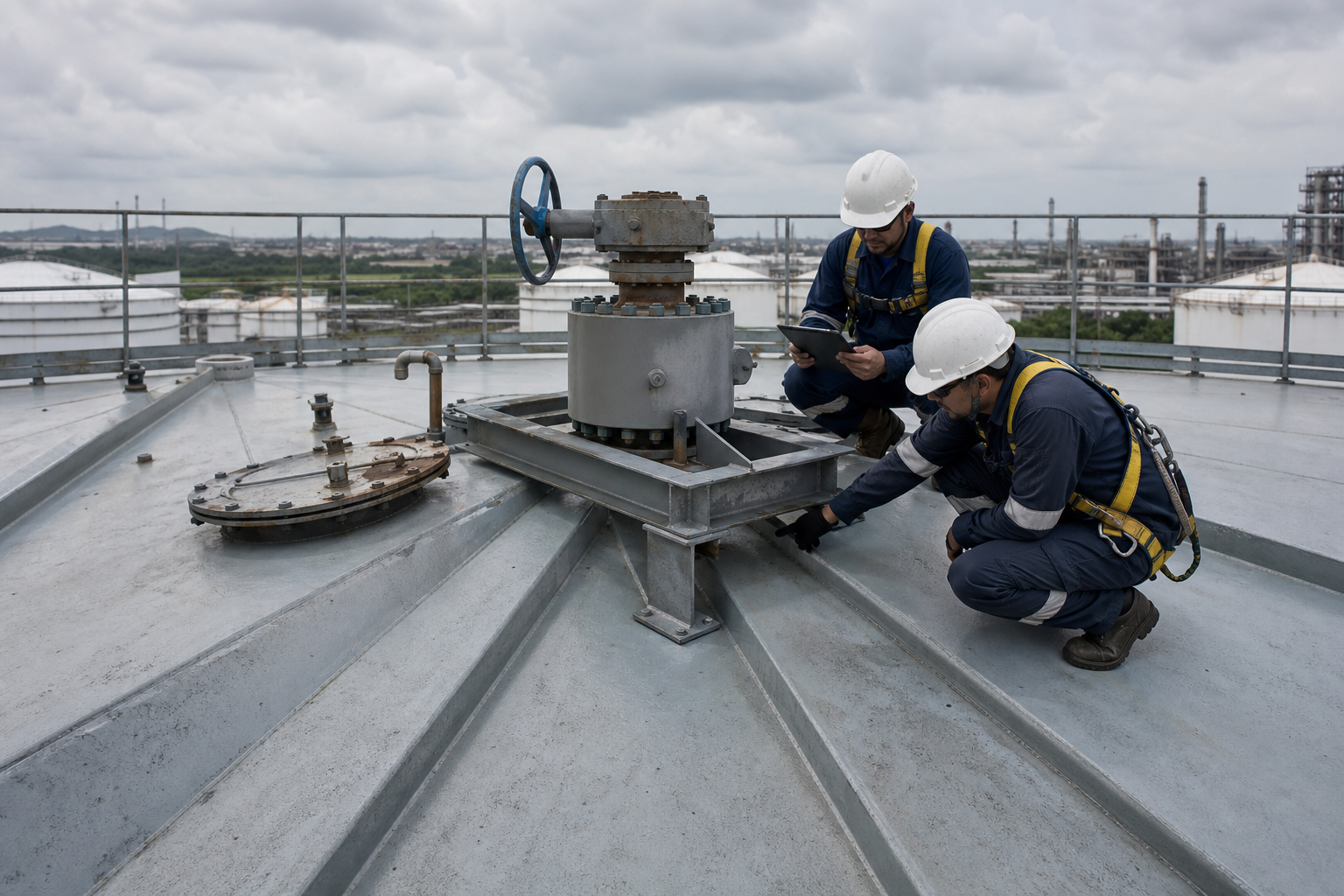

Сосредоточенные нагрузки на крышу РВС: оборудование и монтажные режимы
Как учитывать сосредоточенные нагрузки на стационарную крышу РВС: оборудование, площадки, персонал, ремонт, монтажное складирование и передачу усилий на каркас.
Главный принцип
Каждая местная нагрузка должна иметь понятный путь до несущего каркаса; тонкий настил нельзя автоматически считать опорной площадкой.
Почему общей нагрузки на квадратный метр недостаточно
Равномерные снеговые и эксплуатационные нагрузки описывают общий фон, но не работу крыши под отдельной стойкой, тяжёлым клапаном, площадкой или временной монтажной пачкой. Сосредоточенное усилие сначала воспринимает настил и ближайший элемент каркаса, а затем передаётся на кольца, балки, колонну или стенку.
Если в расчётной модели указана только равномерная нагрузка, локальная опора может продавить настил или перегрузить одну балку, хотя суммарная масса оборудования невелика по отношению ко всей площади крыши.
Какие нагрузки собирают
| Источник | Что передают конструктору | Особенность |
|---|---|---|
| Дыхательная арматура | Массу, центр тяжести, опорный контур и усилия трубопровода | Возможен момент от вылета |
| Площадки и переходы | Реакции стоек и эксплуатационную нагрузку | Нагрузка зависит от схемы опирания |
| КИП и кабельные трассы | Массу, опоры и шаг крепления | Несколько малых нагрузок могут собраться на одной балке |
| Ремонт | Массу снимаемого узла, людей и такелажа | Кратковременный, но неблагоприятный режим |
| Монтаж | Пачки листов, оборудование и временные опоры | Конструкция ещё может быть не завершена |
Путь передачи усилия
Для каждой опоры показывают, куда она попадает: непосредственно на балку, через распределительную раму на несколько элементов или только на настил. Последний вариант требует отдельного обоснования. Усилие передают не условной точкой, если фактически есть опорная плита или рама: её размеры влияют на местный изгиб.
Оборудование у края крыши может нагружать опорное кольцо и верхний пояс стенки. Оборудование у центра влияет на радиальные балки и центральный узел. Перенос патрубка на небольшое расстояние способен изменить расчётную схему, поэтому координаты и реакции ведут в одной актуальной ведомости.
Сочетания и стадии
Эксплуатационный режим включает собственный вес, оборудование, снег, ветер и предусмотренное присутствие персонала. Ремонтный режим может исключать часть оборудования, но добавлять снятые детали, лебёдки и временные настилы. Монтажный режим проверяют для фактической последовательности сборки, когда постоянные связи ещё не работают.
Не все максимумы действуют одновременно. Для каждого сочетания фиксируют состав нагрузок и коэффициенты. Отдельно проверяют неблагоприятное положение сосредоточенной нагрузки на покрытии, если более высокое значение не задано технологией или проектным заданием.
Рабочая последовательность
- Собрать план всего оборудования, площадок, трасс и патрубков крыши.
- Для каждой позиции получить массу, опорный контур, координаты и реакции.
- Нанести несущую схему каркаса и сопоставить каждую опору с балками.
- Разделить эксплуатационные, ремонтные и монтажные режимы.
- Проверить настил, балки, узлы, опорное кольцо и верхний пояс.
- Назначить распределительные элементы там, где опора не попадает на каркас.
- Закрепить допустимые монтажные зоны и ограничения в документации.
- Повторять проверку после изменения оборудования или координат.
Практический пример
Площадку обслуживания дыхательного клапана добавили после основного расчёта крыши. Одна её стойка попадала между радиальными балками и опиралась только на настил. Вместо локального утолщения листа разработали распределительную траверсу, передающую реакцию на две балки. В КМД указали её положение, а в ведомость нагрузок добавили эксплуатационный и ремонтный режимы.
Типичные ошибки
- распределять массу оборудования по всей площади крыши;
- не учитывать момент от выноса арматуры и трубопровода;
- ставить стойку площадки между балками без распределительной рамы;
- не проверять временное складирование при монтаже;
- смешивать несовместимые максимумы разных режимов;
- менять координаты оборудования без повторного расчёта.
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — требования к расчёту и конструкции стационарных крыш РВС.
- СП 20.13330.2016 с изменениями № 1-6 — нагрузки, воздействия и сосредоточенные нагрузки на покрытия.
- СП 16.13330.2017 с изменениями № 1-6 — расчёт стальных элементов и соединений.
- Задания ТХ, АТХ, ЭОМ и документация изготовителей оборудования — массы, реакции, опорные контуры и режимы обслуживания.
