Система размыва донных отложений РВС: сопла, циркуляция и зоны застоя
Размыв работает не за счёт количества сопел, а за счёт направленного движения продукта по днищу. Ошибка в ориентации или расходе оставляет застойные зоны и переносит осадок к патрубкам вместо его удаления.
Главный принцип
Схему сопел проверяют по полю скоростей у днища, реальной геометрии внутренних конструкций и маршруту вывода взвешенных отложений.
Что должна делать система
Донные отложения уменьшают полезный объём, ускоряют коррозию и усложняют зачистку. Система размыва или струйного перемешивания создаёт циркуляцию у днища, поднимает осадок во взвесь и направляет его к технологическому отводу либо поддерживает продукт однородным.
Решение разрабатывают под конкретный продукт. Вязкость, плотность, размер частиц, температура и допустимый режим работы насоса напрямую влияют на расход и скорость истечения.
Исходные данные
| Данные | На что влияют |
|---|---|
| Диаметр и профиль днища | Количество секторов и дальность действия струи |
| Свойства продукта | Расход, диаметр сопла и требуемый напор |
| Осадок | Режим периодического размыва и время работы |
| Колонны и змеевики | Тени потока и дополнительные застойные зоны |
| Патрубок отвода | Направление суммарной циркуляции по днищу |
Расположение сопел

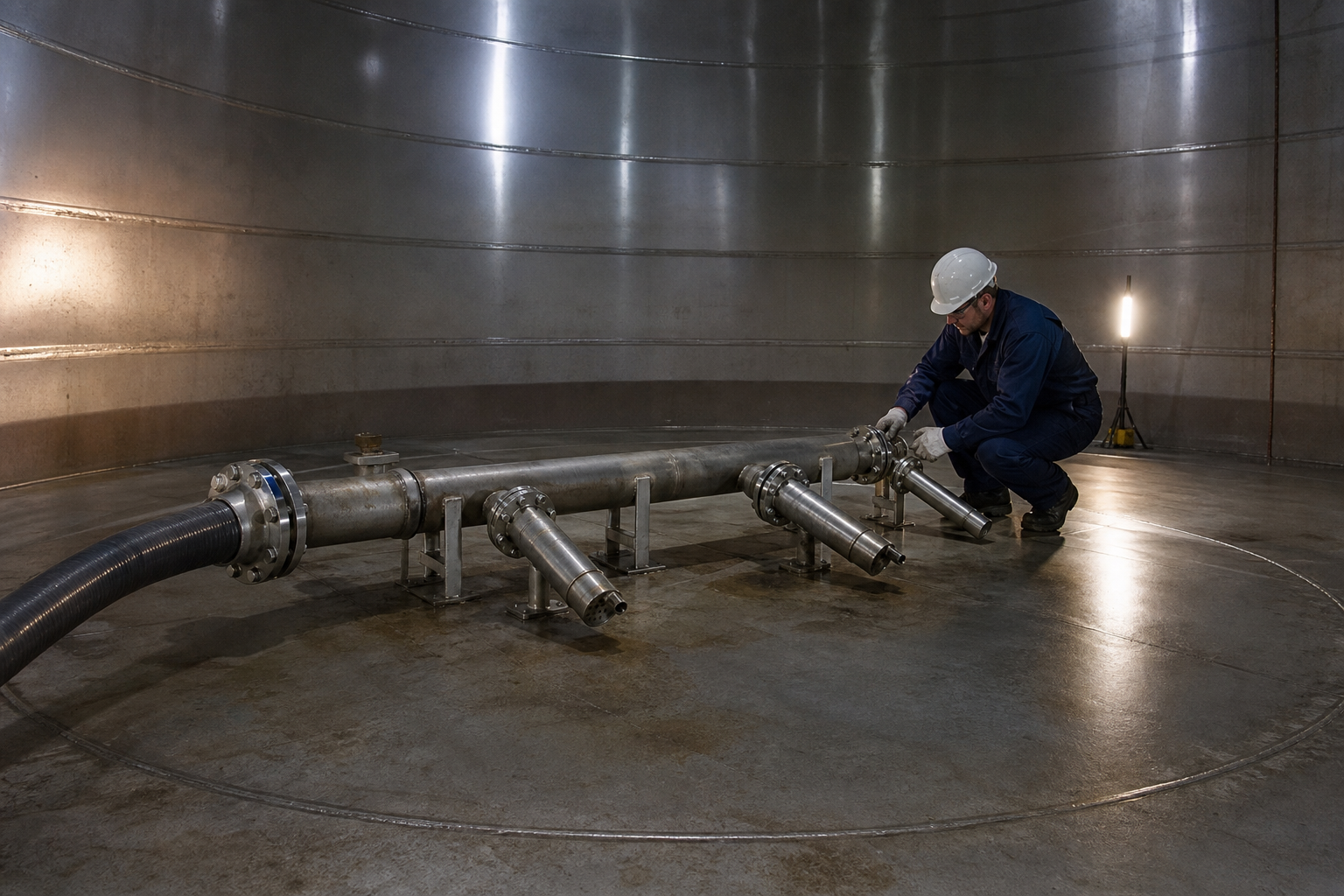

Сопла располагают низко, но с достаточным зазором до днища. Направление выбирают тангенциальным или секторным так, чтобы соседние струи поддерживали общее движение и не били непосредственно в сварные швы, колонны или приборы.
- коллектор закрепляют на независимых опорах;
- опоры проверяют на гидравлические реакции и вибрацию;
- разъёмные соединения оставляют доступными через люк;
- исключают карманы, которые нельзя опорожнить или промыть;
- материал труб и сопел выбирают с учётом коррозии и абразивного износа.
Пуск и контроль
- Промыть трубопроводы до подключения сопел.
- Проверить направление каждого сопла по монтажной схеме.
- Провести испытание на герметичность и контроль креплений.
- Запустить циркуляцию ступенчато, контролируя давление и вибрацию.
- Оценить результат по пробам, уровню осадка и режиму работы фильтров.
Практический пример
В РВС одна колонна крыши перекрывала струю и создавала устойчивую застойную зону. Увеличение расхода не помогло и только повысило нагрузку на насос. Дополнительное сопло малого диаметра направили в тень колонны, после чего циркуляция стала равномерной без роста общего расхода.
Типичные ошибки
- располагать все сопла по окружности без анализа внутренних препятствий;
- увеличивать расход вместо корректировки направления;
- крепить коллектор к тонким элементам днища без расчёта;
- не предусматривать промывку и демонтаж;
- оценивать эффект только по давлению на насосе.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — требования к конструкции и оборудованию РВС.
- ГОСТ 12.2.003-91 — общие требования безопасности производственного оборудования.
- Технологический регламент хранения продукта, паспорт насосного оборудования и рабочая документация системы циркуляции.
