Шунтирующие перемычки понтона РВС: крепление и контроль непрерывности
Как проверить шунтирующие перемычки понтона РВС: количество, трассу, гибкость, контактные площадки, крепление и электрическую непрерывность.
Главный принцип
Перемычка должна сохранять надёжный металлический контакт во всём диапазоне хода понтона, не натягиваться и не цепляться за оборудование.
Зачем понтону отдельная электрическая связь
Понтон перемещается относительно стенки РВС и отделён от неё уплотняющим затвором, роликами и другими контактами с непредсказуемым сопротивлением. Случайное касание металла нельзя считать надёжным путём отвода заряда. Для управляемой электрической связи предусматривают гибкие шунтирующие перемычки, соединяющие понтон с конструкцией резервуара.
Перемычка работает одновременно как электрический и механический элемент. Она должна проводить ток, выдерживать многократные циклы изгиба, не натягиваться в крайних положениях и не попадать под затвор, лестницу или направляющие.
Что определяют в проекте
| Параметр | Что требуется задать | Риск ошибки |
|---|---|---|
| Количество | Число и распределение по окружности | Ненадёжная связь при локальном отказе |
| Длина | Запас для верхнего и нижнего положений | Натяжение или петля в опасной зоне |
| Сечение и материал | Проводимость, гибкость и стойкость к среде | Перегрев, коррозия, усталостный обрыв |
| Контактные площадки | Материал, покрытие, крепёж и защита | Рост переходного сопротивления |
| Трасса | Свободный ход без пересечений | Зацепление и механическое повреждение |
Почему внешний вид не подтверждает контакт
Целая плетёнка может иметь плохой контакт в наконечнике или под болтом. Краска, продукты коррозии, загрязнение и ослабление крепежа увеличивают переходное сопротивление, хотя перемычка выглядит исправной. Обратная ситуация также возможна: потемнение поверхности не всегда означает потерю проводимости, если жилы и соединения сохранены.

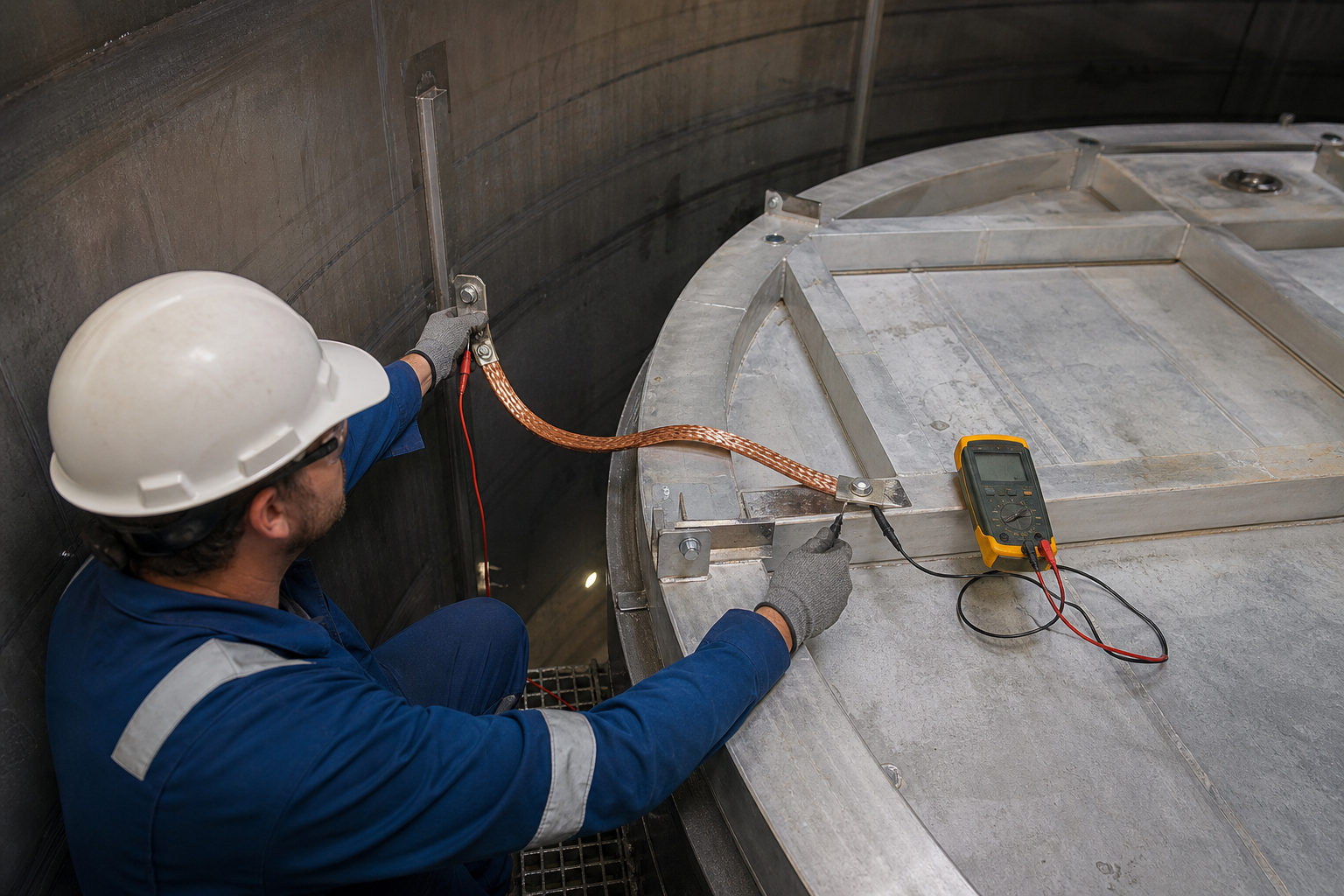

Поэтому осмотр дополняют измерением по принятой на объекте методике. Проверяют не только сам проводник, но всю цепь между заданными контрольными точками. Результат сравнивают с проектом, паспортом понтона и предыдущими измерениями.
Механический контроль
- Зафиксировать уровень продукта и положение понтона.
- Осмотреть плетёнку по всей доступной длине, включая места выхода из наконечников.
- Проверить отсутствие оборванных проволок, заломов, распушения и следов трения.
- Оценить запас длины и форму петли в текущем положении.
- Проверить крепёж, стопорение и состояние контактных площадок.
- Убедиться, что перемычка не пересекает ход лестницы, затвора и направляющих.
- Выполнить измерение электрической непрерывности по утверждённой процедуре.
- Зафиксировать сектор, положение понтона и результаты в журнале.
Практический пример
На одном РВС измерение показывало нестабильный результат только при верхнем положении понтона. Осмотр выявил, что запас длины выбран минимальным: перемычка натягивалась и поворачивала наконечник на болте. Контактная площадка постепенно разбивалась. После изменения трассы, установки перемычки требуемой длины и восстановления площадки значения стали стабильными во всём рабочем диапазоне.
Типичные ошибки
- считать ролики и затвор достаточным электрическим контактом;
- подключать наконечник поверх лакокрасочного покрытия;
- делать петлю без проверки крайних положений понтона;
- прокладывать перемычку в зоне движения лестницы или уплотнения;
- оценивать исправность только визуально;
- заменять проводник без проверки материала, сечения и гибкости.
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — требования к конструкции и оборудованию РВС.
- ГОСТ 12.1.018-93 — требования электростатической искробезопасности.
- Правила защиты от статического электричества для нефтехимических и нефтеперерабатывающих производств — организация отвода зарядов.
- Проект РВС, паспорт понтона и эксплуатационный регламент — конкретное исполнение, контрольные точки и критерии исправности.
