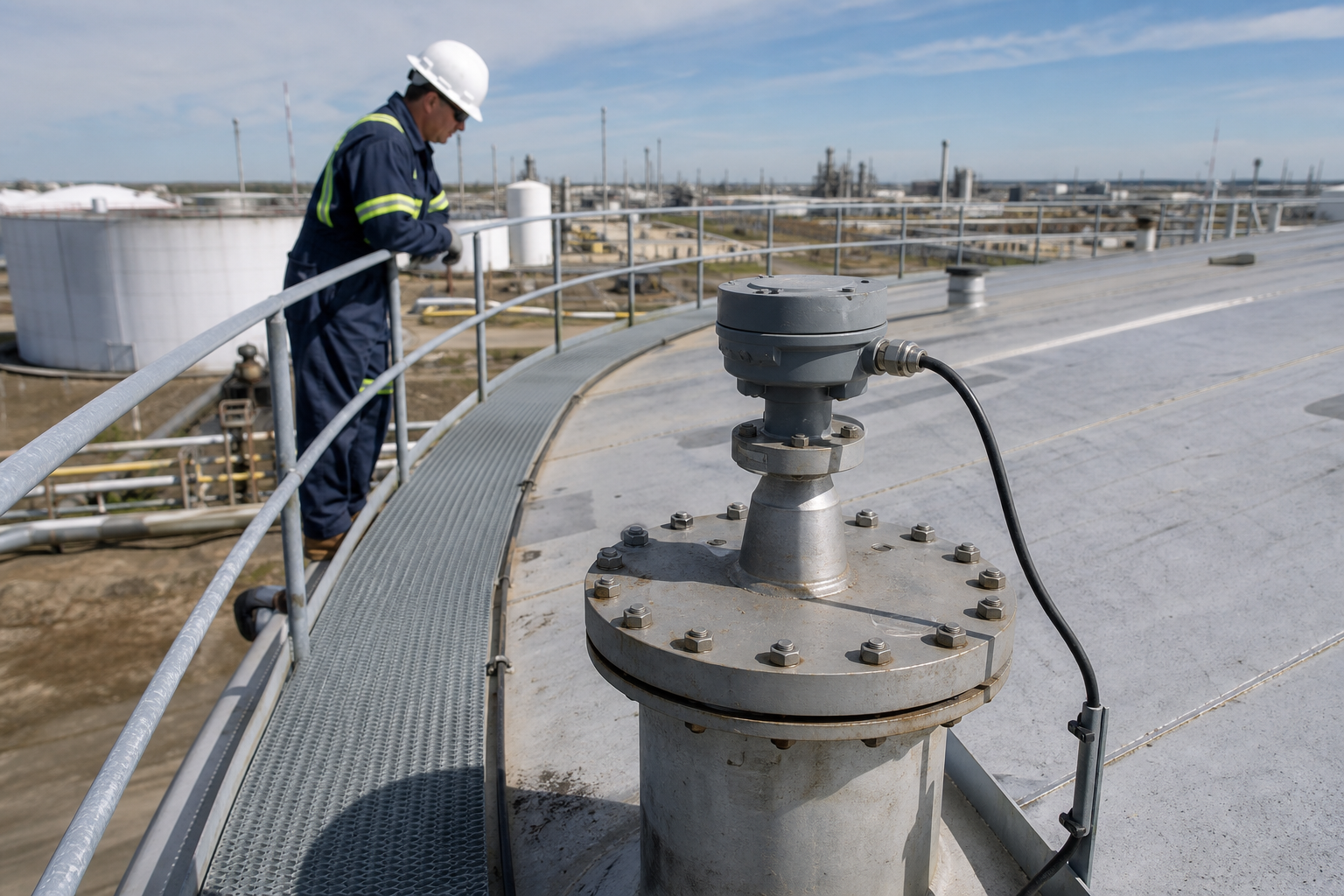

Радарный уровнемер РВС: патрубок, ориентация и проверка измерения
Как установить радарный уровнемер на РВС: выбрать патрубок, исключить ложные отражения, проложить кабель и проверить измерение уровня.
Главный принцип
Антенна должна видеть поверхность продукта в рабочем диапазоне уровней, а не стенку патрубка, конструкции крыши или внутреннее оборудование.
Почему точный прибор может измерять неправильно
Радарный уровнемер определяет расстояние до поверхности по отражённому сигналу. Паспортная точность прибора не компенсирует неудачный патрубок, перекошенную антенну или сильные отражения от колонны, лестницы и трубопроводов. Поэтому место установки выбирают по реальной внутренней компоновке РВС и диапазону уровней.
Измерительный канал уровня и независимая защита от переполнения решают разные задачи. Их не объединяют в один прибор без обоснования требуемой надёжности и проектной документации.
Что проверить у патрубка
| Параметр | Проектное требование | Риск при ошибке |
|---|---|---|
| Диаметр и высота | Соответствуют антенне и указаниям изготовителя | Многократные отражения внутри патрубка |
| Вертикальность | Ось прибора ориентирована по заданному лучу | Сигнал уходит на стенку или конструкцию |
| Кромка и сварной шов | Нет выступов в зоне распространения сигнала | Постоянная ложная отметка |
| Расположение | Удалено от налива, колонн и перемешивающих струй | Нестабильные показания |
| Доступ | Есть площадка для снятия крышки и прибора | Небезопасное обслуживание |
Ориентация и зона луча
Проектировщик отмечает на плане не только координату патрубка, но и ориентировочную зону распространения сигнала. В неё не должны попадать стойки крыши, связи, термоподвеска, пробоотборник и верхние участки внутренних труб. Для направленной антенны учитывают допустимый угол установки по руководству изготовителя.
На резервуаре с понтоном или плавающей крышей отдельно проверяют отражение от плавающей конструкции, её крайние положения и проход прибора через кровлю, если он предусмотрен системой.
Кабель и электрическое подключение
- Проложить кабель по постоянным опорам вне прохода и зон горячих поверхностей.
- Сформировать капельную петлю перед вводом и герметично затянуть кабельный ввод.
- Соблюсти требования проекта по экрану, уравниванию потенциалов и взрывозащите.
- Оставить сервисный запас без свободно висящих витков.
- Промаркировать прибор, кабель и клеммы одинаковыми позициями рабочей документации.
Проверка после монтажа
До заполнения сверяют высотную отметку опорной точки, геометрическую высоту резервуара и параметры пустого пространства. Затем выполняют подавление подтверждённых ложных отражений при известном уровне, не маскируя полезный сигнал. Показания сравнивают с независимым измерением минимум в нескольких точках диапазона.
В акте фиксируют конфигурацию, версию параметров, фактическую отметку установки и результаты проверки. Это позволяет отличить изменение продукта или геометрии от сбоя настройки.
Практический пример
Уровнемер на высоком узком патрубке стабильно показывал отметку на 0,42 м ниже фактической. Карта отражений выявила сильный сигнал от внутреннего сварного наплыва. После установки согласованной антенной вставки и повторной настройки ложная отметка исчезла, а контрольные замеры совпали в пределах допуска системы учёта.
Типичные ошибки
- выбирают патрубок без проверки внутренней компоновки;
- направляют луч на струю налива или стойку крыши;
- задают высоту резервуара по чертежу без исполнительного замера;
- маскируют ложные отражения при неизвестном уровне;
- оставляют кабель лежать на крыше или пересекать проход;
- считают один уровнемер одновременно рабочим учётом и независимой защитой.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — конструкция и оборудование вертикальных стальных резервуаров.
- ГОСТ 21.408-2013 — рабочая документация автоматизации технологических процессов.
- ГОСТ IEC 60079-14-2013 — проектирование, выбор и монтаж электроустановок во взрывоопасных средах.
- Руководство изготовителя уровнемера и проектная спецификация измерительного канала.
