Проверка коллизий РГС перед выпуском КМД: патрубки, опоры и трассы

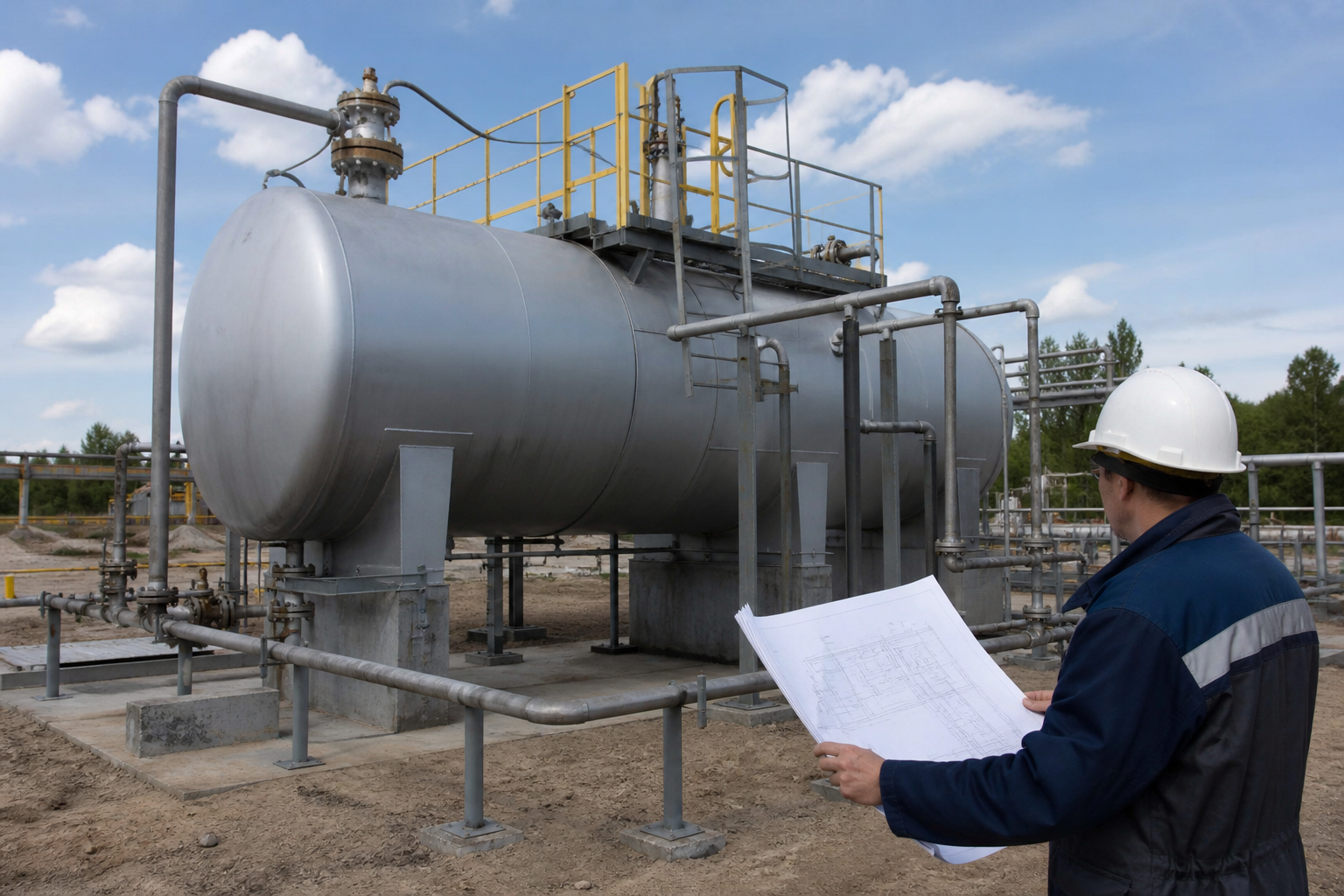

У РГС коллизия часто появляется не в расчетной модели корпуса, а между патрубком, седловой опорой, площадкой и трубопроводной трассой. До выпуска КМД эти элементы нужно собрать в одну координационную модель.
Главный принцип
Проверка коллизий — это не только пересечение геометрии. Нужно оставить место для монтажа фланцев, изоляции, ключа, обслуживания люка и независимых опор трубопроводов.
Что проверить
| Раздел | Контроль |
|---|---|
| Патрубки | DN, вылет, фланец, ось и зона обслуживания |
| Опоры | Положение седел, анкеры, доступ к крепежу и подливке |
| Трассы | Независимые опоры, компенсирующие перемещения и монтажные зазоры |
| Площадки | Лестницы, ограждения, люки и безопасный проход |
Порядок действий
- Сверить последнюю ревизию КМ, технологической схемы и опросного листа.
- Разместить корпус, седловые опоры и анкеры в общей модели.
- Проверить патрубки вместе с фланцами, изоляцией и приводами арматуры.
- Добавить трубопроводные опоры и зоны монтажа фланцевых соединений.
- Зафиксировать изменения до деталировки и выпуска марок КМД.
Практический пример
При координации РГС приемный патрубок оказался рядом с ребром седловой опоры. Само пересечение отсутствовало, но развернуть фланец для монтажа было невозможно. Патрубок перенесли до выпуска КМД, сохранив расчетную схему и доступ к соединению.
Типичные ошибки
- проверять только оси труб без фланцев и изоляции;
- оставлять трубопровод без собственных опор;
- забывать место для монтажа и обслуживания;
- вносить изменения после запуска деталей в производство.
Нормативная документация
- ГОСТ 17032-2022 — требования к горизонтальным стальным резервуарам.
- СП 16.13330 — стальные конструкции.
- СП 20.13330 — нагрузки и воздействия.
- Актуальные ревизии КМ, КМД и технологической документации.
