Противовихревое устройство РВС: всасывание, зазор и контроль
Как работает противовихревое устройство на всасывающем патрубке РВС: погружение, зазор до днища, скорость потока, крепление и признаки засорения.
Главный принцип
Устройство должно снижать закручивание потока, не ограничивая живое сечение и не создавая недоступную ловушку для донных отложений.
Откуда возникает вихрь
При понижении уровня жидкость ускоряется к приёмному патрубку. Если над входом недостаточный слой продукта, формируется воронка, способная подтянуть газовую фазу в поток. Это вызывает нестабильную работу насосов, колебания расхода и риск кавитационных режимов.
Противовихревое устройство нарушает вращательное движение и распределяет подход потока к входу. Оно не отменяет требований к минимальному уровню, диаметру патрубка и допустимой скорости. Неправильно выбранная пластина сама становится сопротивлением и местом накопления шлама.
Какие размеры критичны
| Параметр | Что он определяет | Что происходит при ошибке |
|---|---|---|
| Погружение | Запас жидкости над входом | Подсос газа и нестабильный расход |
| Зазор до днища | Площадь подхода потока снизу | Ограничение расхода или захват осадка |
| Размер пластины | Подавление вращения | Недостаточный эффект или лишнее сопротивление |
| Расстояние до стенки | Равномерность подхода потока | Одностороннее ускорение |
| Крепления | Устойчивость при пуске и останове | Вибрация, усталость и отрыв |
Что связывают в расчёте
Исходными являются расход, свойства продукта, диапазон уровней, геометрия патрубка и расположение относительно днища и стенки. Проверяют скорости в подходных сечениях, потери давления, минимальное погружение и работу при переходных режимах. Для вязкого продукта дополнительно учитывают очистку и возможность образования отложений.
Узел рассматривают вместе с насосом и внешней обвязкой. Если требуемый расход достигается только при уровне ниже безопасного погружения, пластина не исправит исходную ошибку. Нужны изменение режима, отметки патрубка, размеров устройства или схемы забора.

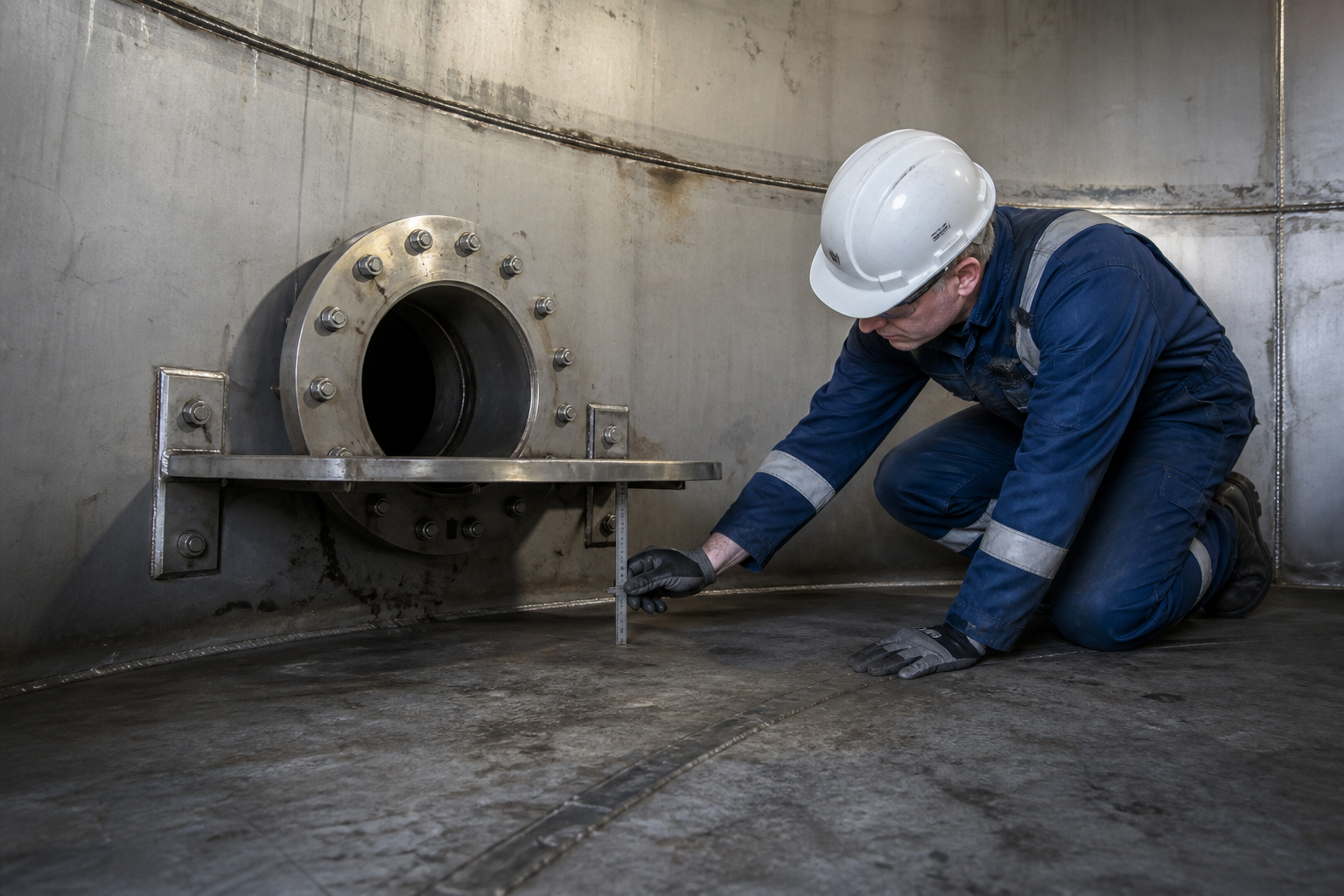

Что проверяют при осмотре
- Сверяют форму и размеры с рабочими чертежами.
- Измеряют фактический зазор до днища и положение относительно стенки.
- Проверяют деформацию пластины, рёбер и креплений.
- Ищут трещины, коррозию и следы вибрационного контакта.
- Оценивают накопление осадка под устройством и доступность очистки.
- Проверяют, не перекрыт ли вход посторонними предметами или остатками работ.
- После очистки подтверждают свободное сечение и оформляют результаты.
Практический пример
После очистки РВС насос стал терять подачу при уровне, который раньше считался рабочим. Внутренний осмотр показал, что при ремонте под противовихревую пластину добавили опорные элементы, уменьшившие свободный зазор. В этом же пространстве накопился плотный осадок. После восстановления проектного сечения и корректировки минимального эксплуатационного уровня работа стабилизировалась.
Типичные ошибки
- назначать пластину без расчёта минимального погружения;
- уменьшать зазор до днища дополнительными опорами;
- не учитывать донные отложения и возможность очистки;
- считать устройство фильтром и закрывать вход мелкой сеткой;
- приваривать рёбра после монтажа без проверки живого сечения;
- эксплуатировать ниже подтверждённого минимального уровня.
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — требования к РВС и внутреннему оборудованию.
- ГОСТ 6134-2007 — методы испытаний динамических насосов, применимый для оценки насосных характеристик.
- Проект и гидравлический расчёт системы — расход, минимальный уровень, потери и допустимые режимы.
- Паспорт приёмо-раздаточного устройства и эксплуатационный регламент резервуарного парка.
