Пробоотборник РВС: точки отбора, герметичность и обслуживание
Представительная проба зависит не только от лаборатории. Если уровни отбора выбраны неверно, линии имеют застойные участки, а клапаны пропускают, результат анализа уже не описывает продукт в резервуаре.
Главный принцип
Пробоотборник должен дать пробу с заданного уровня без подсоса воздуха, смешения между линиями и контакта оператора с открытой струёй продукта.
Что решает стационарный пробоотборник
В РВС продукт может расслаиваться по плотности, температуре, содержанию воды и механических примесей. Одна проба у нижнего патрубка не всегда характеризует весь объём. Стационарная система позволяет отбирать точечные пробы с заранее заданных уровней и формировать объединённую пробу по принятой методике.
Проектировщик должен связать требования лабораторного контроля с реальной геометрией резервуара: минимальным и максимальным уровнем, высотой возможного подтоварного слоя, плавающими конструкциями, внутренними трубопроводами и доступом к запорным устройствам.
Какие данные нужны до выбора схемы
| Исходное условие | Что оно определяет |
|---|---|
| Продукт и его вязкость | Диаметр линий, время промывки и возможность самотёка |
| Диапазон рабочих уровней | Высотные отметки верхней, средней и нижней точек |
| Подтоварная вода и осадок | Нижнюю безопасную отметку без захвата воды и шлама |
| Температурный режим | Материал уплотнений, необходимость обогрева и теплоизоляции |
| Категория продукта | Требования к герметичности, заземлению и безопасному отводу проб |
Компоновка линий и арматуры

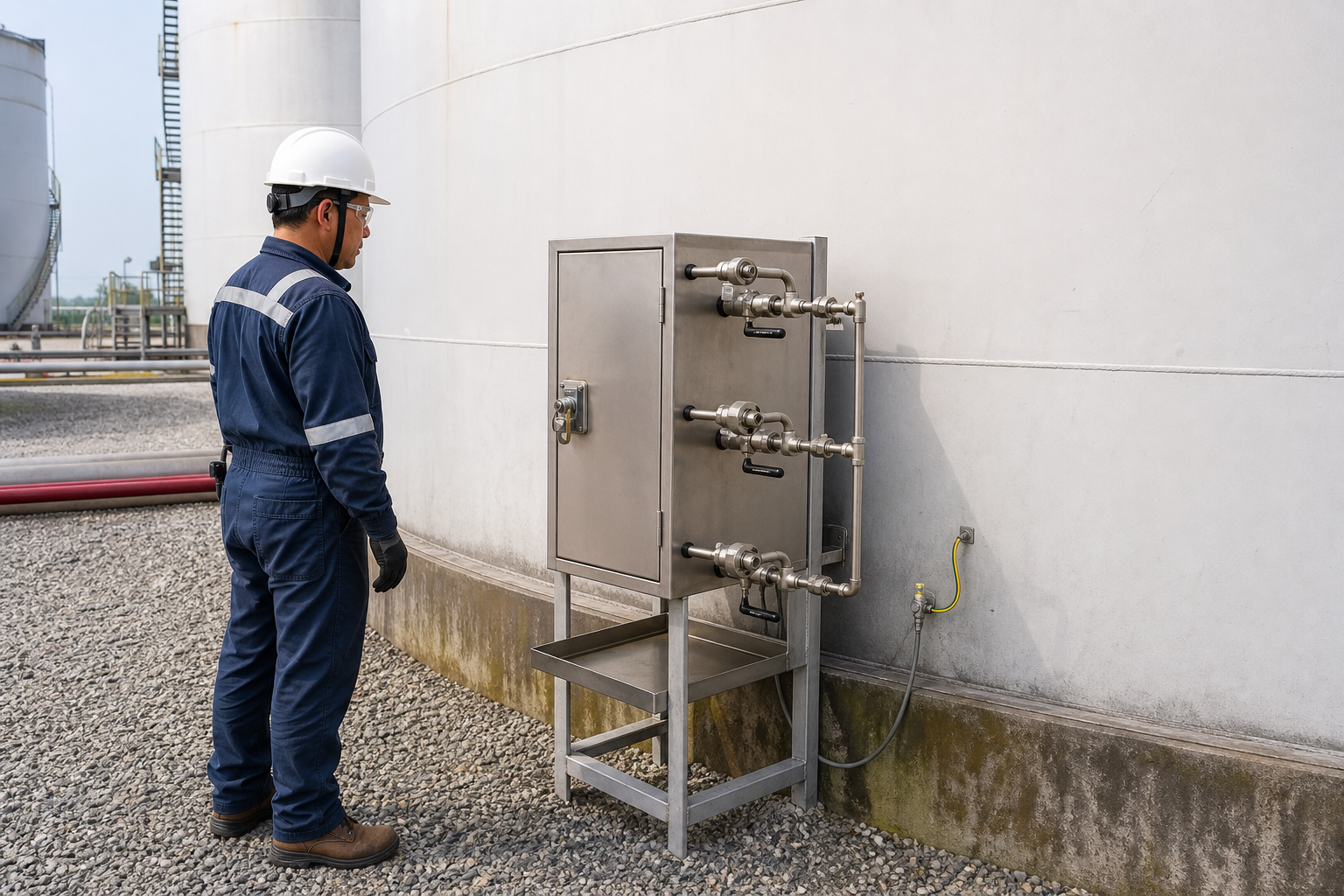

Каждая точка отбора должна быть однозначно связана со своим клапаном. Линии прокладывают без карманов, где застаивается предыдущая проба, и защищают от механического повреждения. Наружный узел устанавливают на доступной высоте, предусматривают поддон, закрываемый шкаф или ограждение, а также место для безопасной установки пробоотборной ёмкости.
- внутренние концы линий не размещают рядом с входной струёй и донным осадком;
- проходки через стенку проверяют на прочность и герметичность как другие врезки;
- клапаны должны закрываться без рывка и сохранять маркировку уровней;
- остаток после промывки направляют в закрытую систему, а не на площадку;
- для вязких продуктов отдельно проверяют обогрев и возможность очистки линий.
Порядок безопасного отбора
- Сверить уровень продукта и разрешённые точки отбора.
- Проверить целостность шкафа, поддона, заземления, шланга и пробной ёмкости.
- Промыть выбранную линию объёмом, установленным эксплуатационной инструкцией.
- Отобрать пробу плавно, не допуская разбрызгивания и открытого пролива.
- Закрыть клапан, убедиться в отсутствии подтекания и оформить место и время отбора.
Практический пример
На резервуаре с дизельным топливом нижнюю линию первоначально вывели почти к днищу. После дождевого периода проба регулярно показывала повышенное содержание воды, хотя товарный слой соответствовал требованиям. Проверка выявила, что точка отбора попадала в зону подтоварной воды. Отметку скорректировали, а контроль воды оставили отдельной операцией через предназначенное для этого устройство.
Типичные ошибки
- назначать уровни отбора без привязки к рабочим уровням РВС;
- объединять линии так, что продукт перетекает между точками;
- не учитывать объём старого продукта в линии до отбора;
- размещать клапаны без поддона и безопасной рабочей площадки;
- использовать пробоотборник для продукта, на который не рассчитаны уплотнения.
Нормативная документация
- ГОСТ 2517-2012 — нефть и нефтепродукты, методы отбора проб; по каталогу Росстандарта документ действует.
- ГОСТ 31385-2023 — вертикальные цилиндрические стальные резервуары для нефти и нефтепродуктов.
- Технологический регламент объекта и утверждённая инструкция по отбору, хранению и маркировке проб.
