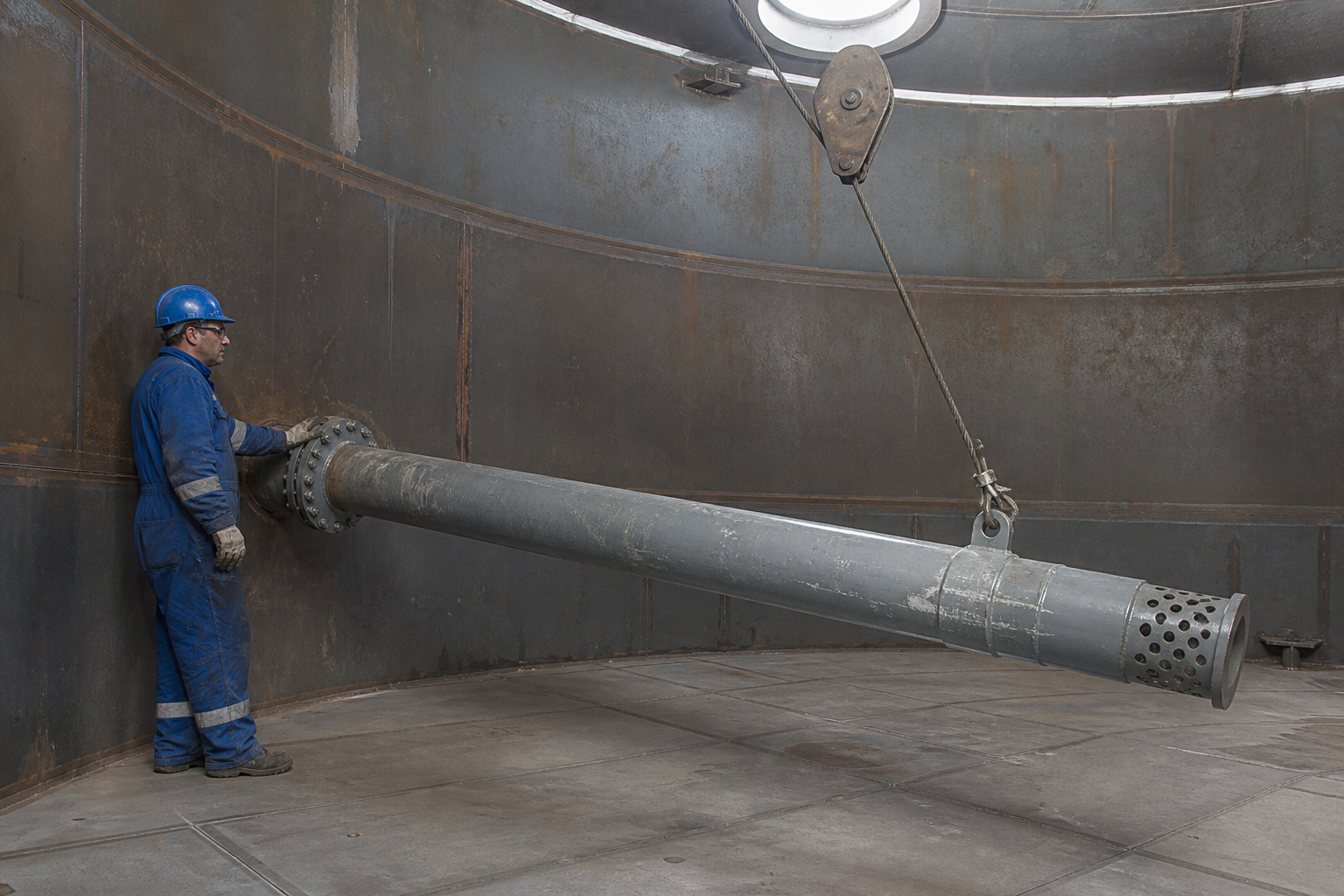

Подъёмная труба РВС: шарнир, трос и контроль положения
Как работает подъёмная труба приёмо-раздаточного устройства РВС: шарнир, поплавок или лебёдка, трос, положения забора и контроль исправности.
Главный принцип
Положение заборного конца должно быть управляемым и подтверждённым, а трубопровод — свободно проходить весь рабочий ход без перегрузки шарнира.
Для чего применяют подъёмную трубу
Обычный нижний патрубок забирает продукт из придонной зоны, где могут находиться вода и отложения. Подъёмная труба позволяет выбирать отметку приёма: её заборный конец поднимают выше загрязнённого слоя или устанавливают в положение, предусмотренное технологическим режимом.
В отличие от плавающего заборного устройства, которое автоматически следует за уровнем, управляемая подъёмная труба может иметь фиксированные положения, тросовую систему и наружную лебёдку. Конкретная конструкция определяется проектом. Общим остаётся одно: положение трубы нельзя считать известным только по положению рукоятки.
Из чего состоит рабочая система
| Узел | Назначение | Основной риск |
|---|---|---|
| Шарнир у патрубка | Позволяет трубе изменять угол | Износ, негерметичность, заедание |
| Подъёмная труба | Соединяет патрубок с заборным концом | Коррозия, остаточные деформации, отложения |
| Трос и блоки | Передают усилие от привода | Перетирание, сход с блока, обрыв |
| Лебёдка и стопор | Перемещают и удерживают трубу | Самопроизвольное движение, неверная индикация |
| Указатель положения | Подтверждает отметку заборного конца | Рассогласование с фактическим положением |
| Ограничители хода | Не дают трубе выйти за безопасный диапазон | Удар по днищу или внутренним конструкциям |
Что определяют в проекте
До выпуска рабочих чертежей задают минимальный и максимальный уровни продукта, высоту донных отложений, требуемые отметки забора, внутренние препятствия и положение понтона или плавающей крыши. Траектория трубы должна оставаться свободной при всех рабочих положениях.
Отдельно проверяют усилия в шарнире, трубе и тросовой системе. Нельзя выбирать лебёдку только по массе трубы: сопротивление создают продукт, отложения, трение в блоках и возможный перекос. Удерживающее устройство рассчитывают так, чтобы труба не меняла положение при остановленном приводе.
Как подтвердить фактическое положение
Шкала привода полезна только после привязки к реальному положению заборного конца. При монтаже или ремонте выполняют контрольные установки, фиксируют длину троса или число оборотов барабана и связывают их с отметками трубы. После замены троса, регулировки блоков или изменения намотки калибровку повторяют.
Косвенными признаками неправильного положения могут быть захват воды и шлама, изменение расхода, необычное усилие на приводе и отсутствие ожидаемой реакции после перемещения. Они помогают обнаружить проблему, но не заменяют предусмотренный проектом способ контроля.
Порядок технической проверки
- Уточнить безопасное состояние резервуара и разрешённые операции по регламенту.
- Сверить схему, диапазон хода и контрольные положения с паспортом устройства.
- Осмотреть наружный привод, тормоз, стопор, барабан и состояние намотки троса.
- Проверить трос на обрывы проволок, коррозию, заломы и контакт с неподвижными деталями.
- Оценить плавность перемещения без рывков и резкого роста усилия.
- Сопоставить указатель с контрольными положениями и технологическими признаками.
- При внутреннем осмотре проверить шарнир, опоры, трубу и следы контакта с днищем.
- Зафиксировать положение после проверки и исключить самопроизвольный ход.
Практический пример
После замены троса оператор считал, что труба установлена в среднем положении, но при отборе в продукт регулярно попадала подтоварная вода. Выяснилось, что новый трос намотали на барабан с другим начальным числом витков, а указатель не перекалибровали. Фактически заборный конец находился почти у днища. После контрольной привязки крайних положений шкалу исправили, а в регламент добавили обязательную калибровку после работ с тросом.
Типичные ошибки
- считать положение трубы по рукоятке без калибровки;
- перемещать механизм при аномально высоком усилии;
- оставлять трубу на одном тросе без исправного стопора;
- не учитывать траекторию понтона, стоек и устройств размыва;
- менять диаметр троса или схему намотки без проверки привода;
- откладывать осмотр шарнира до появления явной негерметичности.
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — требования к РВС и границе резервуарной конструкции.
- ГОСТ 12.2.063-2015 — общие требования безопасности к трубопроводной арматуре в применимой части.
- Проект РВС, паспорт приёмо-раздаточного устройства и руководство изготовителя — конкретная кинематика, нагрузки, диапазон хода и обслуживание.
- Технологический регламент резервуарного парка — допустимые операции и порядок подтверждения качества отбираемого продукта.
