Плавающее заборное устройство РВС: шарнир, поплавок и контроль хода
Плавающее заборное устройство отбирает продукт из верхнего, более чистого слоя. Его надёжность определяется не только плавучестью, но и свободным ходом плеча, герметичностью шарнира и отсутствием коллизий во всём диапазоне уровней.
Главный принцип
Положение всасывающей головки проверяют для минимального, рабочего и максимального уровней, а также для опорожнённого резервуара.
Зачем нужен плавающий забор
При обычном нижнем отборе в поток могут попадать подтоварная вода и донные отложения. Плавающая всасывающая головка следует за уровнем продукта и позволяет отбирать жидкость из зоны ниже поверхности, но выше загрязнённого придонного слоя.
Такую систему нельзя рассматривать как отдельную трубу. Она связана с патрубком стенки, внутренними колоннами, понтоном или крышей, уровнемерами, устройствами размыва и режимом заполнения резервуара.
Что проверить при выборе
| Параметр | Инженерная проверка |
|---|---|
| Диапазон уровней | Достигает ли головка нижнего рабочего уровня без касания днища |
| Плавучесть | Сохраняется ли расчётное погружение с учётом массы продукта в трубе |
| Шарнир | Передаёт ли расход без утечки и допускает полный угол поворота |
| Гибкая связь | Не перегибается ли рукав и совместим ли он с продуктом |
| Траектория | Нет ли пересечений с колоннами, змеевиками и приборами |
Компоновка внутри РВС

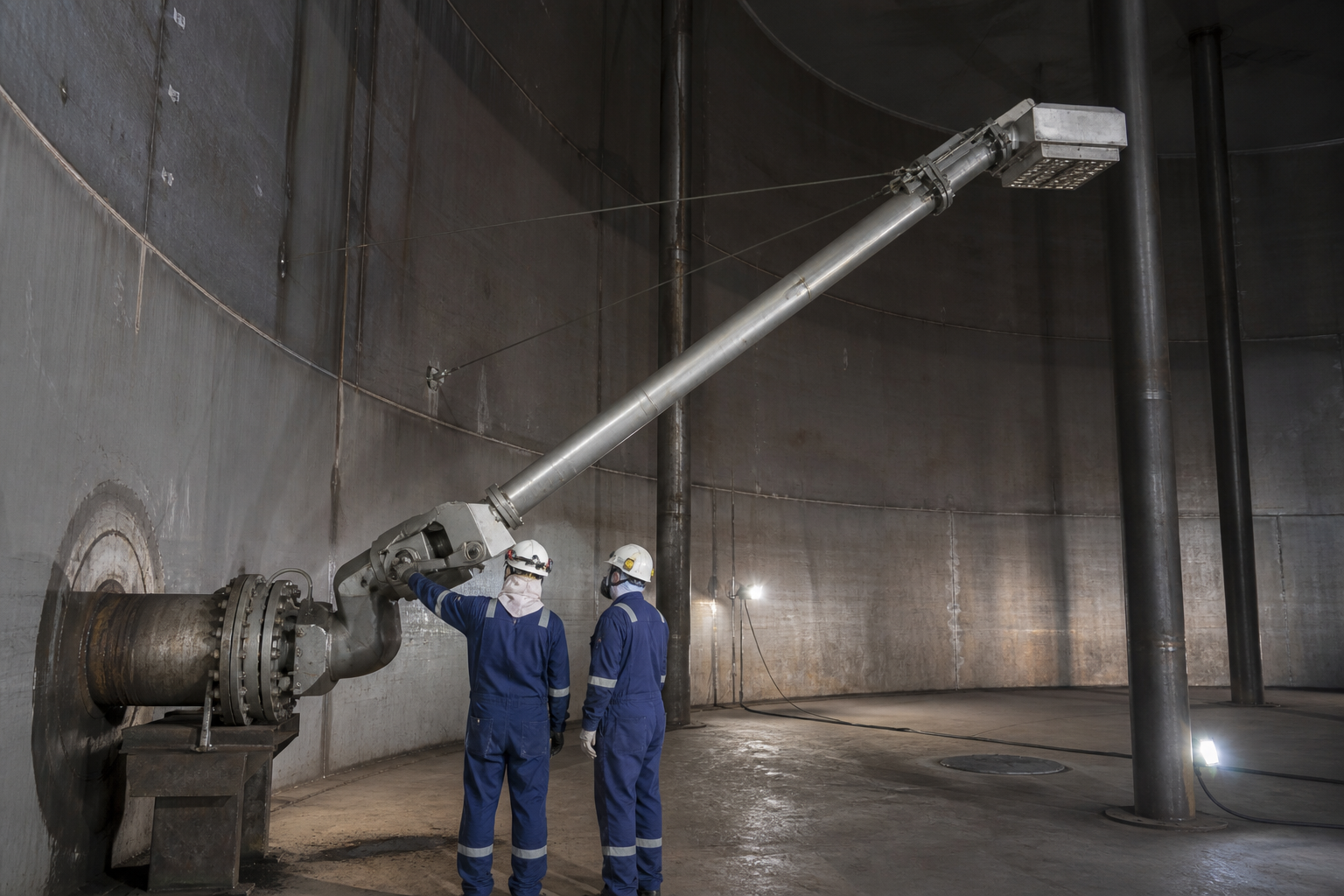

Ось шарнира располагают так, чтобы плечо двигалось в свободном секторе. Для нижнего положения предусматривают опору или ограничитель, исключающий удар по днищу. В верхнем положении проверяют запас до крыши или понтона и устойчивость поплавка при заполнении.
- всасывающую головку защищают от крупного мусора;
- шарнир и фланцы оставляют доступными через люк-лаз;
- массу устройства и реакции передают в расчёт патрубка и стенки;
- материалы уплотнений назначают по продукту и температуре;
- контроль положения предусматривают, если это требуется технологией.
Проверка перед вводом
- Сверить монтажное положение шарнира и направление хода.
- Переместить плечо по полному диапазону без рывков и заклинивания.
- Проверить ограничители, поплавок, крепёж и герметичность соединений.
- Убедиться в отсутствии коллизий с внутренними конструкциями.
- Зафиксировать результаты в акте и эксплуатационной инструкции.
Практический пример
После замены уровнемера его направляющую трубу перенесли в сектор хода плавающего забора. В пустом резервуаре пересечение не заметили, потому что плечо лежало на нижней опоре. Проверка траектории в 3D-модели показала коллизию на среднем уровне, и направляющую перенесли до заполнения РВС.
Типичные ошибки
- считать только плавучесть поплавка без массы заполненной трубы;
- не проверять крайние положения плеча;
- оставлять шарнир недоступным для ремонта;
- не учитывать изменение плотности продукта;
- допускать касание головки днища или понтона.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — вертикальные стальные резервуары для нефти и нефтепродуктов.
- ГОСТ 12.2.003-91 — общие требования безопасности к производственному оборудованию.
- Паспорт устройства, технологический регламент и инструкция по эксплуатации конкретного РВС.
